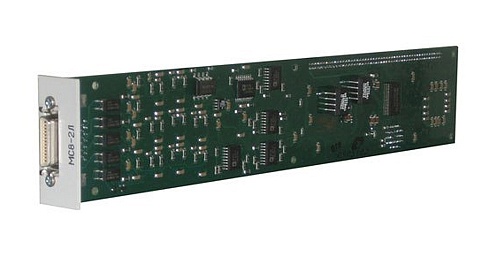

М-модуль МС8-2Л представляет собой мезонинный модуль, предназначенный для измерения сопротивления по двух проводной схеме измерения по восьми каналам (восьмиканальный дижитайзер). М-модуль МС8-2Л устанавливается на носитель мезонинов - модуль НМ и соединяется с ним по локальной информационной магистрали. На модуле НМ может быть установлено до четырех м-модулей различных типов. Модуль НМ совместно с установленными на нем м-модулями образует модуль VXI размера С-1 и используется для создания информационных измерительных VXI-систем.
Четыре м-модуля МС8-2Л, установленных на модуле НМ, образуют 32-х канальный дижитайзер.
М-модуль выполняет измерение активных сопротивлений, сканируя восемь независимых каналов в однократном или циклическом режиме. При выходе значения измеряемой величины за пределы диапазона измерения выдаётся запрос на прерывание. Это позволяет также обнаруживать обрывы в цепях соединения м-модуля с измеряемыми сопротивлениями.
Измерение выполняется в четырех программно задаваемых диапазонах.
Результаты измерения могут суммироваться. Число N суммируемых отсчетов задается программно в диапазоне от 1 до 1000. Это позволяет выполнять усреднение результатов измерения за выбранный пользователем промежуток времени и значительно уменьшать влияние случайных погрешностей на результат измерения.
Входы М-модуля подключаются к измеряемым сопротивлениям через контакты реле. Это позволяет гальванически отвязать М-модуль от объекта контроля не отсоединяя кабелей и не снимая с М-модуля питающих напряжений.
Программная калибровка и проверка работоспособности м-модуля выполняются при подключённых к его входам измерительных цепях и не изменяют их состояния.
Измерительные каналы имеют гальваническую развязку от цепей управления, цепей питания и общих цепей магистрали VXI. Электрическая прочность изоляции гальванической развязки не менее 200 В. Сопротивление гальванической развязки не менее 20 МОм.
| Количество измерительных каналов 8 | Сила тока, протекающего через измеряемое сопротивление в любом диапазоне измерений 1 мА |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току:
|
Диапазоны измерений сопротивления постоянному току:
|
| Напряжение на измеряемом сопротивлении в любом диапазоне измерений 10 В | Входное сопротивление измерительного канала 1 МОм |
| Количество суммируемых мезонином отсчетов задается в интервале от 1 до 1024 с шагом 1 | Период сэмплирования (получения результатов преобразования) по всем восьми каналам задаётся от 225 мкс до 1 с, с шагом 25 мкс |
