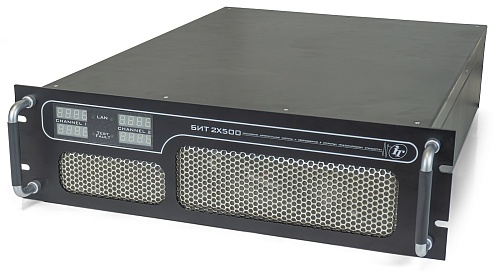

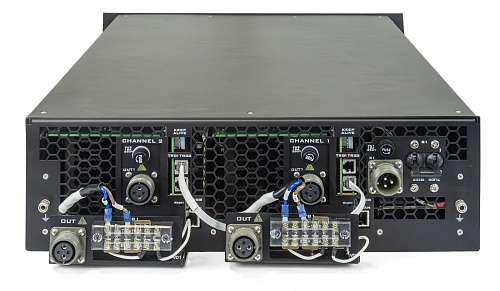

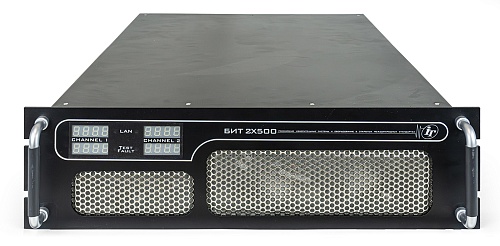

Источник питания блок БИТ2×500

Источник питания блок БИТ2×500
Заказать
Наименование для заказа: Блок БИТ2х500
Заказать
Форм-фактор
LXI;

Блок БИТ2×500 предназначен для воспроизведения и измерений напряжения и силы постоянного тока.

Блок БИТ2×500 представляет собой источник постоянного тока с очень малой выходной емкостью, позволяющий моделировать (имитировать) вольтамперные характеристики (ВАХ) солнечных батарей. Они обеспечивают возможность быстрого изменения параметров вольтамперных характеристик, что позволяет с высокой точностью моделировать выходные характеристики разных типов солнечных батарей в различных условиях эксплуатации: затмение, вращение.

БИТ2×500 выполнен в виде комплекта функционально законченной аппаратуры, обеспечивающей работу в ручном режиме и в составе автоматизированных комплексов под управлением внешней ПЭВМ.

По принципу действия источники относятся к программируемым импульсным источникам питания и формируют на выходе из напряжения сети питания регулируемые стабилизированные напряжения и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.

Количество каналов воспроизведения: 2 Воспроизведение напряжения постоянного тока в режиме холостого хода в диапазоне: от 10 до 100 В
Воспроизведение силы постоянного тока: от 0,25 до 5 А Интерфейс обмена информацией с ПДУ: Ethernet
Шаг регулировки по току короткого замыкания: 0,25 А Шаг регулировки по напряжению холостого хода: 0,1 В
Формирование типов ВАХ:
  • линейная
  • нелинейная
Возможность автономного управления изделия от ПДУ через Ethernet
Пределы допускаемой абсолютной погрешности воспроизведения силы тока, А, не более

± (0,002×Iизм + 0,002×Iмах),

где Iизм – величина воспроизводимой силы тока;
Iмах – величина максимальной силы тока диапазона
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В, не более

± (0,002×Uизм + 0,002×Uмах),

где Uизм – величина воспроизводимого напряжения;
Uмах – величина максимального напряжение диапазона
СКЗ уровня пульсаций выходного тока в точке максимальной мощности не более

± 0,05 % от Iмах,

где Iмах – величина максимальной силы тока диапазона
СКЗ уровня пульсаций выходного напряжения в точке максимальной мощности не более

± 0,025 % от Uмах,

где Uмах – величина максимального напряжения диапазона
Непрерывный программно-управляемый контроль и диагностика аварийных и нештатных состояний электронных узлов и блоков с отключением изделия при отказах Отображение рабочего режима изделия, управление и графическое отображение заданной ВАХ с цифровой индикацией установок и параметров тока, напряжения, а также измеренной рабочей текущей точки
Автономная диагностика аварийного или нештатного события, передача данных в ПДУ, снабженную системой гарантированного электропитания Автоматический самоконтроль электрических параметров с подтверждением готовности изделия к работе
Возможность соединения двух и более параллельно включенных изделий Тип соединителя связи для организации интерфейса Ethernet RJ-45
