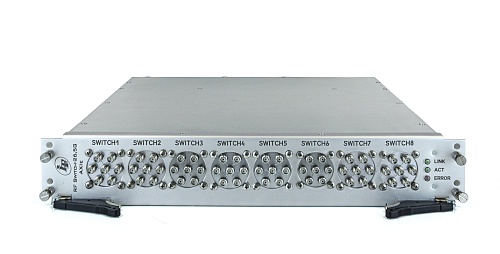

СВЧ коммутатор RF Switch-26,5G AXIe

Заказать

Наименование для заказа: Модуль RF Switch-26,5G AXIe

Заказать

Форм-фактор

AXIe-0;

Описание
Технические характеристики

Модуль RF Switch-26,5G AXIe предназначен для работы в составе информационных измерительных систем в качестве коммутатора радиочастотных сигналов (одного входа на шесть выходов для каждой из восьми входных линий).

Время замыкания/размыкания контактов 10 мс	Количество циклов переключения реле - 1 x 10⁷;
Диапазон частот: от 0 до 26,5 ГГц
Потери сигнала при прохождении через реле модуля: 0,2 дБ в диапазоне частот от 0 до 3 ГГц; 0,3 дБ в диапазоне частот от 3 до 8 ГГц; 0,4 дБ в диапазоне частот от 8 до 12,4 ГГц; 0,5 дБ в диапазоне частот от 12,4 до 18 ГГц; 0,6 дБ в диапазоне частот от 18 до 26,5 ГГц.	Изоляция между линиями одного канала не менее: 80 дБ в диапазоне частот от 0 до 3 ГГц; 70 дБ в диапазоне частот от 3 до 8 ГГц; 60 дБ в диапазоне частот от 8 до 12,4 ГГц; 60 дБ в диапазоне частот от 12,4 до 18 ГГц; 55 дБ в диапазоне частот от 18 до 26,5 ГГц.
Коэффициент стоячей волны (КСВ) не более: 1,2 в диапазоне частот от 0 до 3 ГГц; 1,3 в диапазоне частот от 3 до 8 ГГц; 1,4 в диапазоне частот от 8 до 12,4 ГГц; 1,5 в диапазоне частот от 12,4 до 18 ГГц; 1,6 в диапазоне частот от 18 до 26,5 ГГц;	Мощность входного сигнала не более: 250 Вт в диапазоне частот от 0 до 3 ГГц; 150 Вт в диапазоне частот от 3 до 8 ГГц; 120 Вт в диапазоне частот от 8 до 12,4 ГГц; 100 Вт в диапазоне частот от 12,4 до 18 ГГц; 40 Вт в диапазоне частот от 18 до 26,5 ГГц
Волновое сопротивление всех радиочастотных каналов 50 Ом	Тип коммутационного элемента – реле Radiall R591702610
Технические характеристики одного коммутационного элемента: Тип коаксиальных разъёмов: SMA; Диапазон частот: DC-26,5 ГГц; Тип реле: нормально разомкнутое; Конфигурация: SP6T (мультиплексор 1-в-6); Номинальное напряжение катушки: 12 В; Номинальный ток катушки: 250 мА; Рабочая температура: -40...+85 ^оС.
