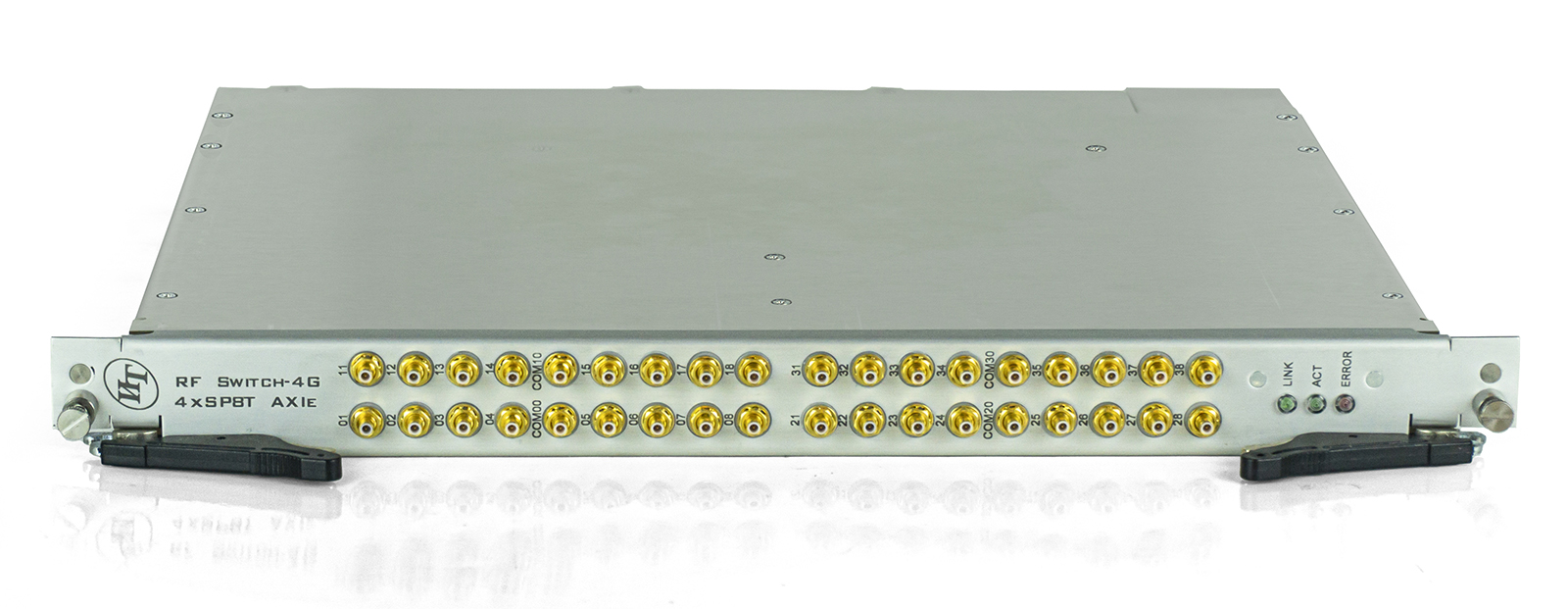

СВЧ коммутатор RF Switch AXIe

Модуль предназначен для работы в составе информационных измерительных систем в качестве коммутатора радиочастотных сигналов (одного входа на восемь выходов для каждой из четырёх входных линий).

Время замыкания/размыкания контактов не более 10 мс	Количество циклов переключения реле: не менее 1 x 10⁷
Диапазон частот: от 0 до 4 ГГц	Потери сигнала при прохождении через реле Модуля не более: 0,15 дБ в диапазоне частот от 0 до 1 ГГц; 0,45 дБ в диапазоне частот от 1 до 3 ГГц; 0,6 дБ в диапазоне частот от 3 до 4 ГГц
Изоляция между линиями одного канала не менее: 80 дБ в диапазоне частот от 0 до 1 ГГц; 60 дБ в диапазоне частот от 1 до 3 ГГц; 50 дБ в диапазоне частот от 3 до 4 ГГц	Коэффициент стоячей волны (КСВ) не более 1,51 в диапазоне частот от 0 до 4 ГГц
Мощность входного сигнала не более: 50 Вт в диапазоне частот от 0 до 2,5 ГГц; 40 Вт в диапазоне частот от 2,5 до 4 ГГц	Волновое сопротивление всех радиочастотных каналов 50 Ом
Тип коммутационного элемента – реле HF6-56 «TE Connectivity»	Технические характеристики одного коммутационного элемента: Тип контактов: 1С; Тип реле: моностабильное; Конфигурация: SPDT (мультиплексор 1-в-2); Номинальное напряжение катушки: 12 В; Номинальная мощность катушки: 140 мВт; Коммутируемый ток (максимальный): 2А; Коммутируемое напряжение DC (максимальное): 220 В; Коммутируемое напряжение AC (пиковое): 250 В; Напряжение изоляции «катушка-контакты»: 1000 В; Рабочая температура: -55...+85 ^оС
Масса 4,5 кг
