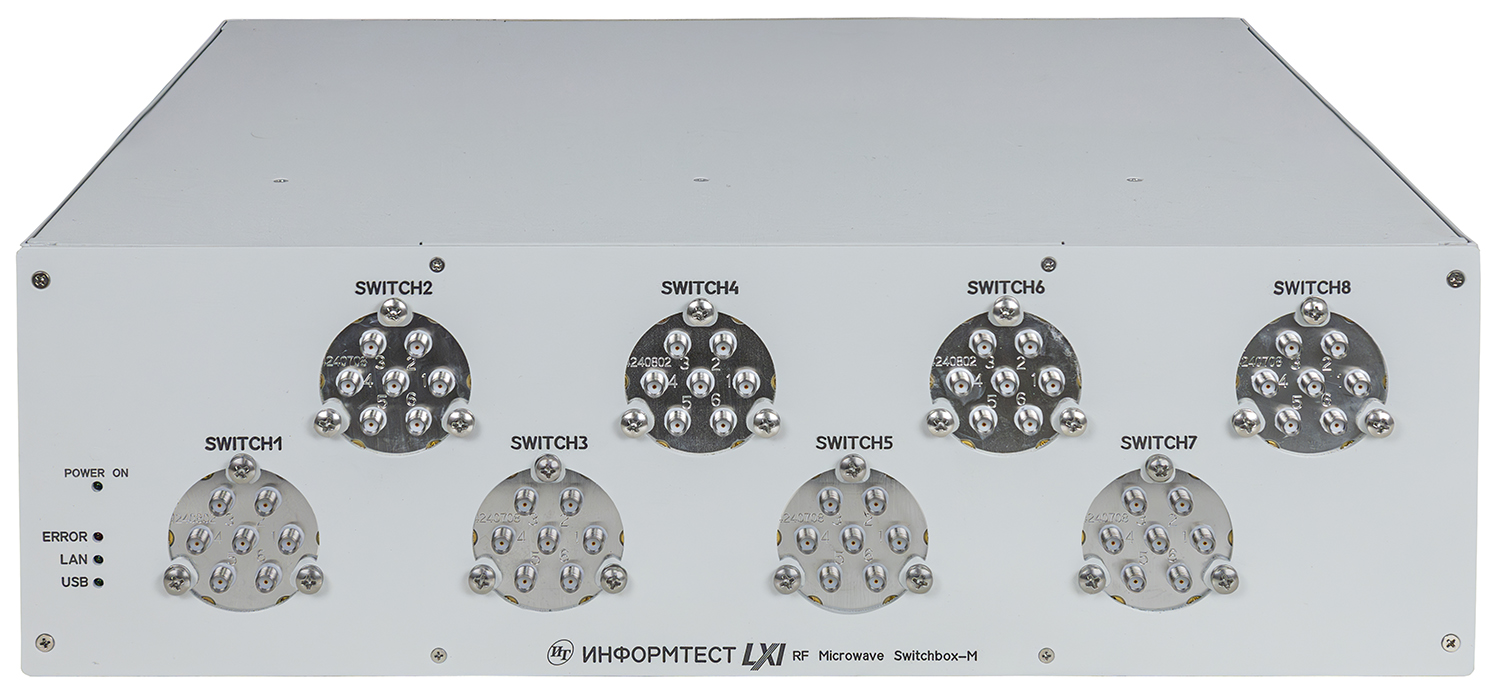

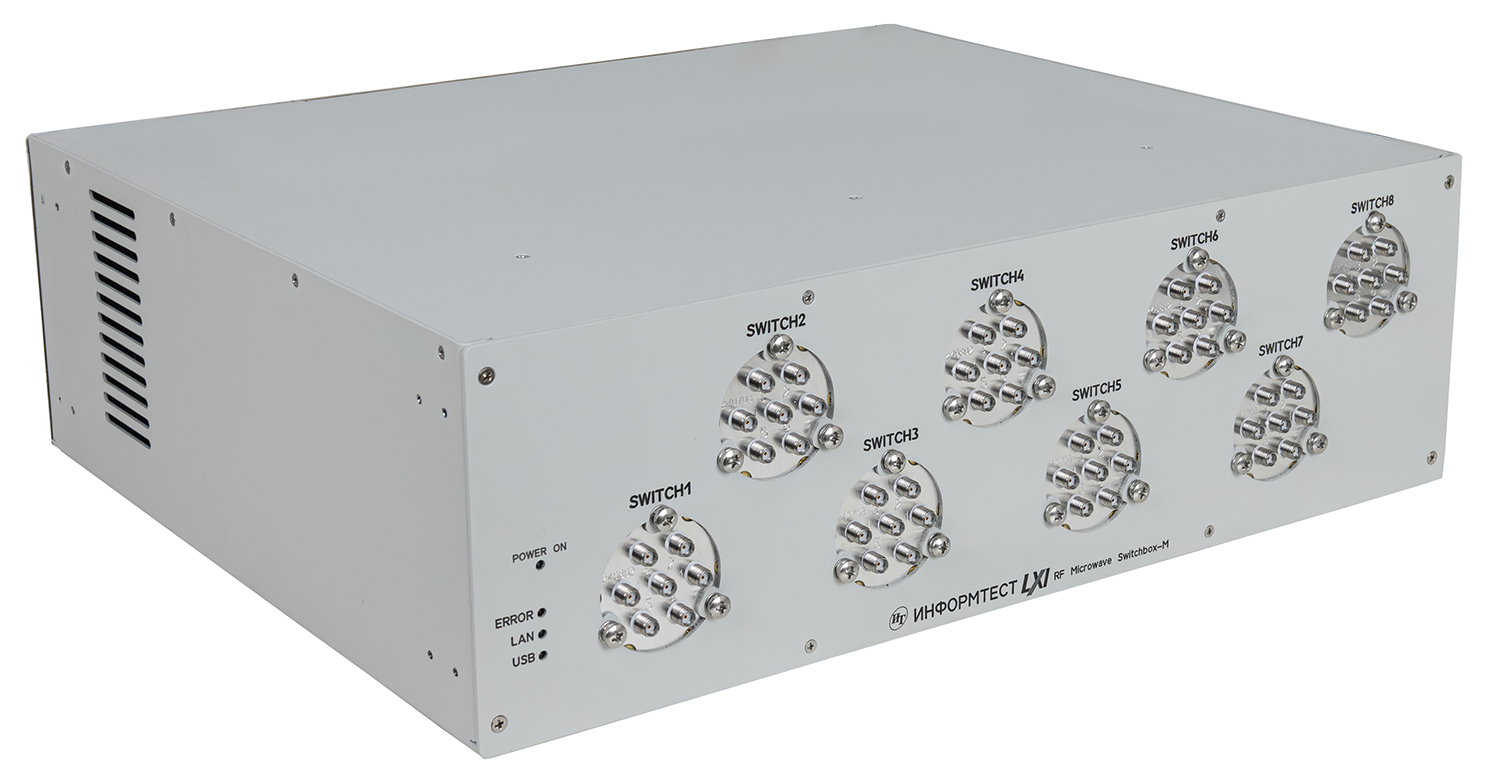

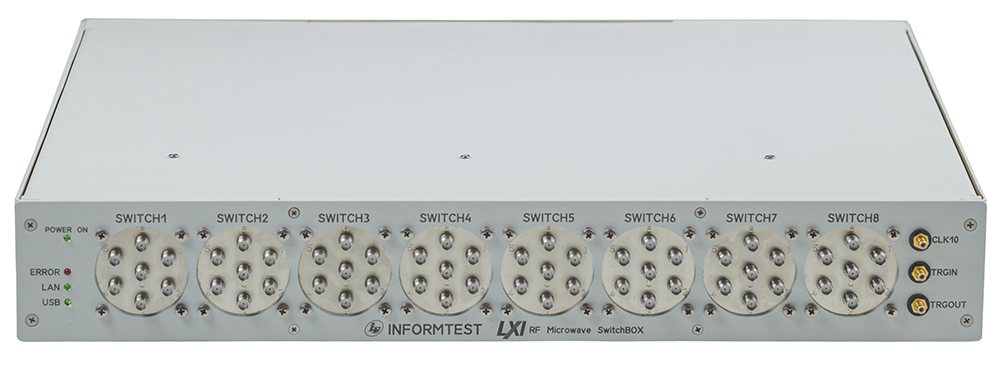

СВЧ коммутатор Switchbox-M

СВЧ коммутатор Switchbox-M
Заказать
Наименование для заказа: УСТРОЙСТВО SWITCHBOX-M
Заказать
Форм-фактор
LXI;
  • Частотный диапазон: DC-18 ГГц;
  • Конфигурация: 8 контактных групп (реле типа SP6T, SMA);
  • Управление: USB, Ethernet;

Высокочастотный коммутатор Switchbox-M предназначен для коммутации каждой из восьми входных радиочастотных линий на шесть соответствующих выходных линий под управлением персонального компьютера. Может применяться как в составе измерительных систем, так и как самостоятельный LXI прибор.

Switchbox-M является базовой платформой для построения коммутационных систем по техническим требованиям заказчика. Коммутатор допускает установку до 16-и реле конфигураций SPDT, SP3T...SP8T в произвольном сочетании. Также в состав устройства могут быть включено до 4-х независимых блоков - аттенюаторов и/или усилителей с управлением по SPI интерфейсу.

Switchbox-M коммутирует восемь входных радиочастотных линий сигналов на шесть выходных линий для каждой входной линии. Возможен выбор конфигурации реле и их количества по согласованию с заказчиком, а также введение дополнительных узлов регулировки уровня ВЧ сигнала.

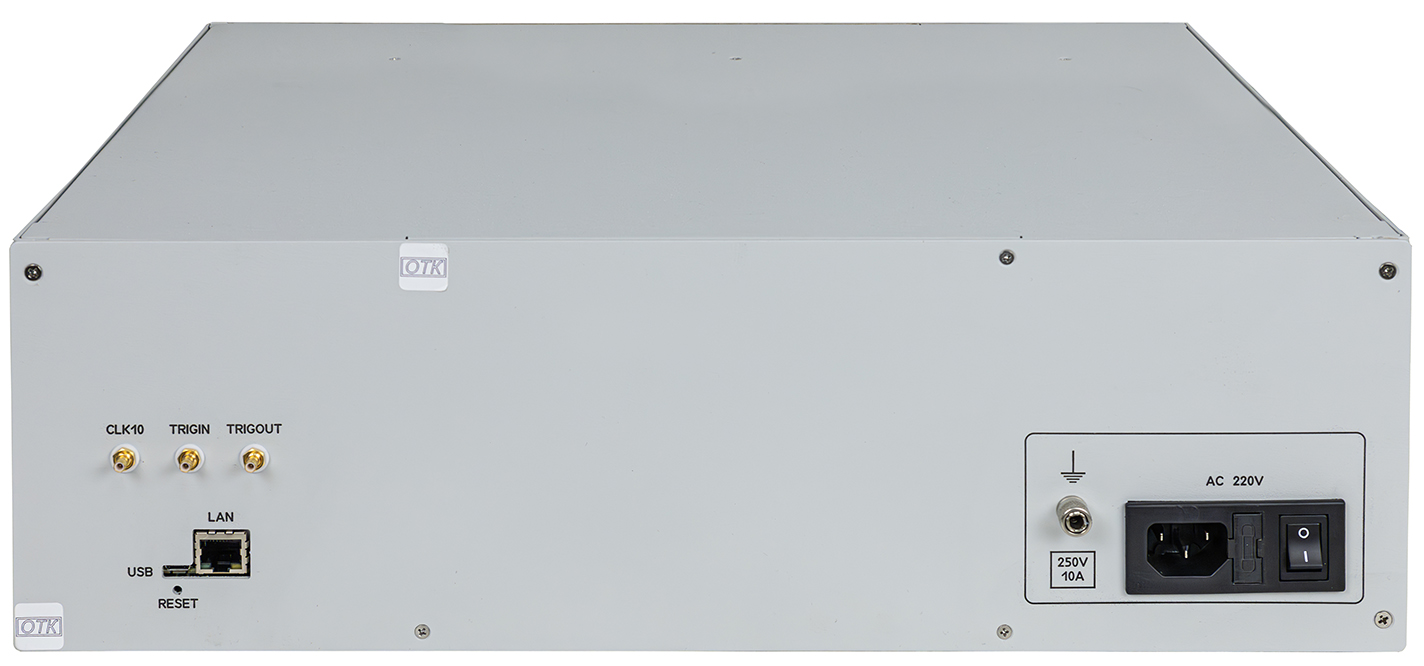

Изделие имеет возможность работы от внутреннего источника опорной частоты и её выдачи для синхронизации с другими устройствами, или же работы от внешнего источника ОЧ. Выдача/приём ОЧ происходят через разъём CLK_10.

Также имеются вход и выход маркеров синхронизации, TRG_IN и TRG_OUT.

Взаимодействие с прибором через внешний персональный компьютер возможно по интерфейсам USB2.0 (высокоскоростной режим) или ETHERNET 10/100 Base T (IEEE 802.3) на основе сообщений, соответствующих стандарту GPIB IEEE 488.2.

Изделие соответствует классу «С» LXI приборов согласно стандарту IEEE 1588 и классу устройств USBTMC-USB488 (USB Test and Measurement Device).

Программное обеспечение изделия функционирует под управлением библиотеки INFORMTEST VISA или любой другой стандартной библиотеки VISA, обеспечивающей взаимодействие с приборами по интерфейсу USB или ETHERNET.

Параметры ВЧ тракта
Диапазон частот: DC до 18 ГГц Коэффициент стоячей волны (КСВ)
  • 1,3 (в диапазоне частот от 0 до 6 ГГц);
  • 1,4 (в диапазоне частот от 6 до 12 ГГц);
  • 1,5 (в диапазоне частот от 12 до 18 ГГц)
Потери
  • 0,3 дБ (в диапазоне частот от 0 до 6 ГГц);
  • 0,4 дБ (в диапазоне частот от 6 до 12 ГГц);
  • 0,5 дБ (в диапазоне частот от 12 до 18 ГГц)
Изоляция каналов
  • 70 дБ (в диапазоне частот от 0 до 6 ГГц);
  • 60 дБ (в диапазоне частот от 6 до 18 ГГц)
Максимальная мощность входного сигнала, не менее
  • 85 Вт (в диапазоне частот от 0 до 6 ГГц);
  • 60 Вт (в диапазоне частот от 6 до 12 ГГц);
  • 50 Вт (в диапазоне частот от 12 до 18 ГГц)
Волновое сопротивление: 50 Ом
Тип соединителей: SMA
Поддерживаемое количество реле: от 8 до 16
Поддерживаемые конфигурации реле: SPDT, SP3T, SP4T, SP5T, SP6T, SP7T, SP8T
Параметры ОЧ и сигналов синхронизации
Частота, точность: 10 МГц ± 50 ppm (0,005 %) Режимы работы (CLK_10)
  • внутренняя ОЧ;
  • внутренняя ОЧ с выдачей;
  • внешняя ОЧ
Маркеры синхронизации (TRG_IN, TRG_OUT): входной и выходной Тип соединителей: SMB
Параметры интерфейсов
Поддержка Plug&Play для РС
USB
Стандарт: USB 2.0 Режим и скорость обмена: USB - High Speed; 480 Мб/с
Количество каналов: 1 Тип соединителя: Micro USB
LAN
Стандарт: 10Base-T/100 Base-T Режим и скорость обмена: Full duplex; 10/100 Мб/с
Количество каналов: 1 Тип соединителя: LAN тип RJ45
Питание изделия: 220 В ± 10 %, (50 ± 1) Гц Потребляемая мощность: 30 Вт
Электробезопасность: класс I по ГОСТ 12.2.007.0-75 Масса: 4,5 кг
