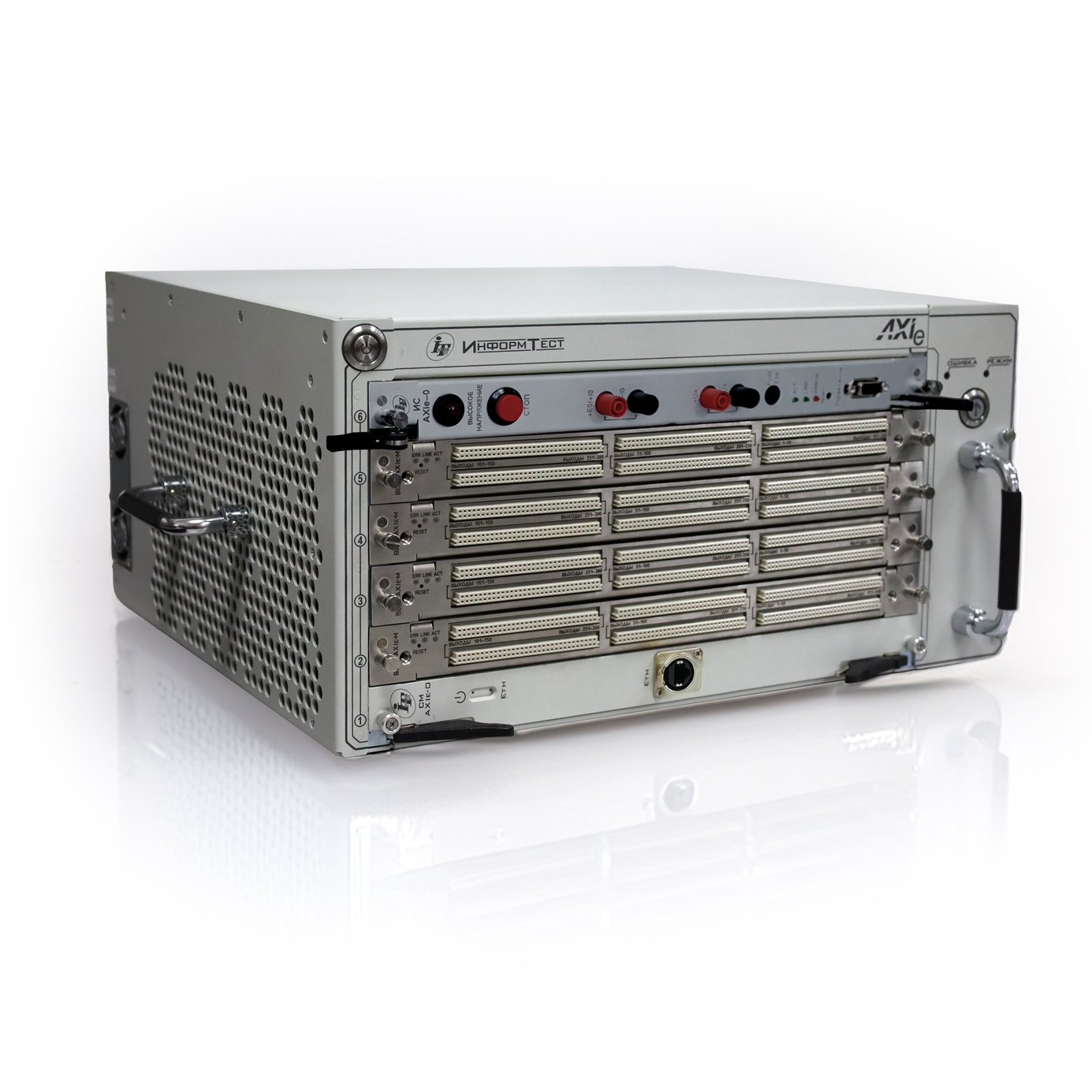

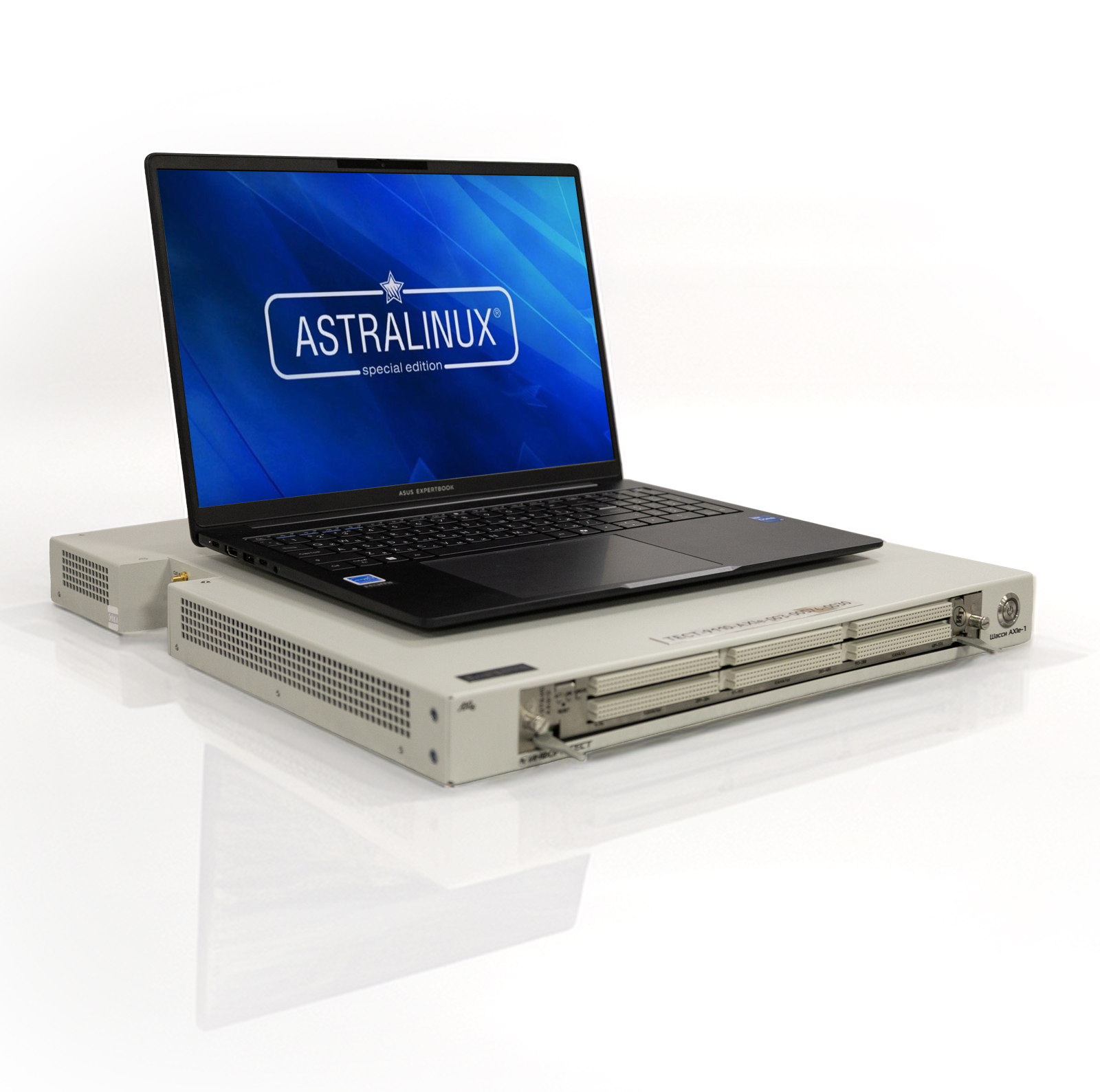

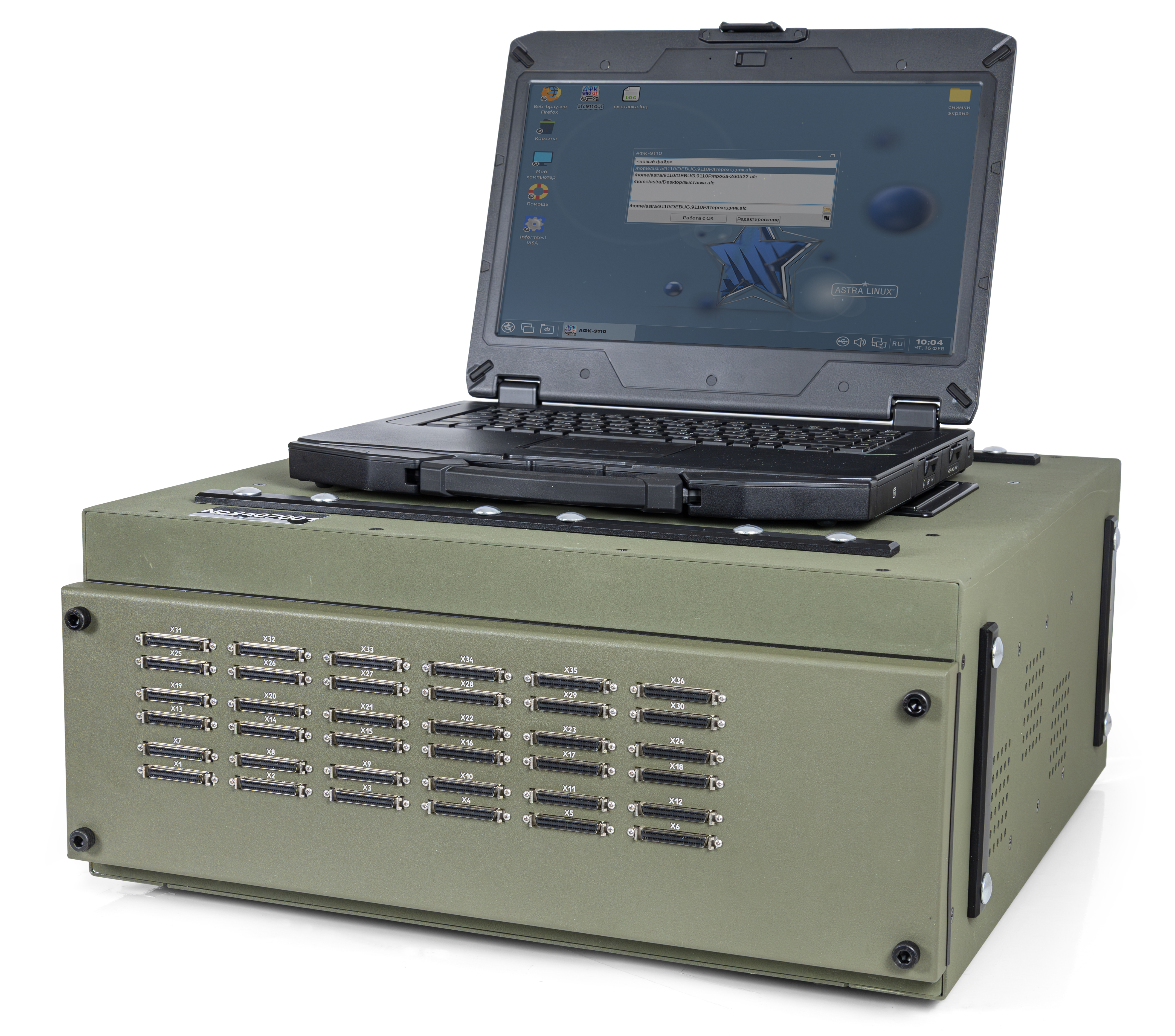

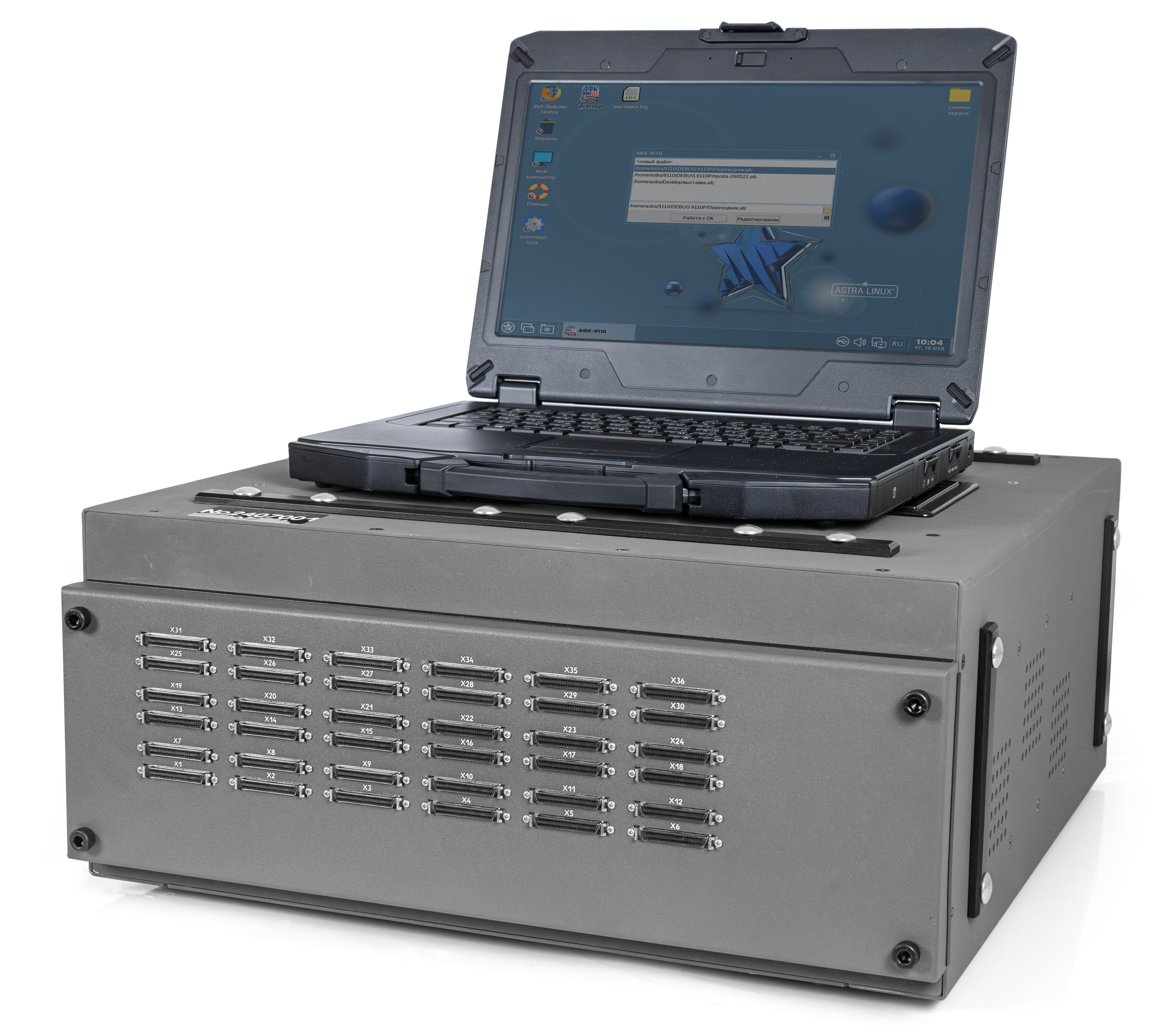

Автоматизированная высоковольтная и низковольтная измерительная система контроля монтажа в AXIe исполнении

Форм-фактор

AXIe;

Интерфейс

Ethernet;

Тип

кабельный тестер;

Описание
Технические характеристики

Многоканальная высоковольтная измерительная система контроля серии ТЕСТ-9110 «Полёт» - это российская модульная система автоматизированной проверки качества монтажа жгутов на этапах производства, в процессе и после прокладки и монтажа кабельной сети на изделие и в период эксплуатации.

Новейшая версия системы строится на базе открытого международного стандарта AXIe и все её компоненты производятся в Российской Федерации холдингом «Информтест». Достоинства и простоту эксплуатации систем серии ТЕСТ-9110 уже оценили ведущие предприятия России.

ТЕСТ-9110-AXIe представляет собой современную модульную систему, способную осуществлять:

контроль качества жгутов и соединений;
воспроизведение напряжения и силы постоянного и переменного тока;
измерение напряжения и силы постоянного и переменного тока;
измерение среднеквадратического значения напряжения и силы переменного тока;
измерение сопротивления постоянному току;
измерение сопротивления цепи;
измерение сопротивления изоляции;
проверка прочности изоляции;
измерение электрической емкости;
проверка целостности p-n перехода;
режим активного щупа для измерений и идентификации цепей в сложных кабелях, шкафах, жгутах и др..

Система находит применение в широком спектре производственных процессов для осуществления контроля:

кабельных сетей сложных и ответственных объектов,
несмонтированных печатных плат,
качества монтажа электрических блоков перед первым включением в состав ответственных систем,
качества изготовления сложных жгутов.

Также система позволяет ускорить процесс производства жгутов за счет сокращения времени, приходящегося на их проверку.

Минимальный вариант системы состоит из 30 каналов и далее «Полёт» версии AXIe свободно масштабируется до 120 000 каналов (с шагом в 30, 100, 128, 300, 576 каналов в зависимости от типа применяемого коммутатора в формате AXIe).

По желанию потребителя ТЕСТ-9110-AXIe комплектуется коммутационной панелью для связи с объектом контроля. Панель может быть стандартной (разъемы типа СНП407 - аналог 6Р100) или заказной (по ТЗ потребителя). Такой подход обеспечивает сохранение комплекта переходных кабелей при внедрении ТЕСТ-9110-AXIe вместо старых систем.

Основными исполнительными модулями, входящими в состав ТЕСТ-9110-AXIe «Полёт» являются:

В системах ТЕСТ-9110-AXIe может быть реализована как двухпроводная, так и четырехпроводная схемы измерения. При четырехпроводной схеме измерений в случае применения коммутаторов ВВК AXIe-М каналы коммутатора используются попарно и это необходимо учитывать при формировании архитектуры системы. Например если в системе два коммутатора ВВК-AXIe-М, то при 4-х проводной схеме измерения они будут работать параллельно и в системе будет 300 каналов вместо 600.

В отличие от других систем аналогичного назначения, архитектура на основе открытого стандарта AXIe позволяет добавлять в состав ТЕСТ-9110-AXIe любые приборы имеющиеся в номенклатуре компании Информтест или сторонних производителей, легко расширяя тем самым возможности системы (можно добавлять цифровые осциллографы, анализаторы цепей и др.).

Благодаря модульной конструкции, несколько «ТЕСТ-9110» легко объединяются в единый измерительный комплекс с большим количеством каналов. Это позволяет предприятиям легко масштабировать количество систем, обеспечивая сглаживание пиков производственной нагрузки. Такой возможностью не обладает ни одна из аналогичных систем российского или зарубежного производства.

Программное обеспечение

Системы ТЕСТ-9110-AXIe, так же как и вся серия ТЕСТ-9110 управляются программным обеспечением верхнего уровня АФК9110 собственной разработки.

Данный программный комплекс позволяет осуществлять:

Мониторинг внутреннего состояния системы и её модулей. При наличии дефектов, программа сообщает оператору местоположение некорректно работающих модулей и выдаёт подсказку о причине неисправности.
Набор циклограмм для создания собственных тестовых алгоритмов.
Контроль и установку электрических параметров тестирования через удобный и интуитивно понятный интерфейс ПО.
Описание цепей и импорт списков цепей из форматов PCAD 4.5, ORCAD и ACCEL ASCII.

Все описание проверок, созданное в ПО АФК-9110, сохраняется в едином файле, включая описания цепей и соединений. Для контроля целостности файлов используется контрольная сумма CRC32, которая также сразу видна оператору (для учета файлов проверок на предприятии). Файл проверок может быть сохранен с паролем, без указания которого возможно только исполнение, а все коррекции закрыты. Для проверки корректности всех описаний существует режим симуляции, в котором пользовательская программа исполняется без выхода на аппаратуру.

В отличие от аналогов, ПО АФК-9110 не требует программиста для написания программ контроля. Все работы могут выполняться технологом цеха. ПО АФК-9110 является одним из главных достоинств ТЕСТ-9110-AXIe и других модификаций линейки серии ТЕСТ-9110, обеспечивающих удобство и скорость подготовки производства.

Наименование характеристики	Значение
Диапазоны воспроизведения постоянного электрического напряжения Uв, В¹⁾	от 0,1 до 1500
Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического напряжения, В, в диапазоне, В: - от 0,1 до 30 - свыше 30 до 100 - свыше 100 до 1500	± (0,002· Uв +0,03) ± (0,01· Uв +1) ± (0,01· Uв +2)
Диапазон воспроизведений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В	от 25 до 1000
Пределы допускаемой относительной погрешности воспроизведений переменного электрического напряжения, %	± 2
Диапазоны воспроизведений постоянного электрического тока Iв, мА	от 0,1 до 2000
Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического тока, мА²⁾, в диапазоне, мА: - от 0,1 до 100 включ. - свыше 100 до 2000	± (0,005·Iв+0,01) ± (0,005·Iв+1)
Диапазон измерений электрической ёмкости, мкФ³⁾	от 0,0001 до 10000
Пределы допускаемой относительной погрешности измерений электрической ёмкости, %, в диапазоне, мкФ: - от 0,0001 до 10 включ. - свыше 10 до 10000	± 5 ± 10
Диапазон измерений электрического сопротивления постоянному току Rизм по двухпроводной схеме, Ом	от 0,1 до 5·10⁸
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом, в диапазоне, Ом: - от 0,1 до 1 Ом - свыше 1 до 10⁷ Ом - свыше 10⁷ до 5·10⁸ Ом	± (0,002·Rизм + 0,03) ± (0,002·Rизм + 0,2) ± (0,1·Rизм)
Диапазон измерений электрического сопротивления постоянному току Rизм по четырёхпроводной схеме, Ом	от 0,001 до 5·10⁸
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом, в диапазоне, Ом: - от 0,001 до 10⁷ Ом - свыше 10⁷ до 5·10⁸ Ом	± (0,002·Rизм + 0,002) ± (0,1·Rизм)
Диапазон измерений сопротивления изоляции (Rизм.изол), МОм⁴⁾	от 0,1 до 10000
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %, в диапазоне, МОм: - от 0,1 до 499 - от 500 до 10000 МОм	± (1 + k·Rизм.изол /Uисп)⁸⁾ ± (2 + k·Rизм.изол /Uисп)⁸⁾ 2)
Диапазон измерений напряжения постоянного тока Uизм, В⁵⁾	± 700
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, в диапазоне, В: - от - 0,1 до 0,1 - от - 1 до 1 - от -10 до 10 - от -100 до 100 - от -700 до +700 В	± (0,002·\|Uизм\| +0,0002) ± (0,002·\|Uизм\| + 0,002) ± (0,002·\|Uизм\| + 0,02) ± (0,002·\|Uизм\| + 0,2) ± (0,003·\|Uизм\| + 0,3)
Диапазоны измерений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В⁶⁾	от 1 до 700
Пределы допускаемой относительной погрешности измерений среднеквадратического значения переменного электрического напряжения, %	± 5
Диапазон измерений тока утечки изоляции при приложении переменного электрического напряжения, мкА⁷⁾	от 100 до 7000
Пределы допускаемой абсолютной погрешности измерений тока утечки изоляции при приложении переменного электрического напряжения, мкА	± (0,05·Iизм + 2)
Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом	от 0,001 до 30
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом	± (0,005·Rизм + 0,0003)
Для распределённых изделий
Диапазон измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерения, Ом	от 0,1 до 1·10⁶
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерения, Ом, в диапазоне, Ом: - от 0,1 до 1 - свыше 1 до 10⁶	± (0,004·Rизм + 0,03) ± (0,004·Rизм + 0,2)
Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом	от 0,001 до 10⁶
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом	± (0,004·Rизм + 0,002)
Диапазон измерений сопротивления изоляции, МОм	от 0,1 до 10000
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %	± (4 + 2·k·Rизм/Uисп)
Примечания: 1. Для измерителя К576-ИС-AXIe-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 максимальное значение воспроизводимого постоянного электрического напряжения 30 В. 2. Для измерителя К576-ИС-AXIe-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 максимальное значение воспроизводимого тока 100 мА. 3. Для измерителя К576-ИС-AXIe-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 данный функционал отсутствует. 4-5. Для измерителя К576-ИС-AXIe-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 максимальное значение измерения сопротивления электрическому току 1 МОм; 6-7. Для измерителя К576-ИС-AXIe-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 данный функционал отсутствует. 8. Uисп – установленное значение испытательного напряжения, В; Rизм.изол – измеряемое значение сопротивления изоляции, МОм; k – коэффициент 1 В/МОм.
