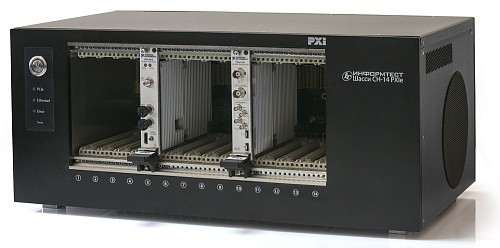

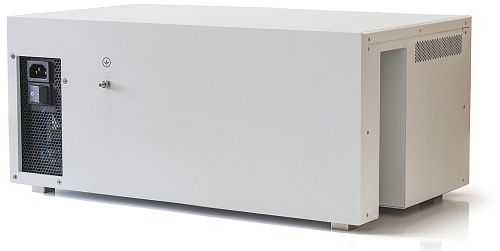

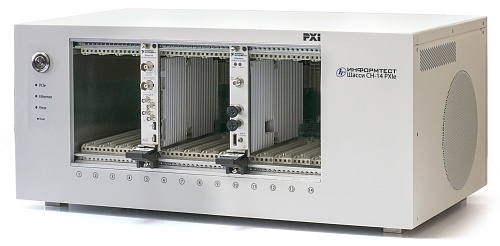

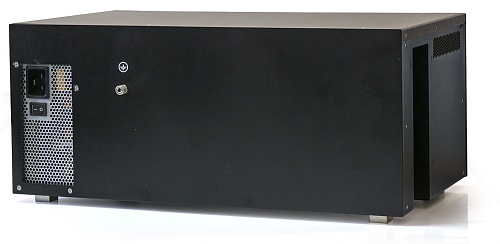

14-слотовое шасси СН-14 PXIe

14-слотовое шасси СН-14 PXIe
Заказать
Рекомендуем
Новинка
Наименование для заказа: Шасси СН-14 PXIe
Заказать
Форм-фактор
PXIe;
Интерфейс
PCIe Gen3;
Количество слотов
14;
Количество слотов для размещения инструментальных модулей
14;
Максимальная пропускная способность
64 Гб/с;
Наличие встроенного контроллера
Да;
Тип
Шасси;
Первое российское шасси в стандарте PXIe.

В 2020 году Холдинг Информтест расширяет свою аппаратно-техническую базу в сторону открытого международного стандарта PXIe.

На данный момент в стандарте PXIe Холдингом Информтест разработано и запущено в серийное производство 14-слотовое шасси стандарта PXIe со встроенным контроллером и блоком синхронизации.

Новое шасси СН-14 PXIe позволяет создавать высокопроизводительные многофункциональные системы как сбора и обработки больших потоков информации, так и системы для контроля и регулировки радиоэлектронного оборудования.

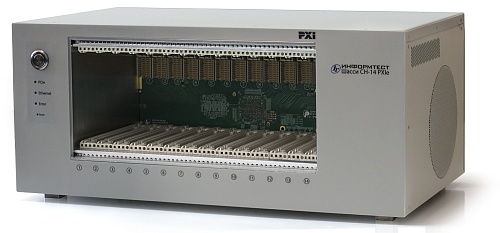

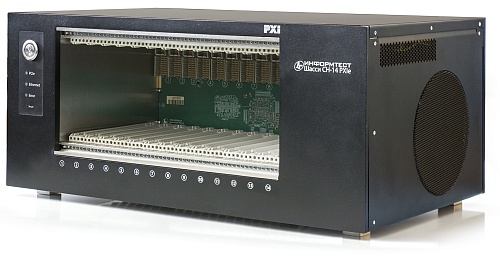

Шасси позволяет устанавливать до 14-ти инструментальных модулей стандарта PXIe.
На базе Шасси СН-14 PXIe-PC возможно создание высокопроизводительных многофункциональных систем как сбора и обработки больших потоков информации, так и систем для контроля и регулировки радиоэлектронного оборудования.

Ключевые особенности

  • Поддержка PCIe Gen3, наличие портов UpLink и DownLink (8 линий PCIe) для подключения внешнего оборудования ( ПЭВМ, PXI шасси, AXIe шасси) по интерфейсу кабельный PCIe х8
  • Наличие встроенного системного модуля PXI шасси
  • Наличие встроенного матричного коммутатора триггерных событий с возможностью ретрансляции сигналов триггерных событий на/от внешнего оборудования. Управление, регистрация, формирование триггерных событий
  • Возможность выбора источника опорной частоты (внутренний /внешний) для обеспечения синхронной работы периферийных модулей в разных шасси
  • Обеспечение функционирования только PXIe периферийных модулей (отсутствие гибридных слотов и слотов PXI-1)
  • «Прозрачность»  для драйверов PXIe периферийных модулей (дополнительное ПО для функционирования не требуется, модули отображаются в Диспетчере устройств ПЭВМ )
  • Наличие Web интерфейса для конфигурирования системы, просмотра состояния PXI модулей
Тип шасси - PXIe Количество периферийных слотов – 14

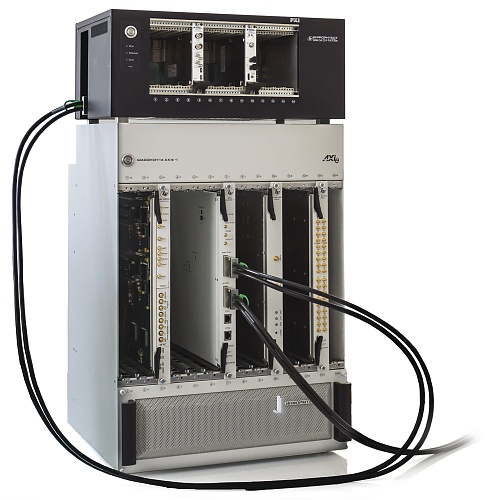

Подключение к ПЭВМ (порт UpLink) – стандарт кабельный PCIe x8 Подключение дополнительных шасси PXI или AXIe (порт DownLink)  – стандарт кабельный PCIe x8
Обмен потоков информации осуществляется через интерфейс PСIe Gen3 Максимальная пропускная способность системы - для двунаправленных потоков 128 Гб/с (64 Гб/с  в одну сторону, 8 линий по 8 Гб/с)
Максимальная пропускная способность на модуль - для двунаправленных потоков 64 Гб/с (32 Гб/с в одну сторону, 4 линии по 8 Гб/с) Встроенный контроллер, реализующий функцию системного модуля PXI шасси (не занимает дополнительного места для установки периферийных модулей)
Интегрированная встроенная система синхронизации PXIe модулей, обеспечивает следующие функции:
  • Коммутацию любого триггерного события на любой линии на любую другую линию внутри шасси и на внешний разъем шасси
  • Коммутацию триггерного события от внешнего разъема шасси на любые линии триггерных событий внутри шасси
  • Возможность инвертирования (смены полярности) сигналов на любых линиях триггерных событий шасси
  • Возможность регистрации и отображения  наличия триггерных событий на каждой линии триггерных событий шасси
  • Возможность формирования триггерных событий на любые линии триггерных событий шасси и внешний разъем
  • Выбор источника опорных частот для функционирования PXIe модулей – внутренняя частота шасси или внешняя частота от разъема на шасси
  • Формирование опорной частоты шасси на внешний разъем шасси для создания много крейтовых систем, функционирующих в единой временной сетке частот
  • Управление, коммутация, регистрация триггерных событий, а также выбор источника опорной частоты осуществляется через WEB- интерфейс шасси. При необходимости, для сохранения конфигурации триггерных событий и источника опорной частоты при отключении питания шасси, конфигурацию можно сохранить в FLASH-памяти шасси
Встроенный WEB – интерфейс шасси обеспечивает
  • Контроль состояния каждого  PXIe модуля  в части наличия проблем их питания и функционирования (контроль  наличия сигналов PWRGD, Alarm, Alert от модулей)
  • Возможность включать/отключать питание каждого PXIe модуля, если модули поддерживают функционирование сигнала PWREN стандарта PXI
  • Управление матричным коммутатором триггерных событий
  • Выбор источника опорной частоты шасси
  • Запись конфигурации в  FLASH-память шасси
  • Управление режимами работы вентиляторов шасси
  • Отображение текущей температуры внутри шасси
  • Поддержка IP адресации – static IP, DHCP, Auto IP
  • Физический интерфейс с ПЭВМ - Ethernet c поддержкой режима Auto MDIX, тип разъема RJ45
Тип электропитания шасси – 220 В переменного напряжения Мощность источника питания шасси – 1000 Вт
Максимальная мощность на слот – 70 Вт Габаритные размеры (Ш х В х Г) – 450 х 200 х 260 мм
Масса шасси – 12 кг
