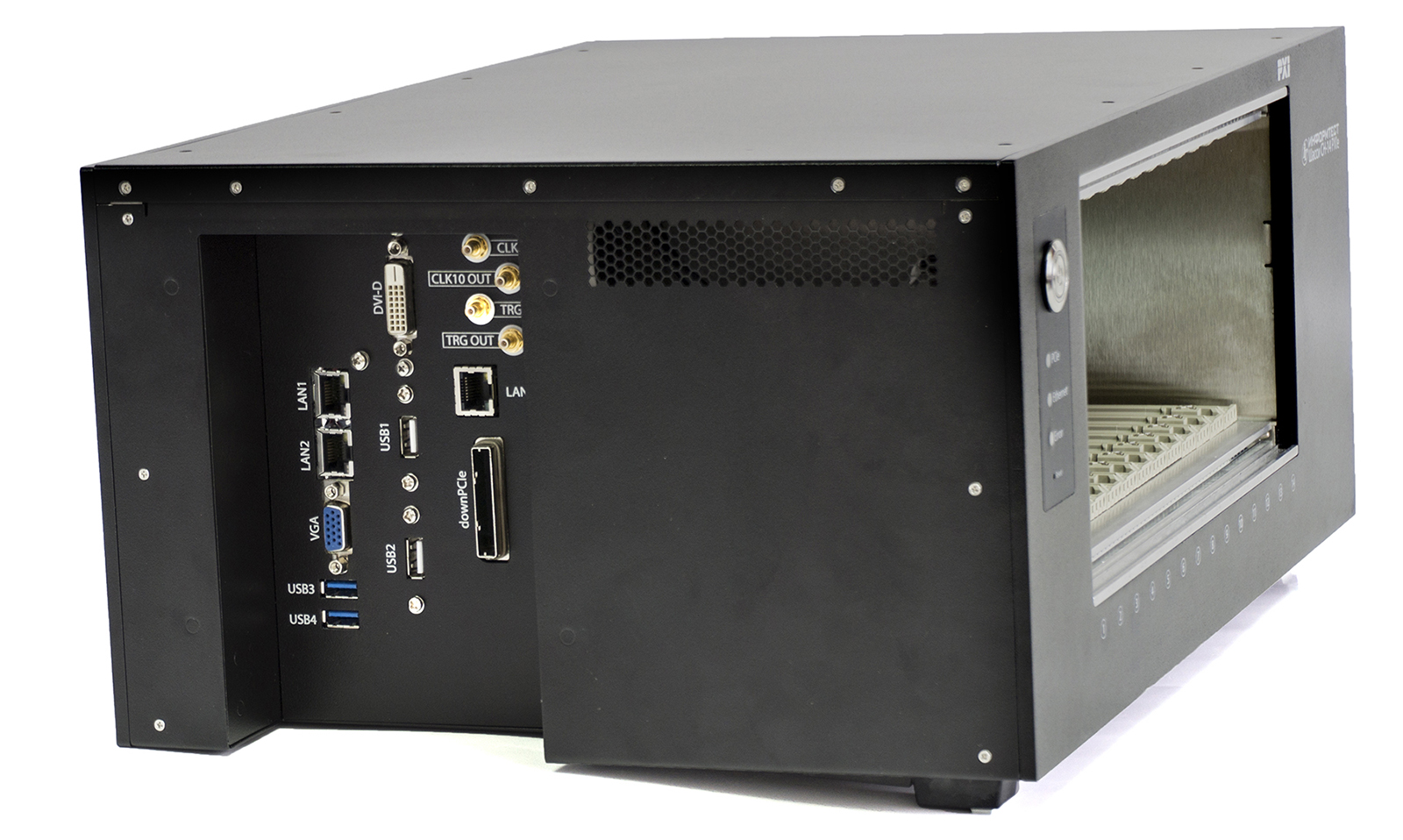

14-слотовое шасси СН-14 PXIe-PC (Gen3, 1200 Вт)

14-слотовое шасси СН-14 PXIe-PC (Gen3, 1200 Вт)
Заказать
Рекомендуем
Новинка
Наименование для заказа: Шасси CH-14 PXIe-PC
Заказать
Форм-фактор
PXIe;
Количество слотов
14;
Количество слотов для размещения инструментальных модулей
14;
Максимальная пропускная способность
64 Гб/с;
Наличие встроенного контроллера
Да;
Процессор
Intel Core i5;
Тип
Шасси;

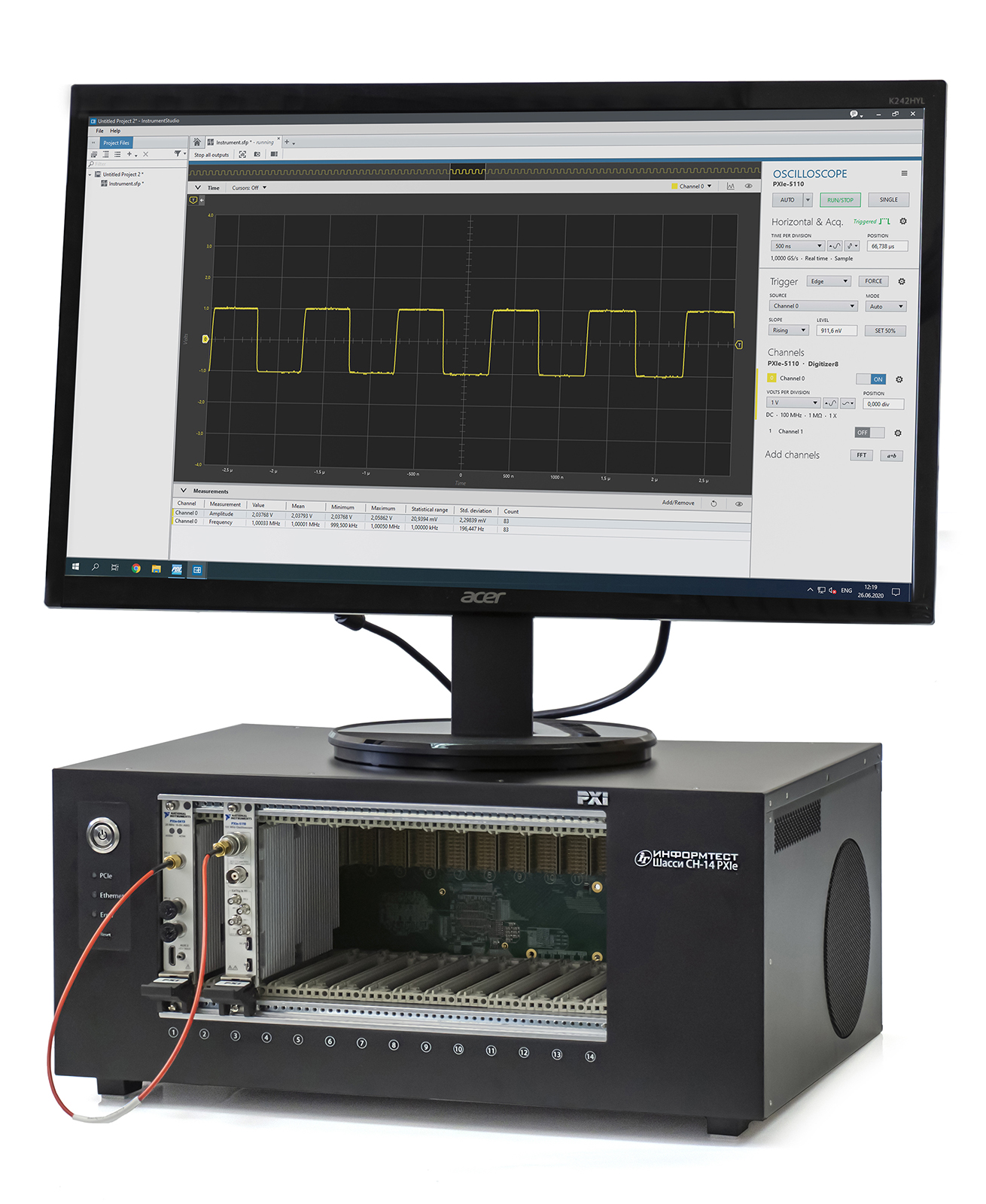

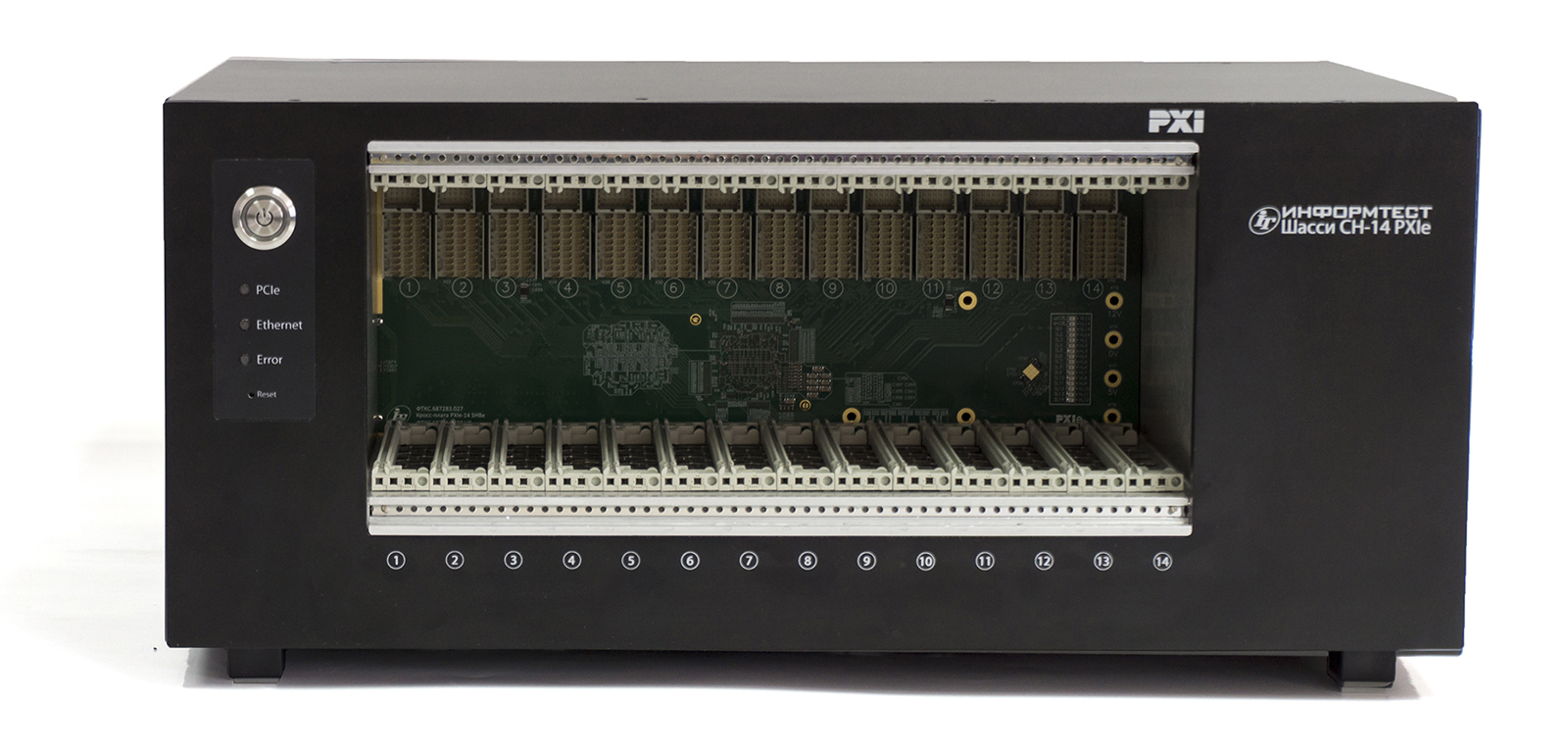

Шасси СН-14 PXIe-PC используется в составе информационных измерительных систем на основе магистрали PXIe. Шасси предназначено для размещения в нем до 14 периферийных модулей PXIe. Технические характеристики слотов шасси для подключения модулей полностью соответствуют PXI Express Specification в части периферийных модулей.

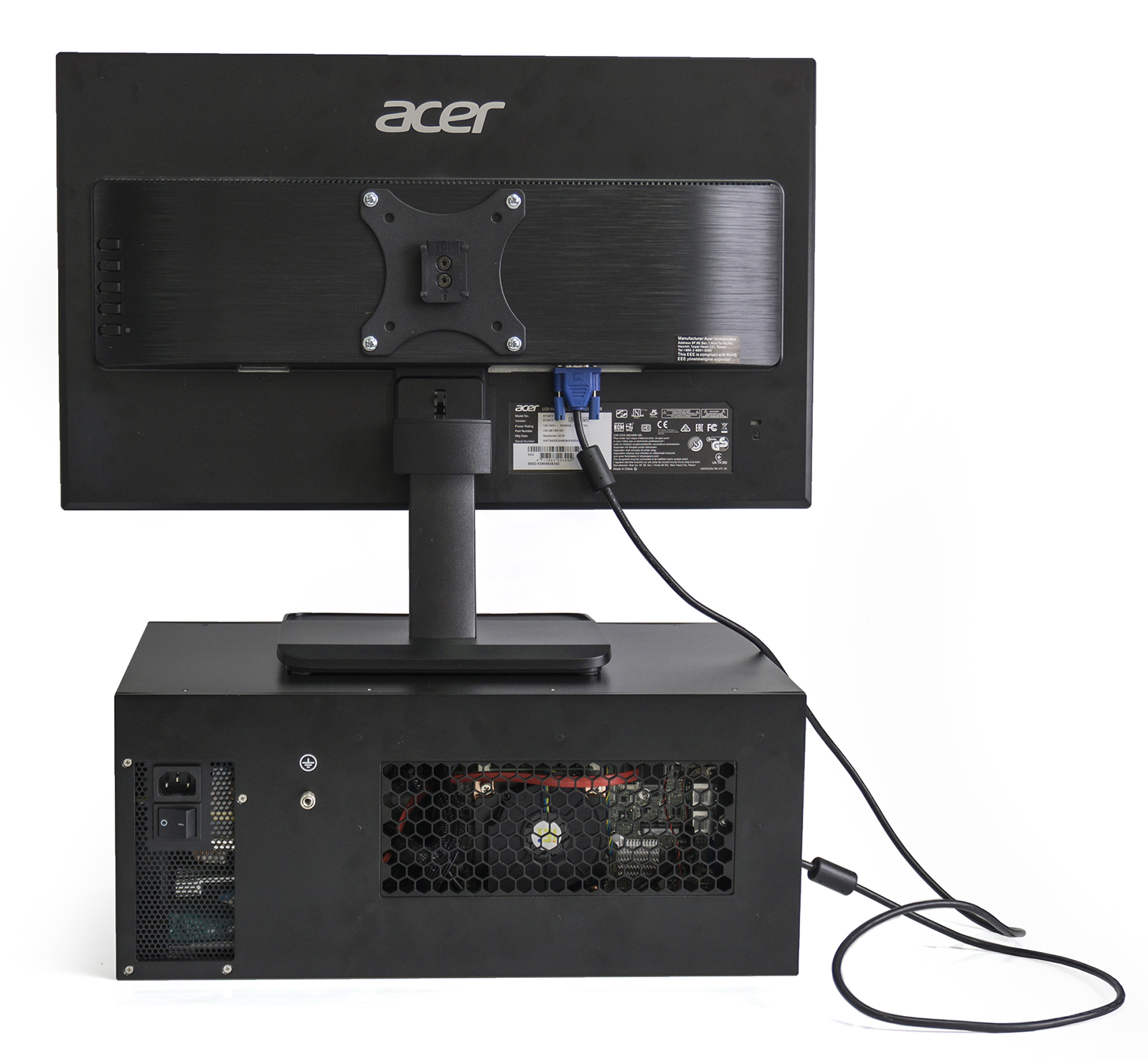

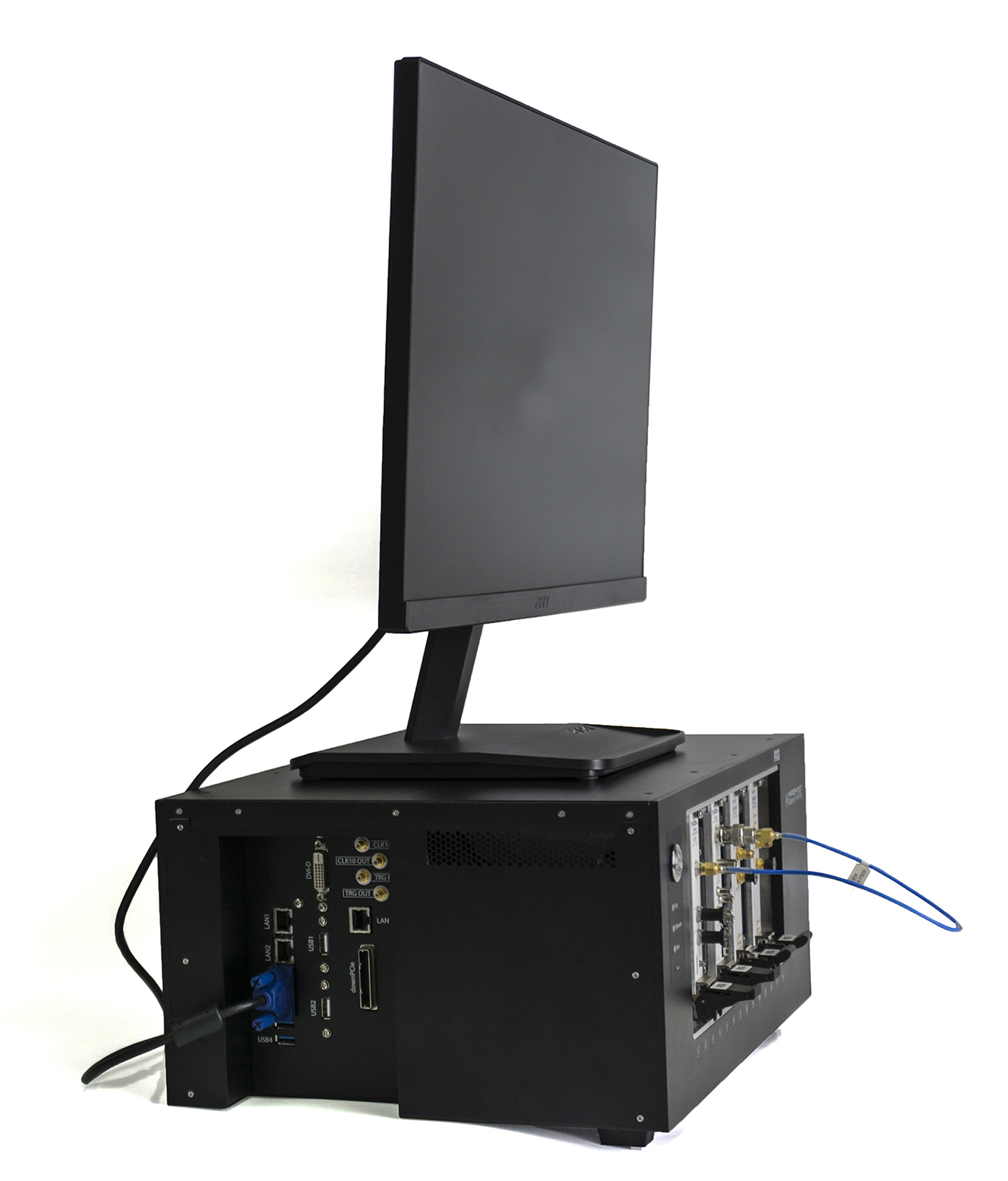

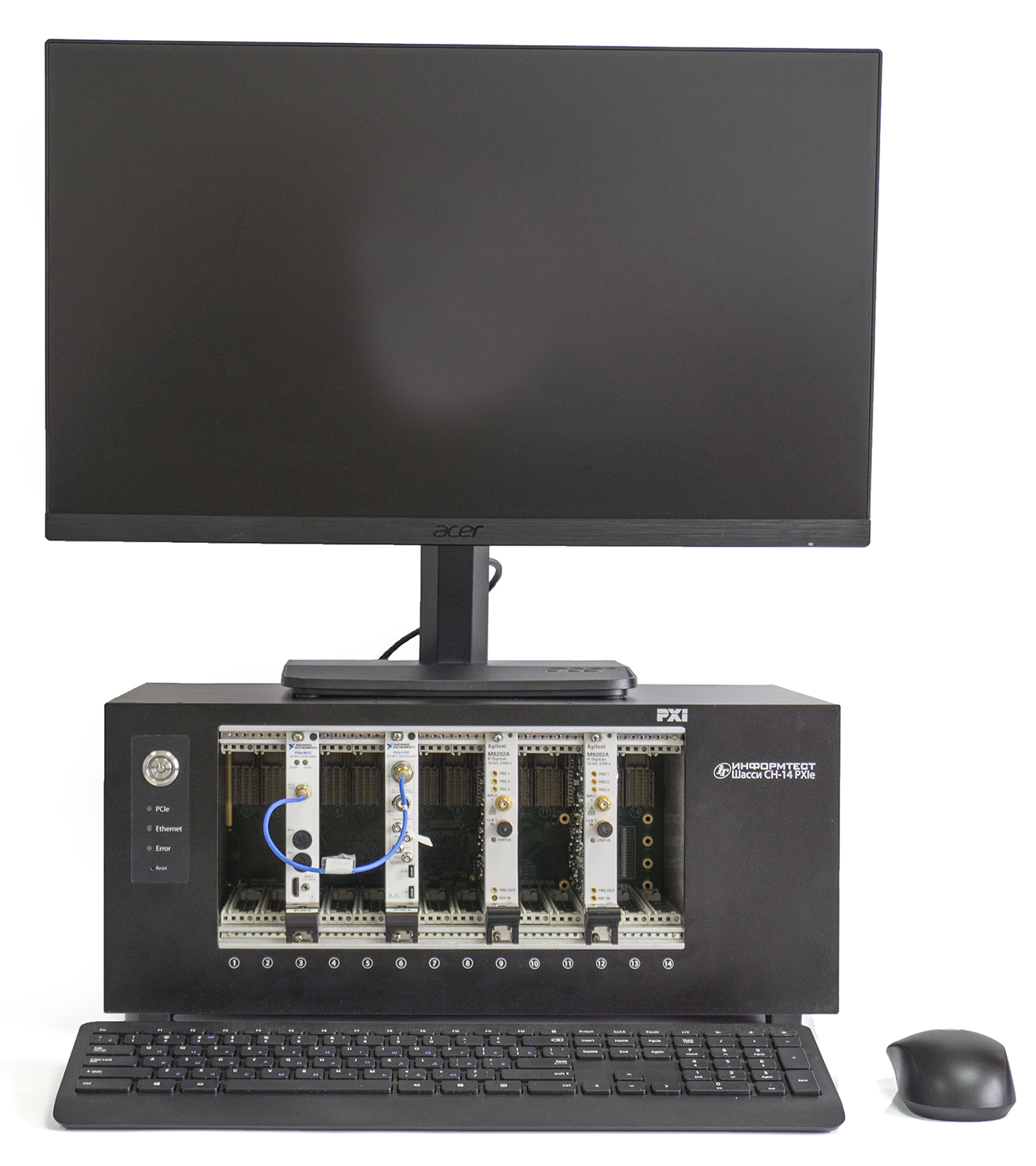

В шасси встроена ПЭВМ, которая обеспечивает подключение внешнего дисплея, клавиатуры, манипулятора мышь, LAN- и USB-устройств, а также функционирование установленных модулей PXIe.

В шасси интегрированы функции System Module и System Timing Module.

Охлаждение модулей шасси обеспечивается встроенным блоком вентиляторов. Режимы работы вентиляторов определяются датчиками температуры, расположенными в шасси, и управляются по интерфейсу Ethernet с компьютера через web-интерфейс.

Ключевые особенности

  • Поддержка PCIe Gen3, наличие порта Downstream (8 линий PCIe) для подключения внешнего оборудования (PXI шасси, AXIe шасси) по интерфейсу кабельный PCIe х8 Gen3
  • Наличие встроенной ПЭВМ
  • Наличие встроенного системного модуля PXI шасси (не занимает дополнительного места для установки периферийных модулей)
  • Наличие встроенного матричного коммутатора триггерных событий с возможностью ретрансляции сигналов триггерных событий на/от внешнего оборудования. Управление, регистрация, формирование триггерных событий
  • Возможность выбора источника опорной частоты (внутренний /внешний) для обеспечения синхронной работы периферийных модулей в разных шасси
  • Наличие Web интерфейса для конфигурирования системы, просмотра состояния PXI модулей
Тип шасси: PXIe Количество периферийных слотов: 14, Gen3 ×4
Наличие встроенной ПЭВМ
  • процессор – Intel Core I5
  • частота процессора – 6×2600 МГц
  • разъем процессора – LGA1200
  • чипсет – Intel Q470
  • видеоконтроллер – встроенный, Intel HD Graphics 730
  • оперативная память – 16 Гб DDR4 SO-DIMM
  • внутренний накопитель – 512 Гб SSD

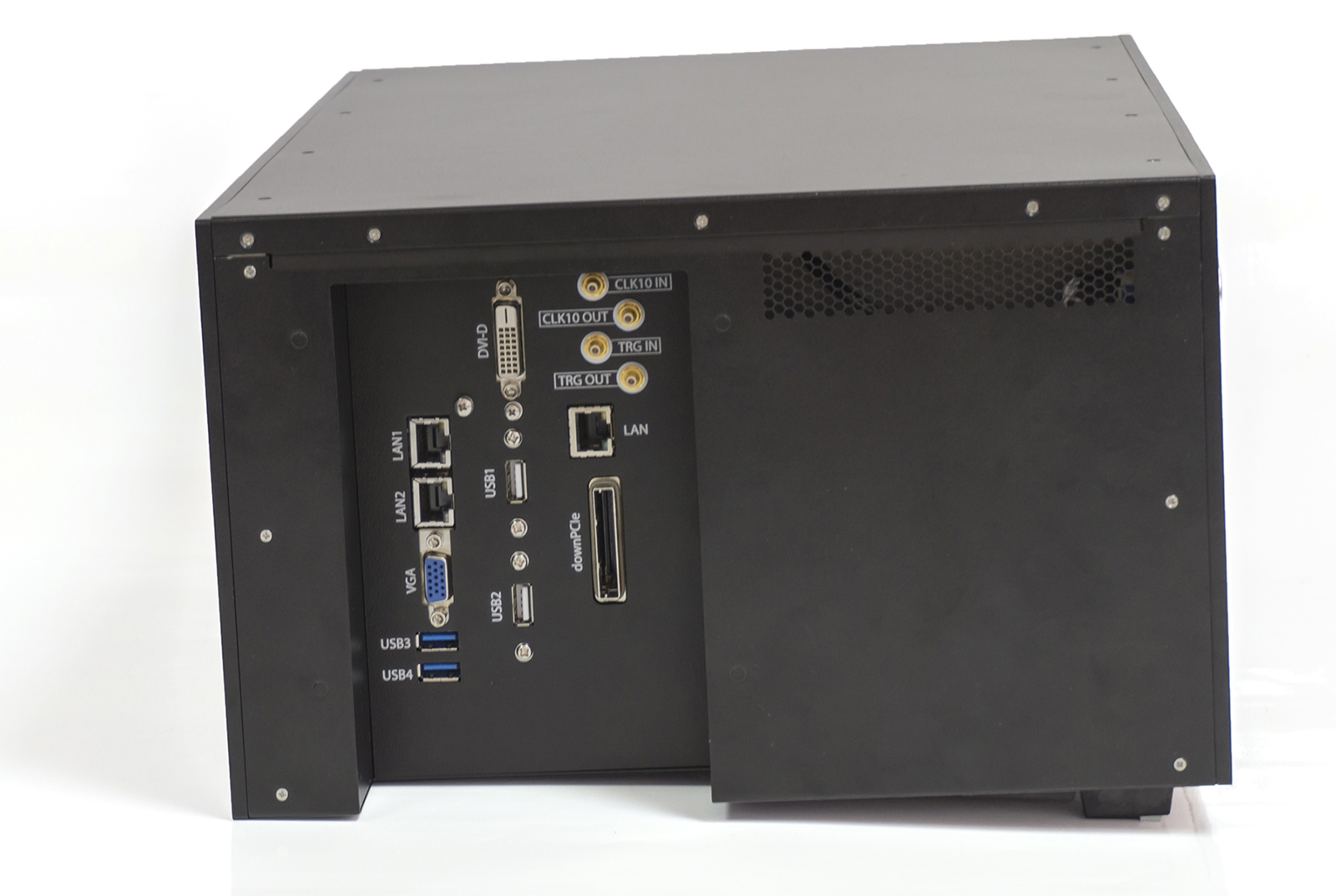

  • разъем для подключения дисплея – HDMI 1.4
  • разъемы USB: USB 3.2 Gen 1 (5Gb/s) (Type-A) – 2 шт., USB 3.2 Gen 2 (10Gb/s) (Type-C) – 1 шт., USB 2.0 (Type-A) – 2 шт.;
  • разъем Intel® I225V 2.5GbE controller LAN – RJ45 – 2 шт
Наличие встроенного контроллера

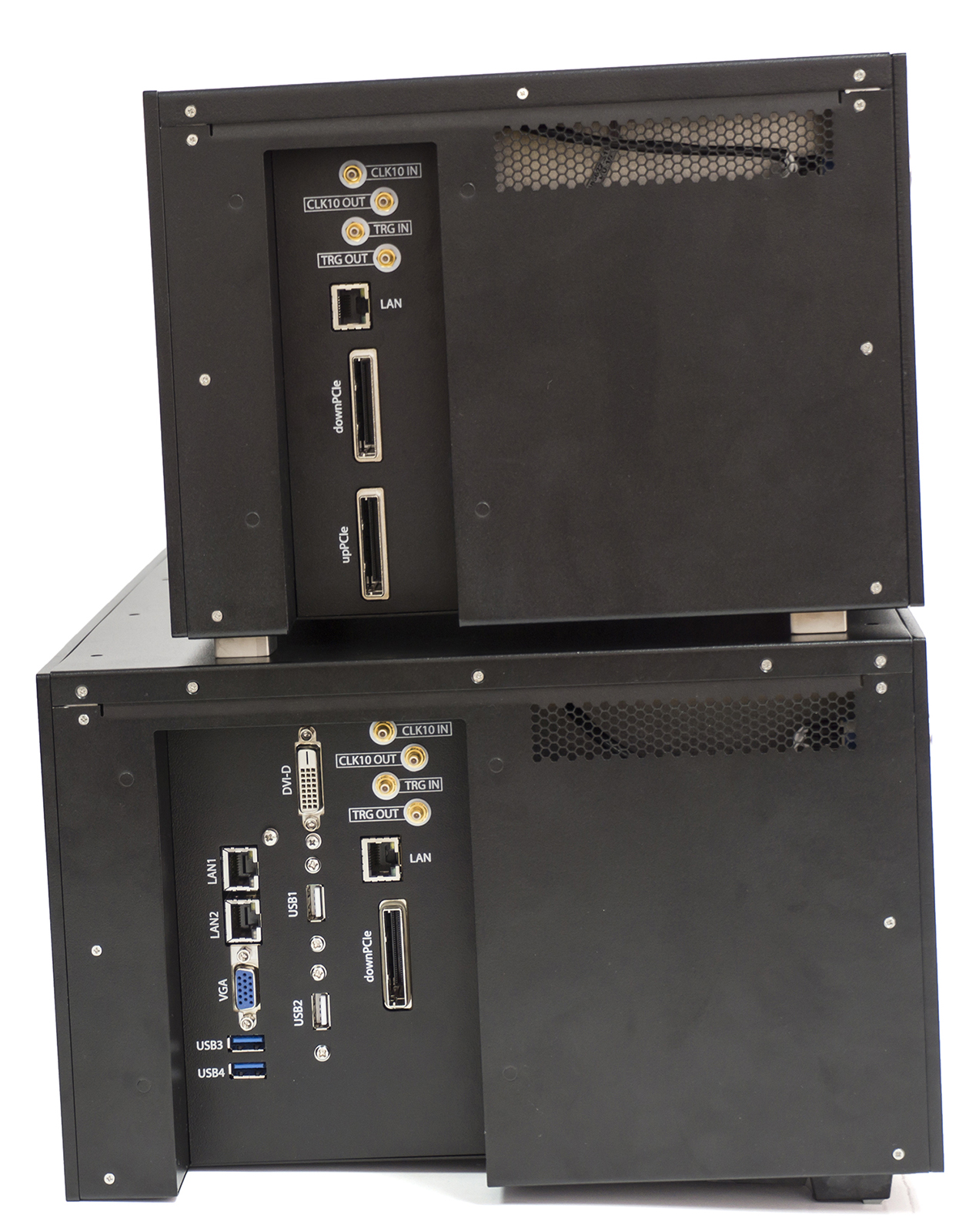

Подключение дополнительных шасси PXI или AXIe (порт DownLink): стандарт кабельный PCIe ×8 Gen3
Максимальная пропускная способность системы: 128 Гб/с для двунаправленных потоков (64 Гб/с  в одну сторону, 8 линий по 8 Гб/с)
Максимальная пропускная способность на каждый периферийный модуль: 64 Гб/с для двунаправленных потоков (32 Гб/с в одну сторону, 4 линии по 8 Гб/с)
Интегрированная встроенная система синхронизации PXIe модулей обеспечивает:
  • коммутацию любого триггерного события на любой линии на любую другую линию внутри шасси и на внешний разъем шасси
  • коммутацию триггерного события от внешнего разъема шасси на любые линии триггерных событий внутри шасси
  • возможность инвертирования (смены полярности) сигналов на любых линиях триггерных событий шасси
  • возможность регистрации и отображения наличия триггерных событий на каждой линии триггерных событий шасси
  • возможность формирования триггерных событий на любые линии триггерных событий шасси и внешний разъем
  • выбор источника опорных частот для функционирования PXIe модулей – внутренняя частота шасси или внешняя частота от разъема на шасси

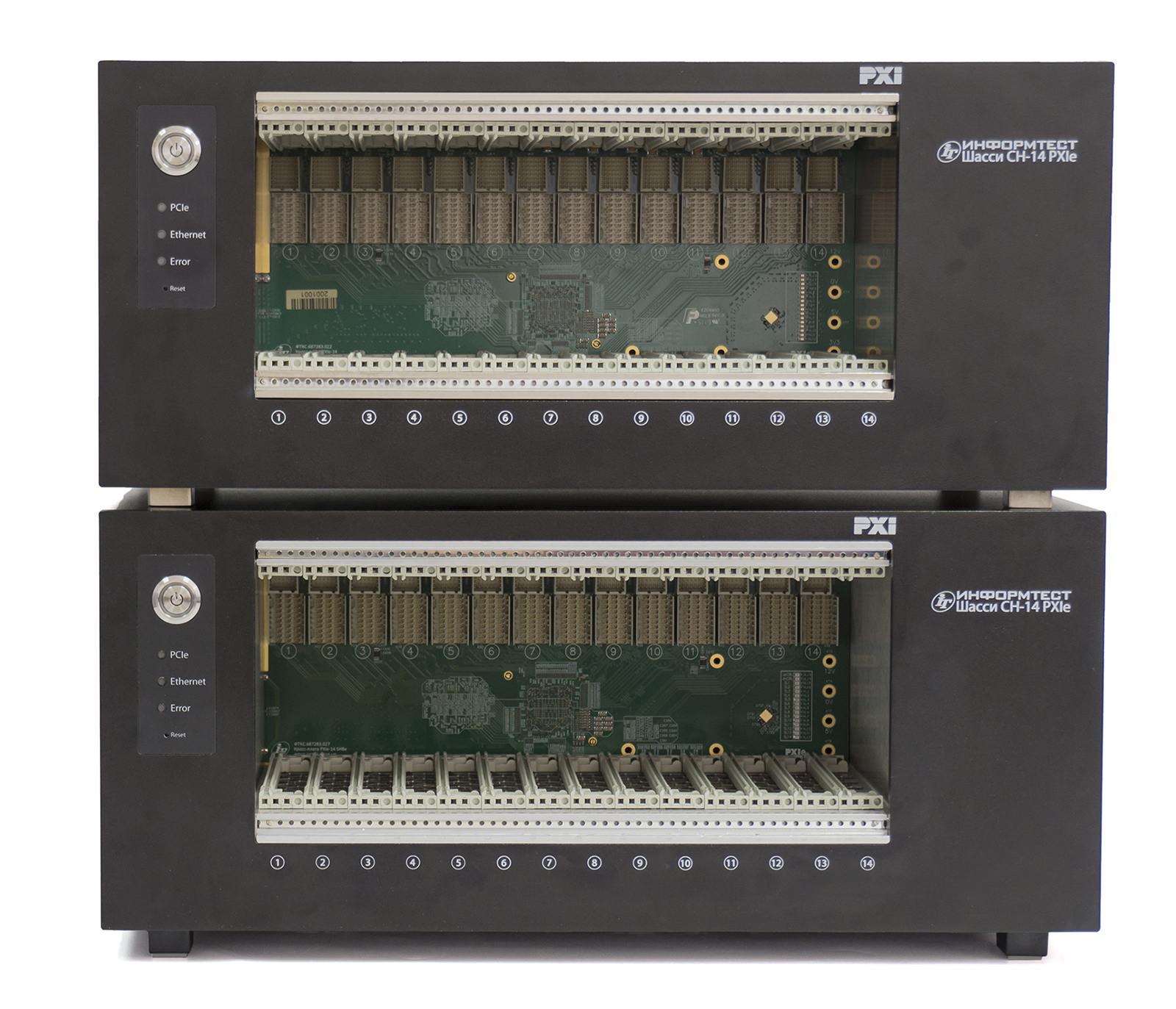

  • формирование опорной частоты шасси на внешний разъем шасси для создания много крейтовых систем, функционирующих в единой временной сетке частот
  • управление, коммутация, регистрация триггерных событий, а также выбор источника опорной частоты осуществляется через WEB- интерфейс шасси. При необходимости, для сохранения конфигурации триггерных событий и источника опорной частоты при отключении питания шасси, конфигурацию можно сохранить в FLASH-памяти шасси
Встроенный WEB-интерфейс шасси обеспечивает
  • контроль состояния каждого PXIe модуля
  • управление матричным коммутатором триггерных событий
  • выбор источника опорной частоты шасси
  • запись конфигурации в FLASH-память шасси
  • управление режимами работы вентиляторов шасси
  • отображение текущей температуры внутри шасси
  • поддержка IP адресации – static IP, DHCP, Auto IP
  • физический интерфейс с ПЭВМ - Ethernet c поддержкой режима Auto MDIX, тип разъема RJ45

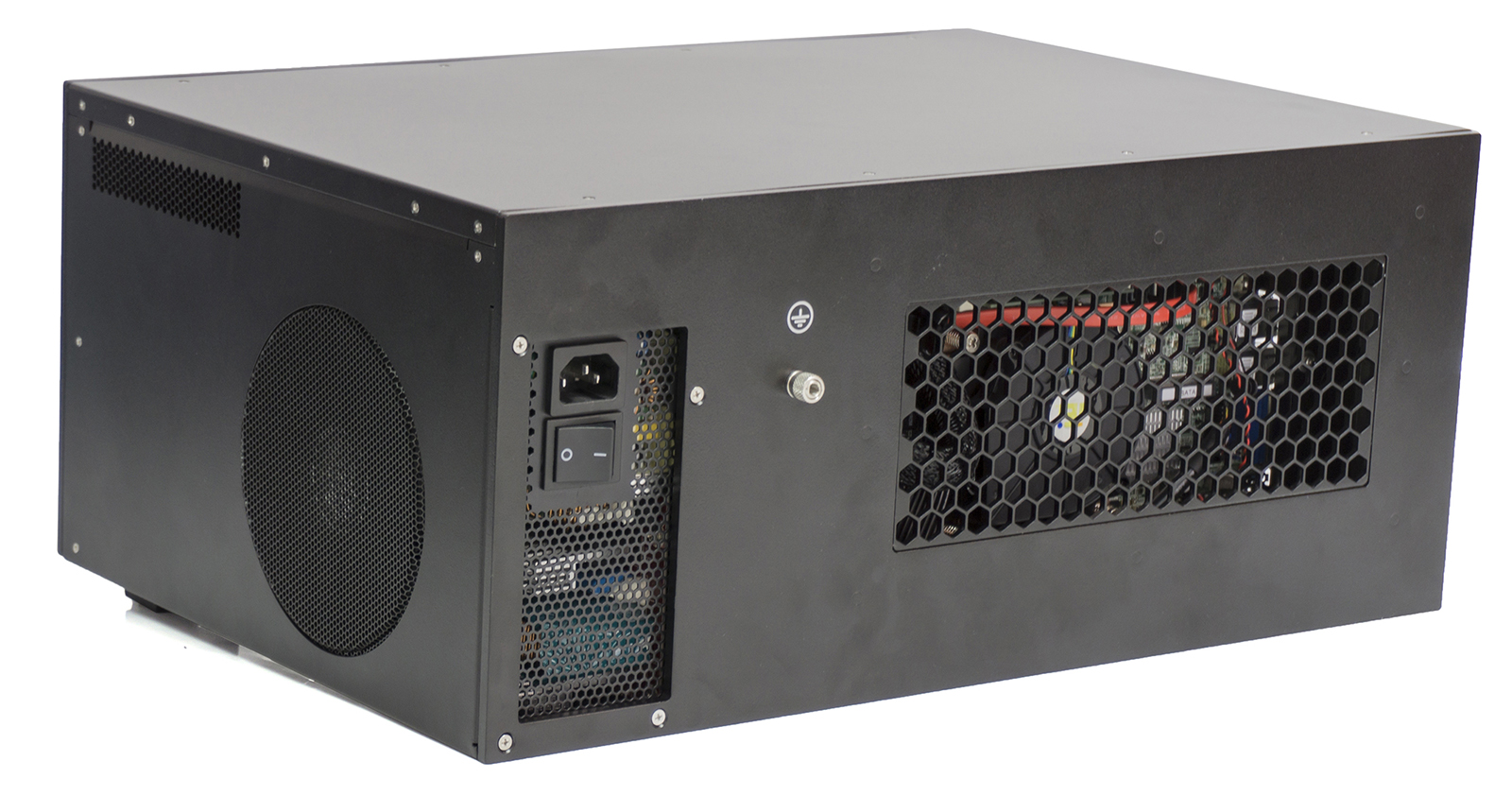

Характеристики блока вентиляторов:
  • количество: 2 вентилятора
  • общий поток через шасси: 9,66 м3/мин
Мощность источника питания шасси: 1200 Вт Мощность, выдаваемая на периферийные модули: 1000 Вт
Питание: 220 В переменного напряжения Габаритные размеры (В×Ш×Г): 205,5×447×324 мм
Масса шасси: 14 кг
