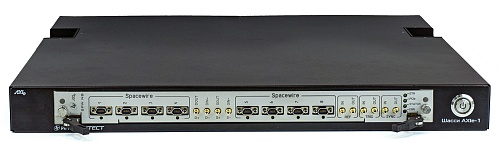

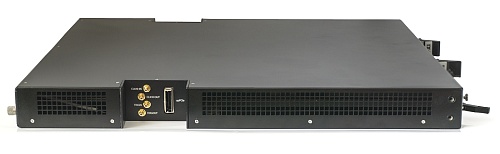

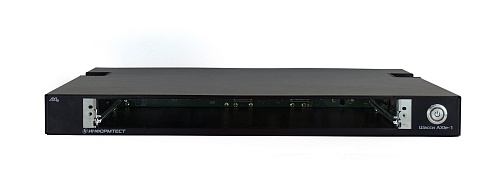

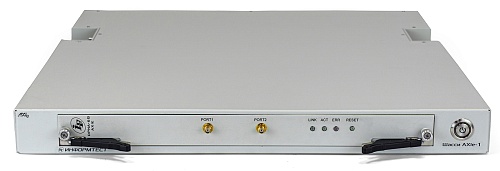

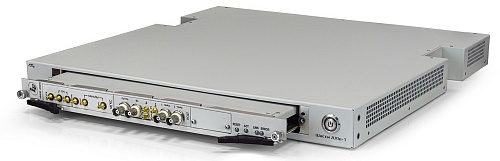

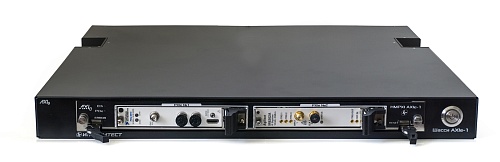

1-слотовое шасси BOX AXIe-1 (Gen3, 250 Вт)
Шасси BOX AXIe-1 используется в составе информационных измерительных систем на основе магистрали AXIe-1. Шасси предназначено для размещения в нем 1 инструментального модуля AXIe-1/AXIe-0, без использования многослотового шасси и системного модуля стандарта AXIe-1. Технические характеристики слота шасси для подключения модулей полностью соответствуют ГОСТ Р 58286-2018 в части инструментальных модулей.
В шасси интегрированы функции системного модуля, определенные в ГОСТ Р 58286-2018.

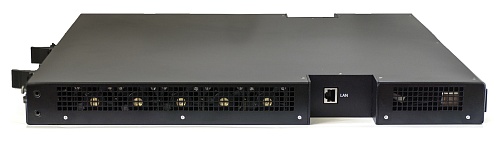

Охлаждение модуля шасси обеспечивается встроенным блоком вентиляторов.
Ключевые особенности
- Поддержка PCIe Gen3, подключение к внешней ПЭВМ через интерфейс кабельный PCIe ×4 Gen3
- Наличие встроенного системного модуля AXIe-1 шасси (не занимает дополнительного места для установки инструментальных модулей)
- Наличие встроенного коммутатора триггерных событий с возможностью ретрансляции сигналов триггерных событий на/от внешнего оборудования.
- Возможность выбора источника опорной частоты (внутренний /внешний) для обеспечения синхронной работы инструментальных модулей в разных шасси
Шасси обеспечивает:
- информационной связью по интерфейсу PCIe (fabric) инструментального модуля с внешней ПЭВМ (Gen 3 ×4)
- информационной связью по интерфейсу Ethernet (base) инструментального модуля с внешней ПЭВМ (1 Gbit LAN)
- информационной связью по интерфейсу синхронизации и шине триггерных сигналов между инструментальным модулем шасси и внешними устройствами для обеспечения их синхронной работы
Тип шасси: AXIe-1 | Количество слотов для инструментального модуля: 1, Gen3 ×4 |
Встроенный системный модуль | |
Максимальная пропускная способность на внешнюю ПЭВМ по интерфейсу PCIe: 64 Гб/с для двунаправленных потоков (32 Гб/с в одну сторону) | Максимальная пропускная способность на внешнюю ПЭВМ по интерфейсу Ethernet: 1 Гбит/с |
Характеристики блока вентиляторов:
|
Мощность источника питания шасси: 250 Вт |
Мощность, выдаваемая на инструментальный модуль: 240 Вт | |

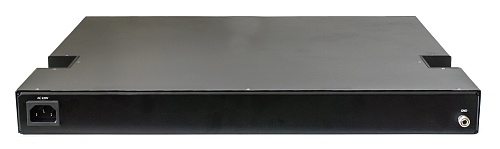

Питание: 220 В переменного напряжения | Габаритные размеры (В×Ш×Г): 44×445×465 мм |
Масса шасси: 7,2 кг |
