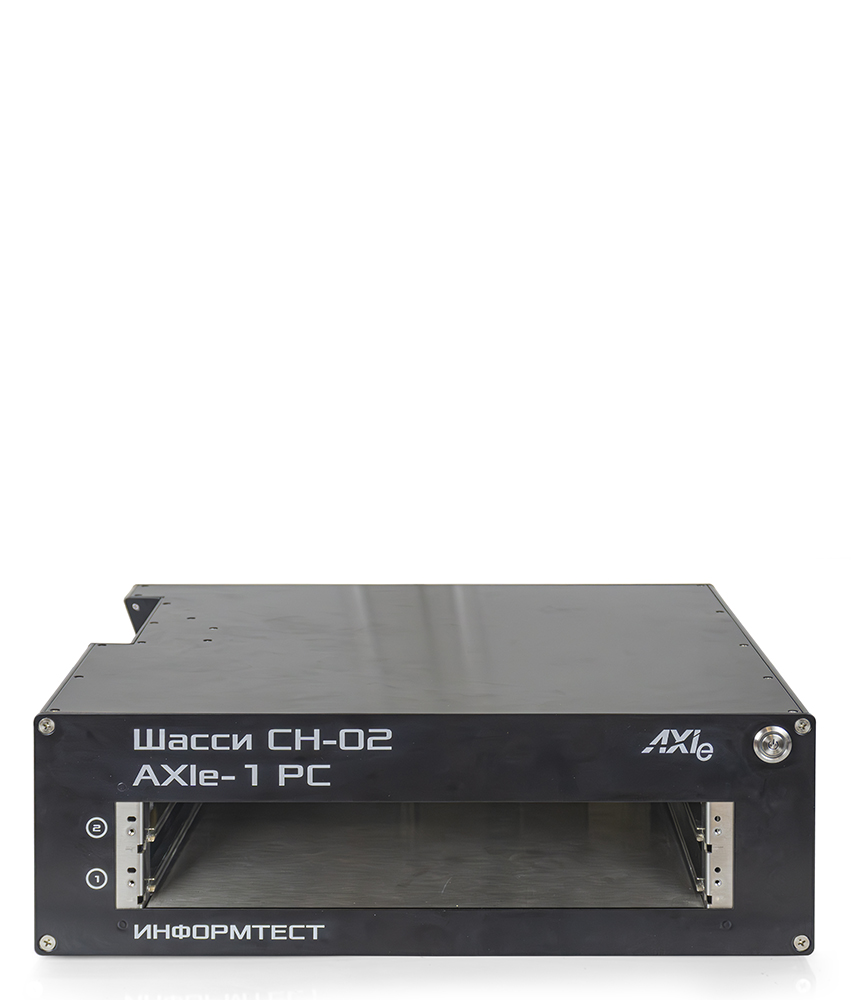

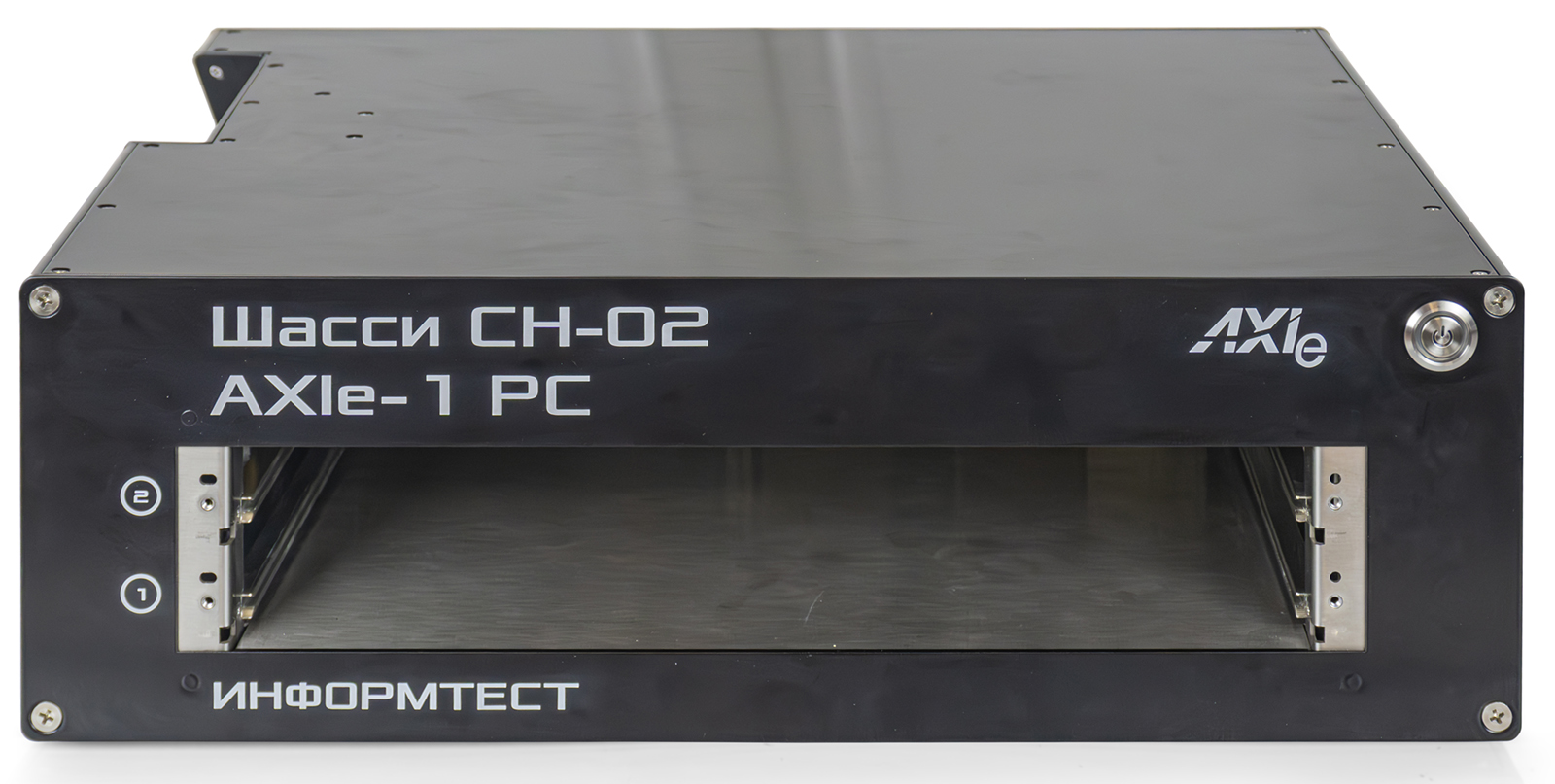

2-слотовое шасси CH-02 AXIe-1 PC (Gen3, 1000 Вт)

2-слотовое шасси CH-02 AXIe-1 PC (Gen3, 1000 Вт)
Заказать
Наименование для заказа:
Заказать
Форм-фактор
AXIe-1;

Шасси CH-02 AXIe-1 PC используется в составе информационных измерительных систем на основе магистрали AXIe-1. Шасси предназначено для размещения в нем до 2 инструментальных модулей AXIe-1/AXIe-0. Технические характеристики слотов шасси для подключения модулей полностью соответствуют ГОСТ Р 58286-2018 в части инструментальных модулей

В шасси встроена ПЭВМ, которая обеспечивает подключение внешнего дисплея, клавиатуры, манипулятора мышь, LAN- и USB-устройств, а также функционирование установленных модулей AXIe-1/AXIe-0.

В шасси интегрированы функции системного модуля, определенные в ГОСТ Р 58286-2018.

Охлаждение модулей шасси обеспечивается встроенным блоком вентиляторов. Режим работы вентиляторов устанавливается через web-интерфейс, что позволяет регулировать воздушный поток в зависимости от требований по охлаждению модулей.

Ключевые особенности

  • Поддержка PCIe Gen3
  • Наличие встроенной ПЭВМ
  • Наличие встроенного системного модуля AXIe-1 шасси (не занимает дополнительного места для установки инструментальных модулей)
  • Наличие встроенного программно управляемого коммутатора триггерных событий с возможностью ретрансляции сигналов триггерных событий на/от внешнего оборудования. Управление и формирование триггерных событий
  • Возможность выбора источника опорной частоты (внутренний /внешний) для обеспечения синхронной работы инструментальных модулей в разных шасси
  • Наличие Web интерфейса для конфигурирования системы

Шасси обеспечивает модули:

  • электрическим питанием 48 В постоянного тока
  • информационной связью по интерфейсу PCIe (fabric) инструментальных модулей с встроенной ПЭВМ (Gen 3 ×4 для каждого слота)
  • информационной связью по интерфейсу Ethernet (base) инструментальных модулей с встроенной ПЭВМ (1 Gbit LAN)
  • менеджер шасси AXIe-1 (Shelf Manager) обеспечивает информационную связь с контроллером IPMC каждого модуля AXIe, используя шину для интеллектуального управления (IPMB)
  • информационной связью по интерфейсу синхронизации и шине триггерных сигналов между модулями шасси для обеспечения синхронной работы их функционирования
  • информационной связью по интерфейсу AXIe Local Bus между соседними инструментальными модулями шасси
Тип шасси: AXIe-1 с поддержкой всех возможностей стандарта по межмодульной синхронизации, включая локальную шину шириной 62 бит между инструментальными слотами Количество слотов для инструментальных модулей: 2, Gen3 ×4
Встроенная ПЭВМ
  • процессор – Intel Core I5
  • частота процессора – 6×2600 МГц
  • разъем процессора – LGA1200
  • чипсет – Intel Q470
  • видеоконтроллер – встроенный, Intel HD Graphics 730
  • оперативная память – 16 Гб DDR4 SO-DIMM
  • внутренний накопитель – 512 Гб SSD
  • разъем для подключения дисплея – HDMI 1.4
  • разъемы USB: USB 3.2 Gen 1 (5Gb/s) (Type-A) – 2 шт., USB 3.2 Gen 2 (10Gb/s) (Type-C) – 1 шт., USB 2.0 (Type-A) – 2 шт.;
  • разъем Intel® I225V 2.5GbE controller LAN – RJ45 – 1 шт
Встроенный системный модуль
Максимальная пропускная способность системына встроенную ПЭВМ по интерфейсу PCIe (fabric interface): 128 Гб/с для двунаправленных потоков (64 Гб/с  в одну сторону)
Максимальная пропускная способность на каждый инструментальный модуль по интерфейсу PCIe (fabric interface): 64 Гб/с для двунаправленных потоков (32 Гб/с в одну сторону)
Максимальная пропускная способность системы на встроенную ПЭВМ по интерфейсу Ethernet (base interface): 1 Гбит/с
Интегрированная встроенная система синхронизации обеспечивает:
  • коммутацию любого триггерного события на любой линии на любую другую линию внутри шасси и на внешний разъем шасси
  • коммутацию триггерного события от внешнего разъема шасси на любые линии триггерных событий внутри шасси
  • возможность формирования триггерных событий на любые линии триггерных событий шасси и внешний разъем
  • выбор источника опорных частот для функционирования AXIe модулей – внутренняя частота шасси или внешняя частота от разъема на шасси
  • формирование опорной частоты шасси на внешний разъем шасси для создания многокрейтовых систем, функционирующих в единой временной сетке частот
  • управление, коммутация триггерных событий, а также выбор источника опорной частоты осуществляется через WEB- интерфейс шасси. При необходимости, для сохранения конфигурации триггерных событий и источника опорной частоты при отключении питания шасси, конфигурацию можно сохранить в FLASH-памяти шасси
Встроенный WEB-интерфейс шасси обеспечивает
  • управление встроенным программно управляемого коммутатором триггерных событий
  • выбор источника опорной частоты шасси
  • запись конфигурации в FLASH-память шасси
  • управление режимами работы вентиляторов шасси
  • поддержка IP адресации – static IP, DHCP, Auto IP
  • физический интерфейс с ПЭВМ - Ethernet c поддержкой режима Auto MDIX, тип разъема RJ45
Характеристики блока вентиляторов:
  • количество: 6 вентиляторов (вдув воздуха 3 шт., выдув воздуха 3 шт.)
  • общий поток через шасси: 7,8 м3/мин
Мощность источника питания шасси: 1000 Вт
Мощность, выдаваемая на инструментальные модули: 700 Вт
Питание: 220 В переменного напряжения Габаритные размеры (В×Ш×Г): 457×448×152 мм
Масса шасси: 13,8 кг
