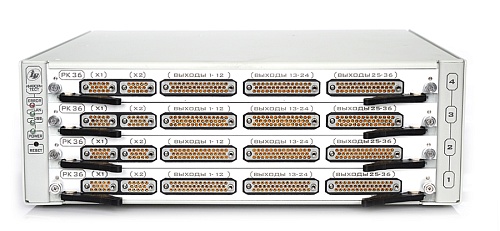

4-слотовое шасси LXI БРК - 308

4-слотовое шасси LXI БРК - 308
Заказать
Наименование для заказа: БЛОК БРК308
Заказать
Форм-фактор
LXI;
Интерфейс
ЕTНERNET (10/100BASE-T); USB 2.0;
Количество слотов
4;
Количество слотов для размещения инструментальных модулей
4;
Максимальная пропускная способность
480 Мб/с;
Тип
Шасси;

БРК308 предназначен для управления платами релейных коммутаторов РК36, РК27 или аналогичными.

БРК308 соответствует требованиям по безопасности, предъявляемым ГОСТ Р 51350 к аппаратуре класса III по способу защиты человека от поражения электрическим током в соответствии с классификацией по ГОСТ Р МЭК 536.

Тип выхода
микросхема с открытым коллектором
Управление платами релейных коммутаторов по 308 командным линиям (четыре слота по 77 команд)
Максимальный ток через нагрузку – 40 мА. Напряжение питания нагрузки (12,0 ± 0,6) В Максимальное количество плат релейных коммутаторов - 4
Взаимодействие с внешним персональным компьютером через интерфейсы USB2.0 (высокоскоростной режим) или ETHERNET 10/100 Base T (IEEE 802.3) на основе сообщений, соответствующих стандарту GPIB IEEE 488.2  Интерфейс USB БРК308:
  • тип интерфейса - USB 2.0;
  • режим USB - High Speed (поддерживает и полноскоростной режим);
  • скорость работы интерфейса – 480 Мб/с;
  • соединитель USB тип B;
  • класс устройства USBTMC-USB488(USB Test and Meas- urement Class);
  • поддержка Plug Play для РС
Интерфейс ETHERNET БРК308:
  • тип интерфейса – 10Base-T/100Base-T;
  • режим - Full duplex;
  • скорость работы интерфейса - 10\100 Мб/с;
  • соединитель LAN - тип RJ45.
Потребляемая мощность 25 ВA Питание осуществляется от однофазной сети переменного тока напряжением 220 В ± 10 % и частотой (50 ± 1) Гц
Масса 5 кг
