Моноблок AXIe-0 6 слотов

Моноблок AXIe-0 6 слотов
Заказать
Наименование для заказа: МОНОБЛОК AXIE-0 6 СЛОТОВ
Заказать
Форм-фактор
AXIe-0;
Дисплей
да;
Интерфейс
ЕTНERNET (10/100/1000BASE-TX);
Количество слотов
6;
Процессор
Intel Core i5;
Тип
Моноблок;

Новейшая многофункциональная платформа на базе моноблока в стандарте AXIe предназначена для создания компактных рабочих мест проверки и регулировки параметров радиоэлектронных блоков.

Моноблок представляет собой устройство, обеспечивающее функционирование устанавливаемых в него различных инструментальных модулей AXIe-0, под управлением встроенного персонального компьютера.
Моноблок предназначен для использования в многоканальных системах сбора/выдачи информации как цифрового, так и аналогового вида.
Моноблок предназначен для размещения в нем до шести инструментальных модулей AXIe-0. Моноблок обеспечивает модули электрическим питанием 48 В постоянного тока и физическим адресом (индивидуальным для каждого слота).
Кроме этого каждый модуль обеспечивается 12 сигналами запуска (триггерные события) и тактовой частотой 100 МГц. Тактовая частота может формироваться как от внутреннего генератора встроенного системного модуля, так и от поступающего извне стабильного сигнала частотой 10 МГц. Связь моноблока с инструментальным модулем обеспечивается по интерфейсу ЕTНERNET (10/100/1000BASE-TX).

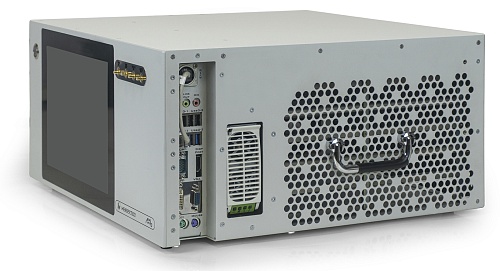

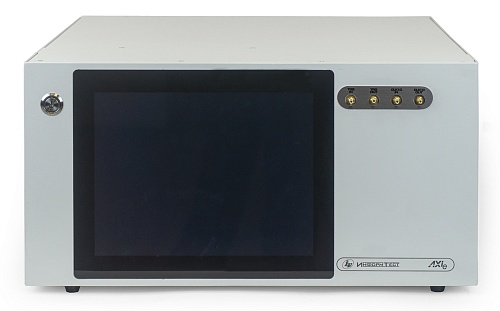

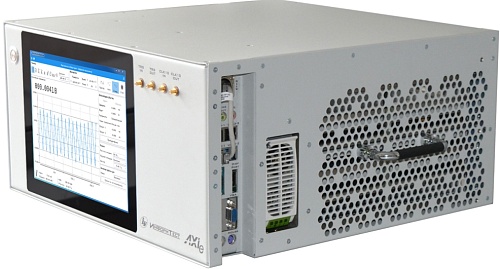

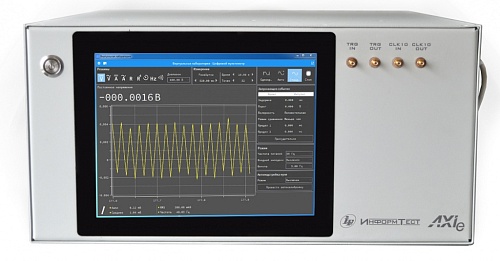

Платформа представляет собой 6-ти слотовый AXIe крейт с интегрированным персональным компьютером. Важной особенностью платформы является то, что пользователю доступны все 6 слотов крейта (установка до 24 мезонниных приборов), так как системный модуль уже интегрирован в крейт. Моноблок AXIe оснащен 10,4" сенсорным дисплеем, и при использовании данной платформы совместно с ПО «Виртуальная лаборатория» разработки Информтест потребители могут создавать компактные рабочие места для проверки и регулировки параметров радиоэлектронных блоков, комбинируя все необходимые измерительные инструменты в одном моноблоке с сенсорным управлением.

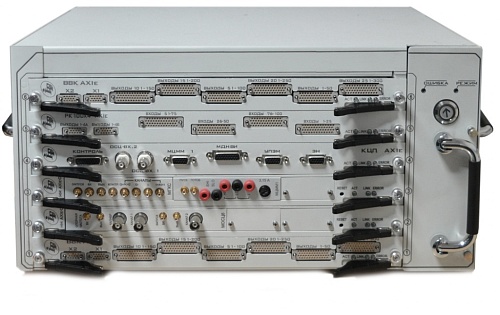

Количество модулей слотов для установки инструментальных модулей - 6 Встроенный системный модуль
Питание установленных в него модулей напряжением 48 В Отклонение напряжений постоянного тока от номинального значения не превышает значений от минус 2 до плюс 0,5 В
Потребляемая мощность при установленных во все слоты модулях – не более 2800 Вт Технические характеристики дисплея:
  • ёмкостный сенсорный экран;
  • тип экрана – цветной жидкокристаллический со светодиодной подсветкой;
  • время отклика – 25 мс;
  • размер экрана – 10,4”;
  • разрешение – 1024 × 768 пикселей;
  • количество цветов – 16,2 млн;
  • контрастность – 1000:1;
  • яркость – 500 кд/м2;
  • углы обзора сверху/снизу/слева/справа – 88º

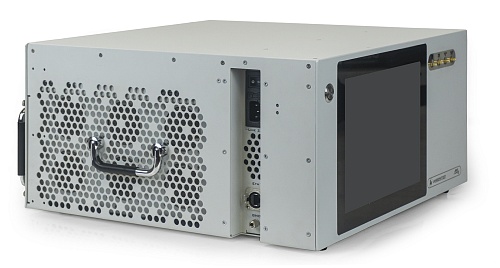

Технические характеристики блока вентиляторов:
  • количество вентиляторов – 6;
  • количество режимов работы – 4 (100, 70, 50, 30 % воздухообмена);
  • максимальная производительность одного вентилятора – 52,06 СFM (кубических фута в минуту);
  • общий поток через шасси – 312,36 CFM
Технические характеристики процессора:
  • тип процессора – Intel Core i5-4570TE;
  • частота – 2,7 ГГц;
  • количество ядер – 2
Объем оперативной памяти – 8 Гб
Жесткий диск – SSD, 256 Гб
Количество USB-портов – 4 Количество портов для подключения кабеля Ethernet – 3
Управление ОС семейства Windows и Linux Управление – сенсорный экран
Питание моноблока осуществляется от сети переменного тока напряжением 220 В ± 10 % и частотой (50 ± 1) Гц Потребляемая мощность моноблока без установленных в него мезонинов – 75 ВА;
Масса 25 кг Габариты (В × Ш × Г) – 227 × 466 × 466 мм
