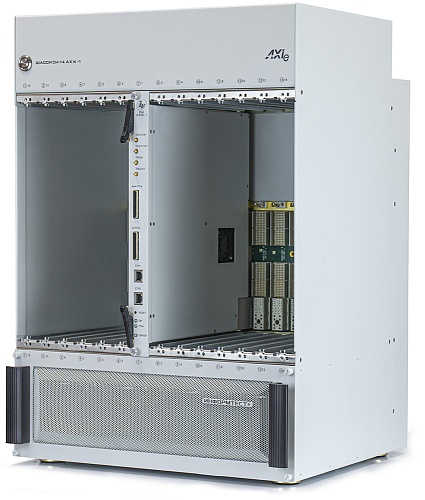

14-слотовое шасси СН-14 AXIe-1 (Gen3, 4000 Вт)

14-слотовое шасси СН-14 AXIe-1 (Gen3, 4000 Вт)
Заказать
Новинка
Наименование для заказа: Шасси СН-14 AXI-1
Заказать
Форм-фактор
AXIe-1;
Интерфейс
ЕTНERNET (10/100/1000BASE-TX), PCIe Gen 3.0;
Количество слотов
14;
Количество слотов для размещения инструментальных модулей
13;
Тип
Шасси;

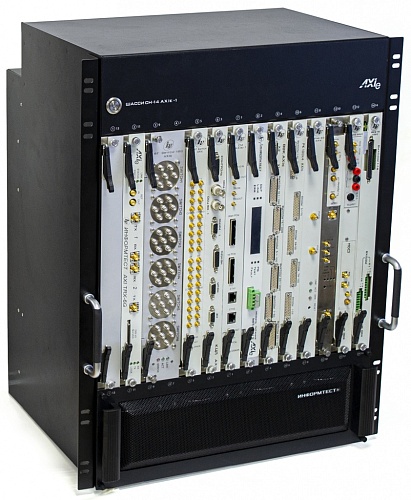

Шасси СН-14 AXIe-1 используется в составе информационных измерительных систем на основе магистрали AXIe-1. Шасси предназначено для размещения в нем до 13 инструментальных модулей AXIe-1 и системного модуля AXIe-1.

Охлаждение модулей шасси обеспечивается встроенным блоком вентиляторов. Режим работы вентиляторов устанавливается через web-интерфейс, что позволяет регулировать воздушный поток в зависимости от требований по охлаждению модулей.

Шасси обеспечивает модули

  • информационной связью по интерфейсу PCIe (fabric) инструментальных модулей с системным модулем (Gen 3 ×4 для каждого слота)
  • информационной связью по интерфейсу Ethernet (base) инструментальных модулей с системным модулем (1 Gbit LAN)
  • менеджер шасси AXIe-1 (Shelf Manager) обеспечивает информационную связь с контроллером IPMC каждого модуля AXIe, используя шину для интеллектуального управления (IPMB)
  • информационной связью по интерфейсу синхронизации и шине триггерных сигналов между модулями шасси для обеспечения синхронной работы их функционирования
  • информационной связью по интерфейсу AXIe Local Bus между соседними инструментальными модулями шасси
Тип шасси: AXIe-1 с поддержкой всех возможностей стандарта по межмодульной синхронизации, включая локальную шину шириной 62 бит между инструментальными слотами Количество слотов: 14, Gen3 ×4
Количество инструментальных слотов: 13, Gen3 ×4
Встроенный контроллер управления шасси (ShMC) с поддержкой IPMI 2.0 Распределенный 1 Gbit Ethernet LAN для каждого слота
Максимальная пропускная способность системы на системный модуль шасси по интерфейсу PCIe (fabric interface): 832 Гб/с для двунаправленных потоков (416 Гб/с в одну сторону) Максимальная пропускная способность на каждый инструментальный модуль по интерфейсу PCIe (fabric interface): 64 Гб/с для двунаправленных потоков (32 Гб/с в одну сторону)
Максимальная пропускная способность системы на ПЭВМ: 128 Гб/с для двунаправленных потоков (64 Гб/с в одну сторону)* Максимальная пропускная способность системы на системный модуль шасси по интерфейсу Ethernet (base interface): 13 Гбит/с
Максимальная пропускная способность системы на ПЭВМ по интерфейсу Ethernet*: 1 Гбит/с 62-дифференциальные пары локальной шины для передачи данных между соседними модулями
Синхронизация и триггерные сигналы: clock 100 МГц, 100 МГц PCIe clock (FCLK), точка-точка архитектура звезда - триггер из системного слота (SYNC), двунаправленная точка-точка архитектура звезда - триггер (STRIG), и 12 сигналов параллельной триггерной шины (TRIG) Характеристики блока вентиляторов:
  • количество: 12 вентиляторов
  • общий поток через шасси: 48,0 м3/мин
Напряжение питания модулей: 48 В Мощность источника питания шасси: 4000 Вт
Питание: 220 В переменного напряжения Габаритные размеры (В×Ш×Г): 615,6×434,2×399 мм
Масса шасси: 30 кг
*При использовании в шасси системного модуля СМ AXIe-1
