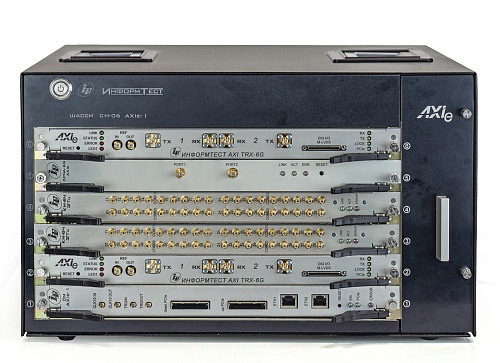

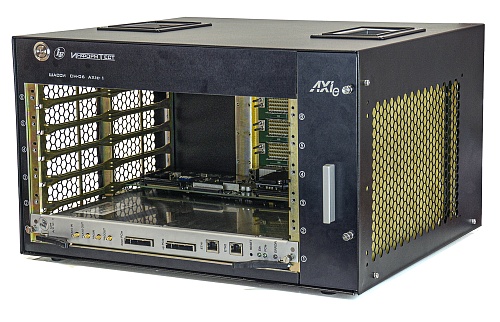

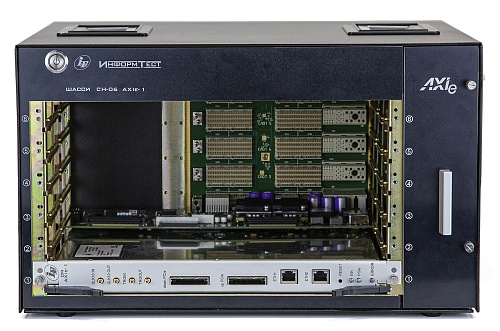

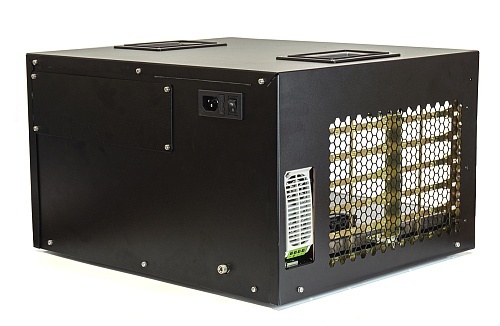

6-слотовое шасси CН-06 AXIe-1 (Gen3, 2700 Вт)

6-слотовое шасси CН-06 AXIe-1 (Gen3, 2700 Вт)
Заказать
Рекомендуем
Новинка
Наименование для заказа: Шасси CH-06 AXIe-1
Заказать
Форм-фактор
AXIe-1;
Интерфейс
ЕTНERNET (10/100/1000BASE-TX), PCIe Gen 3.0;
Количество слотов
6;
Количество слотов для размещения инструментальных модулей
5;
Максимальная пропускная способность
64 Гб/с;

Шасси 6 слотов CH-06 AXIe-1 предназначено для размещения в нем системного модуля AXIe-1 в первом слоте и до пяти инструментальных модулей AXIe-1, размещаемых в остальных слотах.

Шасси обеспечивает модули:

  • электрическим питанием 48 В постоянного тока;
  • информационной связью по интерфейсу Ethernet инструментальных модулей с системным модулем;
  • кодом физического адреса модуля внутри шасси (индивидуальным для каждого слота).
  • 12 сигналами триггерных событий стандарта LVDS-M и тактовой частотой 100 МГц.

Шасси используется в составе информационных измерительных систем на основе магистрали AXIe-1.

Кол-во свободных слотов (кол-во свободных слотов для размещения инструментальных модулей AXIe-0/AXIe-1) - 6 (5) Встроенный источник питания -48 В мощностью 2700 Вт
Рассеиваемая мощность 350 Вт/слот
AXIe 1,0 Спецификация Базовая архитектура Встроенный контроллер управления шасси (ShMC) с поддержкой IPMI 2.0
Распределенный PCIe интерфейс (Gen 3 x4 для каждого слота) Распределенный 1 Gbit Ethernet LAN для каждого слота
Поддержка всех возможностей стандарта AXIe-1 по межмодульной синхронизации, включая локальную шину шириной 62 бит между инструментальными слотами 62-дифференциальные пары локальной шины для передачи данных между соседними модулями
Напряжение питания модулей – 48 В Встроенный блок вентиляторов с программным управлением скоростью вращения вентиляторов:
  • количество вентиляторов – 6;
  • количество режимов работы – 4 (100, 70, 50, 30 % воздухообмена);
  • максимальная производительность одного вентилятора – 52,06 СFM (кубических фута в минуту);
  • общий поток через шасси – 312,36 CFM
Синхронизация и триггерные сигналы: clock 100 МГц, 100 МГц PCIe clock (FCLK), точка-точка архитектура звезда - триггер из системного слота (SYNC), двунаправленная точка-точка архитектура звезда - триггер (STRIG), и 12 сигналов параллельной триггерной шины (TRIG)
Электрическая изоляция цепей сетевого питания шасси относительно корпуса выдерживает без пробоя и поверхностного перекрытия испытательное напряжение 1500 В среднеквадратического значения переменного тока частотой 50 Гц в нормальных условиях Электрическое сопротивление изоляции цепей питания 48 В относительно корпуса шасси и логической земли – не менее 10 МОм при испытательном напряжении не более 100 ± 15 В
Электрическое сопротивление изоляции цепей сетевого питания шасси относительно корпуса – не менее 20 МОм Электрическое сопротивление между контактом защитного заземления и металлическими частями шасси – не более 0,5 Ом
