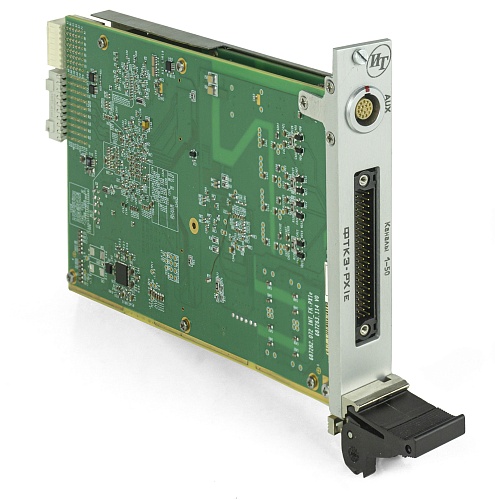

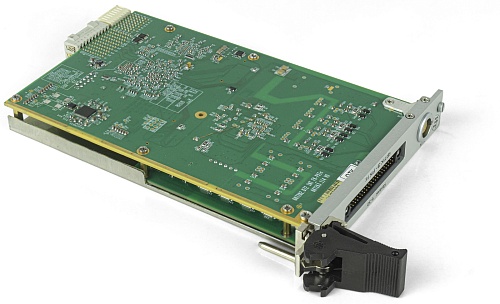

Формирователь токовых команд ФТКЭ-PXIe

Формирователь токовых команд ФТКЭ-PXIe
Заказать
Наименование для заказа: Формирователь токовых команд ФТКЭ-PXIe
Заказать
Форм-фактор
PXIe;
Количество каналов
50;

Модуль ФТКЭ-PXIe выполнен в стандарте PXIe. Предназначен для формирования токовых команд. Представляет из себя мультиплексор на две линии.

Модуль ФТКЭ-PXIe:

  • осуществляет управляемую во времени коммутацию любой из 2-х входных линий на любую из 50 выходных линии
  • обеспечивает невозможность подключения к любой выходной линии более одной входной линии
  • обеспечивает формирование последовательности команд, в виде тактируемых циклограмм
  • управляется встроенным процессором
  • содержит 50 каналов
  • обеспечивает независимую установку длительности импульса
  • содержит 4 АЦП 16 бит
  • содержит внешние цифровые линий обработки событий

Количество каналов: 50 Тип коммутационного элемента: G3VM-101HR2
Время замыкания/размыкания контактов реле: 2/0,5 мс Параметры импульсов, формируемых в режиме аппаратного управления:
  • дискретность установки длительности импульса 100 мкс
  • погрешность установки длительности импульса не более 50 мкс
  • независимая установка длительности в каждом канале
Параметры сигналов:
  • максимальный постоянный ток:
  1. на весь модуль 8 А
  2. на любую выходную линию 2 А
  • постоянное напряжение 100 В
