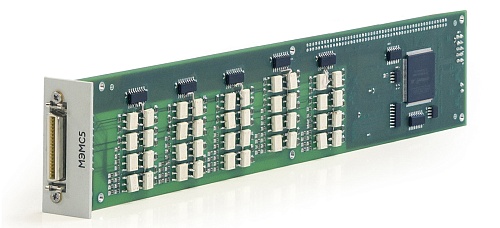

Электронный магазин сопротивлений МЭМС5

Электронный магазин сопротивлений МЭМС5
Заказать
Наименование для заказа: ЭЛЕКТРОННЫЙ МАГАЗИН СОПРОТИВЛЕНИЯ ПОСТОЯННОМУ ТОКУ МЭМС5
Заказать
Диапазон значения сопротивления постоянному току
1 - 255 Ом;
Количество каналов
5;
Наличие Госреестре СИ
да;

Мезонин МЭМС5 предназначен для воспроизведения значений сопротивления постоянному току по пяти независимым и гальванически развязанным друг от друга и от корпуса каналам.

Мезонин МЭМС5 по условиям применения соответствует требованиям к средствам измерений группы 3 по ГОСТ 22261-94.

Мезонин соответствует требованиям по безопасности, предъявляемым ГОСТ 12.2.091-2002 к аппаратуре класса III по способу защиты человека от поражения электрическим током в соответствии с классификацией по ГОСТ Р МЭК 60536-2-2001.

Мезонин МЭМС5 обеспечивает проверку основных технических характериcтик в режиме самоконтроля.

Воспроизведение значений сопротивления постоянному току по пяти независимым и гальванически развязанным друг от друга и от корпуса каналам Воспроизведение значений сопротивления постоянному току может осуществляться по двухпроводной и четырехпроводной схемам подключения
Значение сопротивления постоянному току каждого канала воспроизводится в диапазоне от 1 до 255 Ом с шагом установки 1 Ом Пределы допускаемой основной абсолютной погрешности воспроизведения сопротивления постоянному току для каждого канала при температуре окружающей среды (20 ± 2) ºС равны:
  • ± 0,6 Ом для четырехпроводной схемы подключения;
  • ± 1,5 Ом для двухпроводной схемы подключения
Отсутствие разрыва цепи при изменении сопротивления и отсутствие скачков сопротивления выше заданного (Rx) при приближении к Rx снизу и ниже Rx при приближении к Rx сверху
Максимальная мощность, рассеиваемая воспроизводимым сопротивлением постоянному току каждого канала, 100 мВт Пределы допускаемой дополнительной абсолютной погрешности воспроизведения сопротивления постоянному току для каждого канала равны

± 0,005 × Т, Ом,

где Т – отклонение температуры окружающей среды от значения 18 ºС (для интервала температур от плюс 5 до плюс 18 ºС) или от значения 22 ºС (для интервала температур от плюс 22 до плюс 40 ºС).
Цепи воспроизведения сопротивления постоянному току мезонина гальванически развязаны друг от друга и от корпуса носителя мезонина
Электрическая прочность изоляции гальванической развязки не менее 200 В.
Сопротивление изоляции гальванической развязки не менее 20 МОм
Габаритные размеры (Д х Ш х В) 270 х 50,8 х 22 мм Масса 120 г
Электронный магазин сопротивлений МЭМС5
