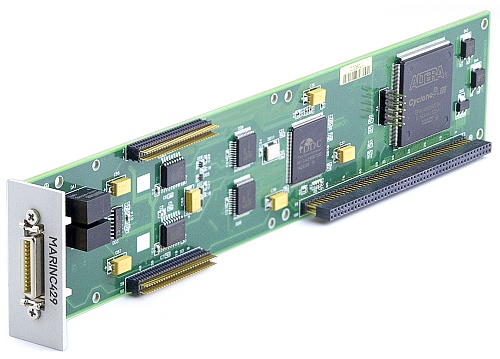

Интерфейсный модуль MARINC429

Интерфейсный модуль MARINC429
Заказать
Наименование для заказа: МЕЗОНИН MARINC429
Заказать
Интерфейс
ARINC 429 (ГОСТ 18977-79 и РТМ1495-75);
Количеств входных каналов
8;
Количество выходных каналов
4;

MARINC429 предназначен для обеспечения обмена информацией с внешними изделиями по интерфейсу ARINC 429 (ГОСТ 18977-79 и РТМ1495-75). Мезонин обеспечивает подключение до восьми входных и четырех выходных линий интерфейса ARINC 429.

Мезонин обеспечивает взаимодействие с внешней аппаратурой в полном соответствии с требованиями, изложенными в стандарте ARINC 429.

Для управления мезонином разработано кроссплатформенное программное обеспечение в стандарте VXI Plug&Play, которое поддерживает операционные системы Windows и Linux.

Количество входных каналов ARINC-429
8
Количество выходных каналов ARINC-429
4
Режимы функционирования
  • Низкоскоростной (Low)
  • Высокоскоростной (Fast)
Частота приема последовательного кода
  • Low: (12..14,5) кГц
  • Fast: (36..100) кГц
Эквивалентная нагрузка входного канала
  • Rн - не менее 20 кОм,
  • Сн - не более 10 пФ
Частота выдачи последовательного кода
  • 12,5 кГц ± 1 %,
  • 50 кГц ± 1 %,
  • 100 кГц ± 1 %
Нагрузка выходного канала
  • Rн - не менее 600 Ом,
  • Сн - не более 10,000 пФ
Уровень напряжения при приеме информации, В
  • Высокий: 6,5...13,
  • Низкий: минус 6,5...минус 13,
  • Ноль: плюс 2,5...минус 2,5
Длительность зоны одного бита информации при передаче (Time Y,1 bit time), мкс
  • 100 кбит/с - 10 мкс ± 2,5 %,
  • 50 кбит/с - 20 мкс ± 2,5 %,
  • 12,5 кбит/с - 80 мкс ± 2,5 %
Длительность импульса информации при передаче (Time Х,1/2 bit time), мкс
  • 100 кбит/с - 5 мкс ± 5 %,
  • 50 кбит/с - 10 мкс ± 5 %,
  • 12,5 кбит/с - 40 мкс ± 5 %
Габаритные размеры (Д х Ш х В) 266 х 50,8 х 22 мм Масса 160 г
