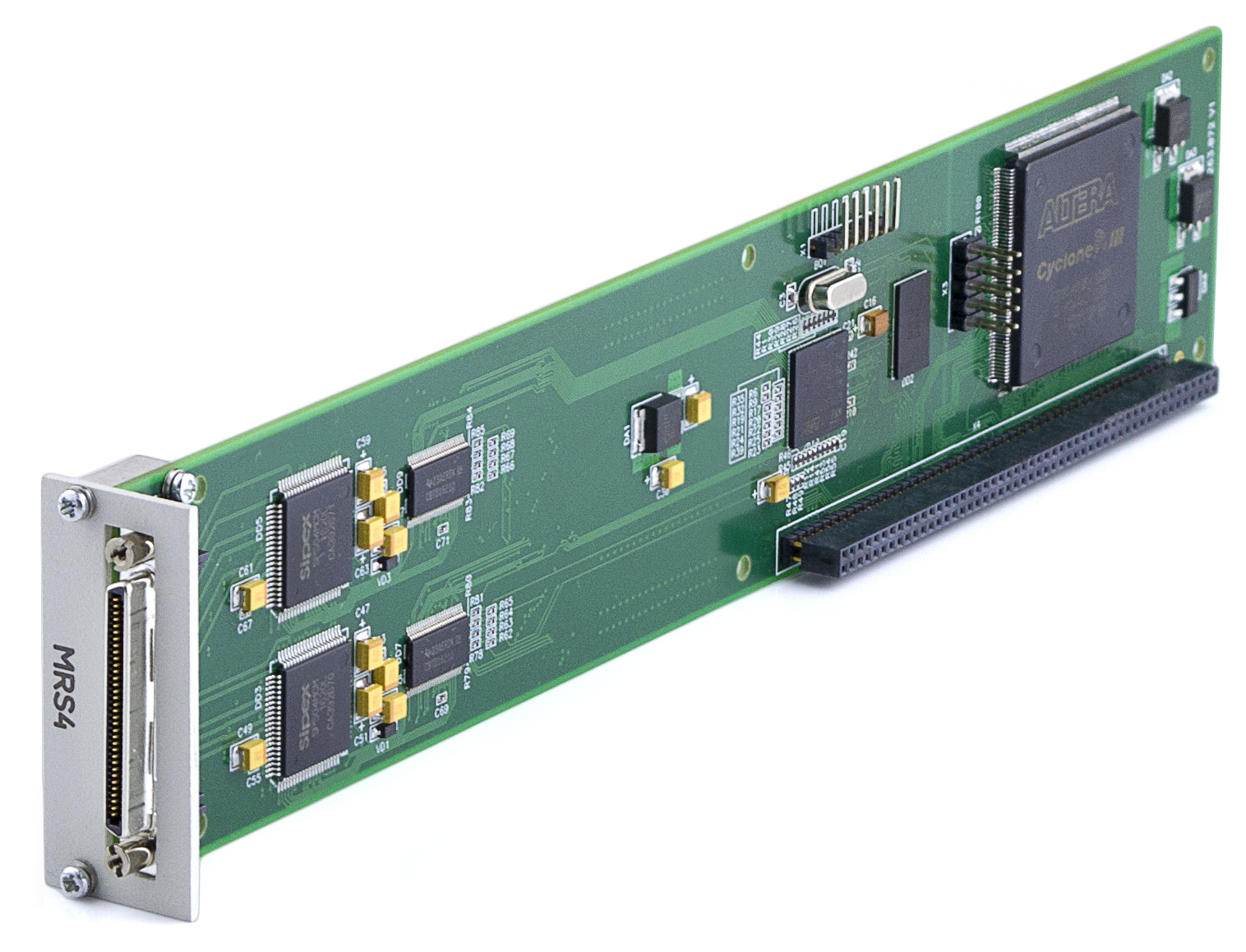

Интерфейсный модуль MRS4

Интерфейсный модуль MRS4
Заказать
Наименование для заказа: МЕЗОНИН MRS4
Заказать
Интерфейс
RS232/422/485;
Количеств входных каналов
4;
Количество выходных каналов
4;

Мезонин MRS4 предназначен для обеспечения обмена информацией с внешними изделиями по интерфейсам RS232/422/485. Мезонин обеспечивает подключение до четырех входных и четырех выходных линий интерфейса.

Мезонин обеспечивает взаимодействие с внешней аппаратурой в полном соответствии с требованиями к интерфейсам RS232/422/485.

MRS4 обеспечивает гарантированную доставку цифровой информации, приходящей по четырем каналам интерфейса RS232/422/485, в ПК пользователя.

Количество входных каналов
4
Количество выходных каналов
4
Эквивалентная нагрузка входного канала
RS232 Rн - не менее 5 кОм, Сн - не более 15 пФ
RS422 Rн - не менее 4 кОм, Сн - не более 15 пФ
RS485 Rн - не менее 12 кОм, Сн - не более 15 пФ
Частота приема последовательного кода
RS232 до 200 Kbps
RS422 до 3 Mbps
RS485 до 3 Mbps
Уровень напряжения при передаче информации в режиме RS232
Высокий:
  • между TXD- и gnd: от 5 до 15 В
Низкий:
  • между TXD- и gnd: от минус 15 до минус 5 В
Частота выдачи последовательного кода
До 3 МГц
Нагрузка выходного канала
Rн - не менее 300 Ом, Сн - не более 10,000 пФ
Уровень напряжения при передаче информации в режиме RS485
Высокий:
  • между 485A и 485B: от 0,2 до 6 В
Низкий:
  • между 485A и 485B: от минус 6 до минус 0,2 В
Уровень напряжения при передаче информации в режиме RS422
Высокий:
  • между TXD+ и TXD-: от 0,2 до 6 В
Низкий:
  • между TXD+ и TXD-: от минус 6 до минус 0,2 В
Габаритные размеры (Д х Ш х В) 266 х 50,8 х 22 мм Масса 160 г
