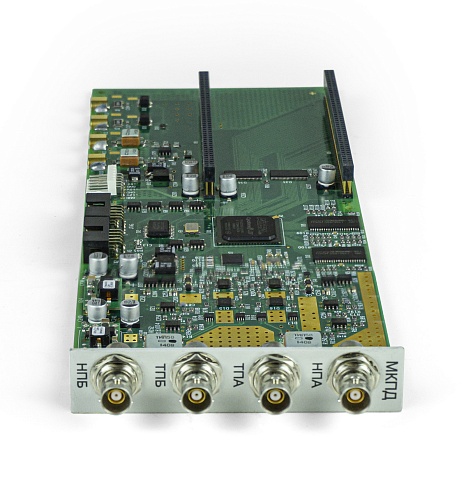

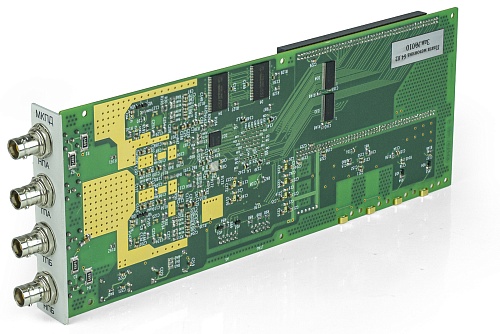

Модуль МКПД

Модуль МКПД
Заказать
Наименование для заказа: Модуль МКПД
Заказать
Интерфейс
ГОСТ Р 52070-2003;

Модуль МКПД выполняет функции универсального устройства интерфейса МКПД по ГОСТ Р 52070 и обеспечивает сопряжение с резервированной (дублированной) магистралью МКПД (с возможностью использования ответвителей с непосредственным подключением или ответвителей с использованием согласующих трансформаторов). Модуль обеспечивает возможность выполнения следующих основных функций:

  • передачу информации в режиме контроллера шины (КШ), в том числе с возможностями управления составом и временными параметрами передаваемой информации при реализации задач тестирования и отработки аппаратуры:
    1. внесение ошибок в передаваемую информацию, в том числе всех видов ошибок кодирования слов и ошибок словного состава сегментов сообщений, предусмотренных требованиями к тестеру согласно положениям ГОСТ Р 51739, ГОСТ Р 51765, ГОСТ Р 52073, ГОСТ Р 52074, ГОСТ Р 52075, включая возможность одновременной передачи в основную и резервную магистрали с наложением по времени передачи сегментов сообщений;
    2. передача командных сегментов сообщений с дополнением передаваемой информации словными последовательностями, имитирующими ответные сегменты сообщений от оконечных устройств;
    3. передача предварительно последовательно запрограммированных словных последовательностей, имитирующих ответные сегменты от оконечных устройств, в ответ на последовательно поступающие командные сегменты сообщений от внешнего (тестируемого) устройства – контроллера шины;
  • прием достоверных командных сегментов сообщений от контроллера шины МКПД и передачу ответной информации в режиме оконечных устройств (31ОУ), с возможностью по программным настройкам одновременно включать в работу любое подмножество ОУ с адресами ОУ от 0 до 30 включительно с индивидуальной настройкой правил реагирования для каждого адреса ОУ, в том числе с возможностями управления составом и временными параметрами передаваемой информации при реализации задач тестирования и отработки аппаратуры МКПД:
    1. внесение ошибок в передаваемую в МКПД информацию, в том числе всех видов ошибок кодирования слов и ошибок словного состава ответных сегментов сообщений, предусмотренных требованиями к тестеру согласно положениям ГОСТ Р 51739, включая возможность передачи ответного сегмента по альтернативной магистрали;
    2. использование адреса ОУ 31 в качестве собственного адреса ОУ (режим запрета групповых сообщений);
    3. использование подадресов 00000 и 11111 в качестве подадресов информационного обмена (режим запрета команд управления);
    4. задание подадресов приема и подадресов передачи для циркулярного возврата данных индивидуально для каждого включенного в работу адреса ОУ;
  • прием информации по резервированной магистрали МКПД и ее запись в ОЗУ модуля и в буферное ОЗУ НМ в режиме монитора шины (МШ);
  • возможность функционирования при одновременном включении режимов КШ, 31ОУ, МШ в любых сочетаниях;
  • дополнительную возможность использования двух внешних входных сигналов синхронизации, имеющих гальваническую развязку со схемой модуля, для общего старта работы КШ и для привязки моментов передачи в МКПД выбранных сообщений КШ. Свойство может использоваться для имитации работы устройств интерфейса МКПД в режиме КШ с привязкой моментов начала передачи периодических последовательностей сообщений к системному задающему сигналу (метке цикла);
  • дополнительную возможность формирования двух внешних выходных сигналов синхронизации, имеющих гальваническую развязку со схемой модуля, формируемых при условии обнаружения МШ слова, отвечающего заданному шаблону распознавания, и командного (ответного) слова с заданным адресом ОУ. Свойство может использоваться для синхронизации внешней измерительной аппаратуры.
Диапазон регулирования размаха амплитуды напряжения выходного сигнала МКПД не менее:
  • для трансформаторного подключения, на эквивалентной нагрузке 70 Ом: от 0,8 до 30,0 В
  • для непосредственного подключения, на эквивалентной нагрузке 35 Ом: от 0,3 до 10,0 В
Диапазон регулирования длительности фронта (среза) импульсов выходного сигнала МКПД: не менее от 65 до 350 нс и отдельная настройка для передачи сигнала, форма которого при длительности импульсов 500 нс аппроксимирует синусоидальный сигнал
Диапазон устанавливаемого смещения при внесении в выходной сигнал МКПД ошибки смещения пересечения нулевого уровня: ± 250 нс напряжения, с шагом установки 10 нс Номинальное значение порогового размаха амплитуды напряжения входного сигнала МКПД, распознаваемого приемником:
  • для трансформаторного подключения 0,75 В
  • для непосредственного подключения 1,00 В
Диапазон устанавливаемого количества разрядов в передаваемых в МКПД словах, при внесении ошибки количества разрядов: от 17 до 23 Диапазон устанавливаемой длительности пауз между последовательно передаваемыми в МКПД сегментами сообщений в режиме КШ: от 4 мкс с шагом установки 0,25 мкс
Диапазон устанавливаемой длительности паузы перед передачей в МКПД ответного слова в режиме ОУ: от 4 до 16383 мкс, с шагом установки 0,25 мкс Погрешность представления измеряемых значений длительности интервалов между последовательно принимаемыми по МКПД словами в режиме МШ не более: ± 0,25 мкс
Объем ОЗУ: 2 097 152 (8) 32-разрядных слов (Мбайт) Выходное напряжение высокого уровня сигналов интерфейса с носителя мезонинов, при выходном токе не более 12 мА: от 2,4 до 3,45 В
Выходное напряжение низкого уровня сигналов интерфейса с носителя мезонинов, при выходном токе не более 12 мА: не более 0,45 В Входное напряжение высокого уровня сигналов интерфейса с носителя мезонинов от 2,0 до 5,5 В
Входное напряжение низкого уровня сигналов интерфейса с носителя мезонинов: не более 0,8 В Выходное напряжение высокого уровня выходных сигналов внешней синхронизации, на нагрузке 50 Ом: от 2,8 до 3,45 В
Выходное напряжение низкого уровня выходных сигналов внешней синхронизации, на нагрузке 50 Ом: не более 0,45 В Входное напряжение высокого уровня входных сигналов внешней синхронизации (номинальное входное сопротивление 50 Ом): от 2,2 до 9,0 В
Входное напряжение низкого уровня входных сигналов внешней синхронизации (номинальное входное сопротивление 50 Ом): не более 0,8 В Максимальные значения токов потребления модуля по цепям питания от носителя мезонинов, мА, не более:
  • по номиналу напряжения питания 5,0 В: 2000 мА
  • по номиналу напряжения питания 12,0 В: 750 мА
  • по номиналу напряжения питания -12,0 В: 150 мА
Примечания
  • Входные и выходные электрические характеристики интерфейса МКПД модуля, не указанные в числе параметров настоящей таблицы – по ГОСТ Р 52070.
  • Сигналы внешней синхронизации имеют гальваническую развязку от электрической схемы модуля. Длительность активного (высокого) логического уровня напряжения выходных сигналов внешней синхронизации составляет (1,0 ± 0,1) мкс. При поступлении входных сигналов внешней синхронизации соответствующие узлы ФЛ ТКДИ, если распознавание соответствующих сигналов разрешено в конфигурации, срабатывают по фронту входного сигнала.
