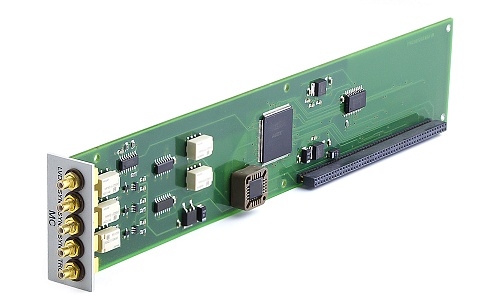

Интерфейсный модуль МС

Заказать

Наименование для заказа: МС

Заказать

Количеств входных каналов

Количество выходных каналов

Мезонинный модуль МС предназначен для приёма внешних команд и выдачи импульсов синхронизации на линии TTLTRG (для VXI и других приборов) и линии LVDS (для LXI приборов).

Драйвер МС

569.7 КБ

.rar

Количество входов 3 («SYN1», «SYN2», «SYN3»)	Количество выходов 2 («TRG», «LVDS»)
Индикация времени с помощью таймера. Таймер может быть сброшен и запущен по любому зарегистрированному событию или команде программы	Параметры таймера: разрядность 64 разряда; шаг задания времени таймера: 1 мкс, 10 мс, 10 мкс, 100 мс, 100 мкс, 1 с, 1 мс, 10 с
Регистрация и сохранение времени таймера при возникновении следующих событий: переход из уровня «лог.0» в «лог.1» на линии PUSK соединителя обмена данными с носителем мезонинов или любом из внешних входов; переход из уровня «лог.1» в «лог.0» на линии PUSK соединителя обмена данными с носителем мезонинов или любом из внешних входов; переход из низкого уровня к уровню «27 В» на любом из внешних входов; переход из уровня «27 В» к низкому уровню на любом из внешних входов;	Выдача импульсов синхронизации отрицательной полярности на выходы «TRG» и/или «LVDS» по любому зафиксированному событию или команде программ
	Параметры импульса на выходе «TRG»: уровень «лог.1» от 2,7 В до 5,0 В, уровень «лог.0» от 0 до 0,5 В, длительность импульса (1,0 ± 0,1) мкс
	Параметры импульса на выходе «LVDS»: амплитуда сигнала от 250 мВ до 450 мВ, длительность импульса (1,0 ± 0,1) мкс.
Габаритные размеры (Д х Ш х В) 266 х 50,8 х 22 мм	Масса 90 г
