МС-PXIe

Заказать

Наименование для заказа: МС-PXIe

Заказать

Форм-фактор

PXIe;

Описание
Технические характеристики

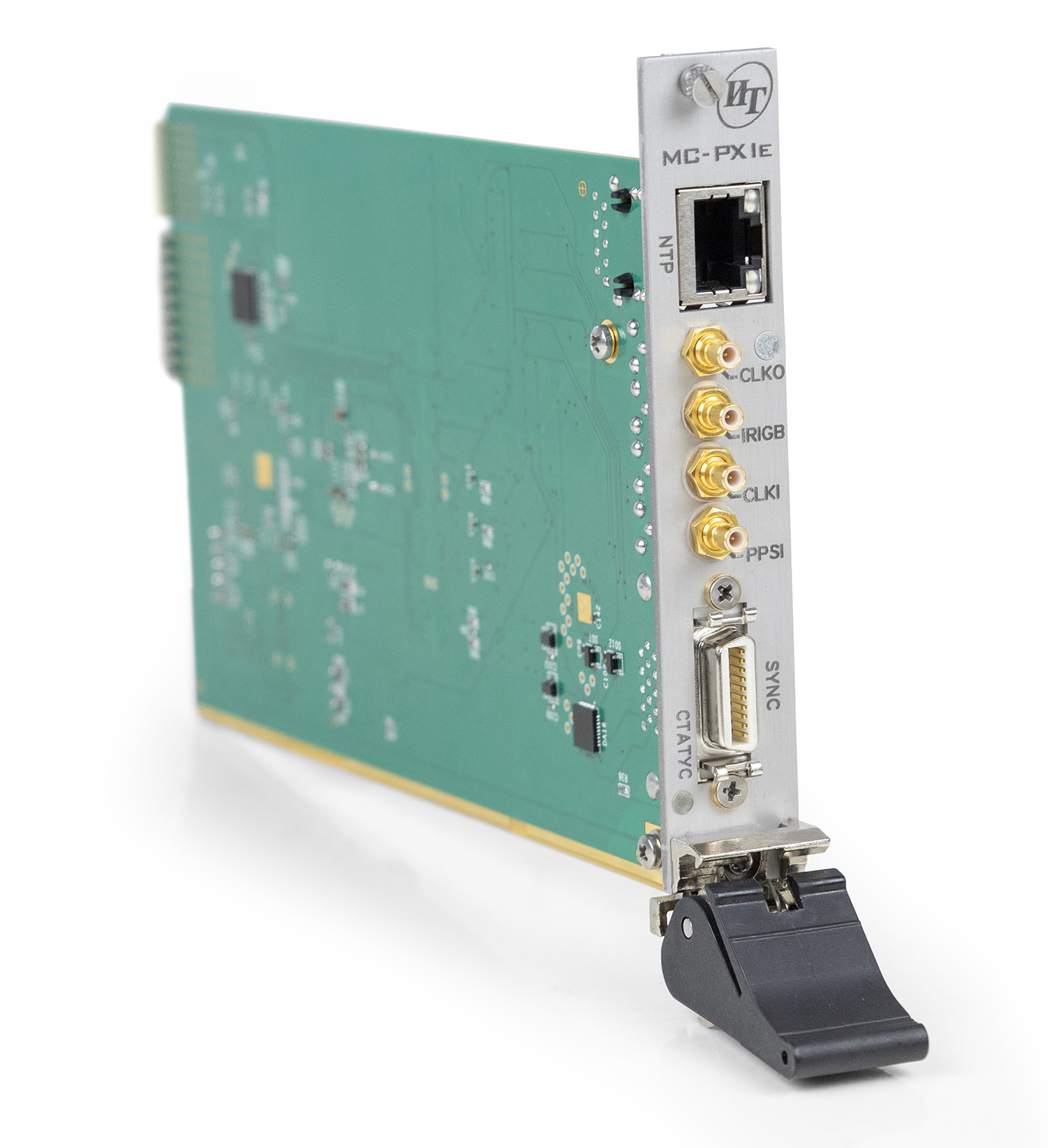

Модуль МС-PXIe предназначен для синхронизации между источником точного времени и абонентами.

Модуль обеспечивает:

прием (режим клиент), синхронизацию собственных таймеров и передачу (режим сервер) по интерфейсу Ethernet 10/100/1000BASE-T пакетов Network Time Protocol (NTP)
прием и синхронизацию собственных таймеров по стандартам IRIG-B DCLS (B002, B003, B006, B007), IRIG-B AM (B122, B123, B126, B127)
прием и синхронизацию собственных таймеров по сигналу внешней секундной метки ТТЛ уровня
преобразование синусоидального сигнала синхронизации, поданного на вход CLK_IN, в прямоугольный сигнал соответствующей частоты на выходе CLK_OUT
формирование импульсов синхронизации ТТЛ и LVDS уровней по событиям на внешних интерфейсах (TTL, LVDS, 27В, сухой контакт) и на PXI триггерах
фиксирование времени событий от программного обеспечения, на внешних интерфейсах и на PXI триггерах
генерацию тактового сигнала 10Мгц (опорный тактовый сигнал PXIe_CLK100) на LVDS выходы

Наименование сигнала	Уровни/временные характеристики
Сигналы ТТЛ	высокий уровень: не менее 2,4 В низкий уровень: не более 0,4 В максимальное напряжение: 5 В длительность входного сигнала: не менее 1 мкс
Триггерные линии PXIe	длительность входного и выходного сигнала: не менее 100 нс
«Сухой контакт»	сопротивление «сухого контакта» в состоянии «замкнуто» не более 5 Ом сопротивление «сухого контакта» в состоянии «разомкнуто» не менее 100 кОм уровень коммутируемого напряжения: 0 В длительность коммутации: не менее 1 мкс
«27В»	амплитуда сигнала низкого уровня: от 0 до 1 В, амплитуда сигнала высокого уровня: от 24 до 31 В длительность сигнала: не менее 1 мкс.
IRIG-B DCLS	высокий уровень: не менее 2,4 В низкий уровень: не более 0,4 В максимальное напряжение: не более 5 В
IRIG-B AM	амплитуда сигнала: не менее 2,5 В не более 5 В
CLK_IN	амплитуда сигнала: не менее 2,5 В не более 5 В частота 10 МГц
CLK_OUT	высокий уровень: не менее 2,4 В низкий уровень: не более 0,4 В максимальное напряжение: не более 5 В частота 10 МГц
