Измеритель напряжения МН32С

Измеритель напряжения МН32С
Заказать
Наименование для заказа: Измеритель мгновенных значений напряжения МН32С
Заказать
Диапазон измерения
± 10 В;
Количество каналов
32;
Наличие Госреестре СИ
да;
Период семплирования
302 мкс;

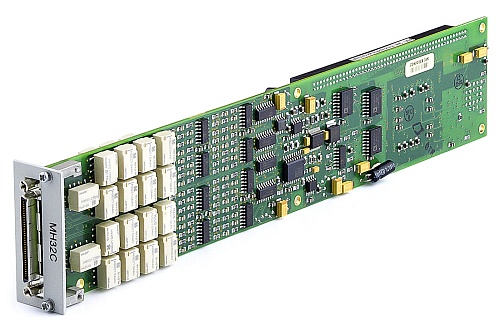

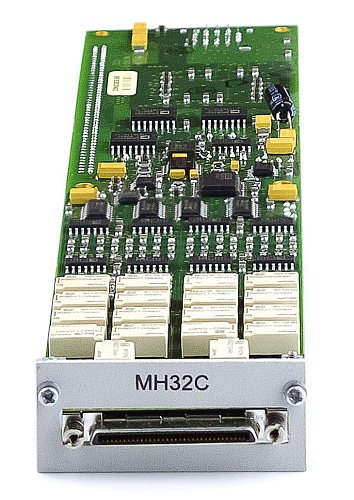

Мезонинный модуль (мезонин) МН32С предназначен для измерений мгновенных значений напряжения по тридцати двум дифференциальным каналам.

Мезонин по условиям применения соответствует требованиям к средствам измерений группы 3 по ГОСТ 22261-94.

Мезонин соответствует требованиям по безопасности, предъявляемым ГОСТ Р 51350 к аппаратуре класса III по способу защиты человека от поражения электрическим током в соответствии с классификацией по ГОСТ Р МЭК 536.

Мезонин выполняет измерения в следующих режимах:

  • «Однократный» – выполняется однократное измерение последовательности каналов заданных пользователем;
  • «Блочный» - измерения выполняются до получения заранее заданного количества отсчётов (результатов) последовательностей каналов заданных пользователем;
  • «Непрерывный» – измерения выполняются по заданной пользователем последовательности в непрерывном цикле до получения команды останова.

Все входные линии мезонина могут по команде пользователя отключаться от объекта контроля.

Количество измерительных каналов 32

Диапазоны измерений мгновенных значений напряжения:

  • от минус 10 до 10 В;
  • от минус 5 до 5 В;
  • от минус 2,5 до 2,5 В;
  • от минус 1 до 1 В;
  • от минус 500 до 500 мВ;
  • от минус 250 до 250 мВ;
  • от минус 125 до 125 мВ;
  • от минус 60 до 60 мВ;
  • от минус 30 до 30 мВ.

Максимальное допустимое напряжение на входах мезонина 35 В

Входное сопротивление измерительного канала 2 МОм

Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде семплирования и при температуре окружающей среды + (20 ± 2) °С, %:

  • ± [0,005 + 0,003(Uм/Ux - 1)]  для диапазона от минус 10 до 10 В;

  • ± [0,006 + 0,004(Uм/Ux - 1)]  для диапазона от минус 5 до 5 В;

  • ± [0,007 + 0,008(Uм/Ux - 1)]  для диапазона от минус 2,5 до 2,5 В;

  • ± [0,006 + 0,004(Uм/Ux - 1)]  для диапазона от минус 1 до 1 В;

  • ± [0,010 + 0,009(Uм/Ux - 1)]  для диапазона от минус 500  до 500 мВ;

  • ± [0,018 + 0,018(Uм/Ux - 1)]  для диапазона от минус 250 до 250 мВ;

  • ± [0,040 + 0,027(Uм/Ux - 1)]  для диапазона от минус 125 до 125 мВ;

  •  ± [0,080 + 0,060(Uм/Ux - 1)]  для диапазона от минус 60 до 60 мB;

  • ± [0,120 + 0,300(Uм/Ux - 1)]  для диапазона от минус 30 до 30 мВ.

Где Uм – значение верхней границы диапазона, Uх – измеренное значение.

Пределы допускаемой дополнительной относительной погрешности измерений значений напряжения при минимальном периоде семплирования для всех диапазонов измерений должны быть, % ± 0,002 T, где Т – отклонение температуры окружающей среды от значения  18 ºС (для интервала температур от 5 до 18 ºС) или от значения 22 ºС (для интервала температур от 22 до 40 ºС).

Период семплирования задаётся одинаковым для всех каналов, участвующих в измерении, в диапазоне от 302 мкс до 16,777214 с с шагом 1 мкс

Измерительные цепи мезонина гальванически развязаны от корпуса. Напряжение гальванической развязки не менее 200 В. Сопротивление гальванической развязки не менее 20 МОм

Габаритные размеры (Д х Ш х В) 266 х 50,8 х 22 мм Масса 150 г
