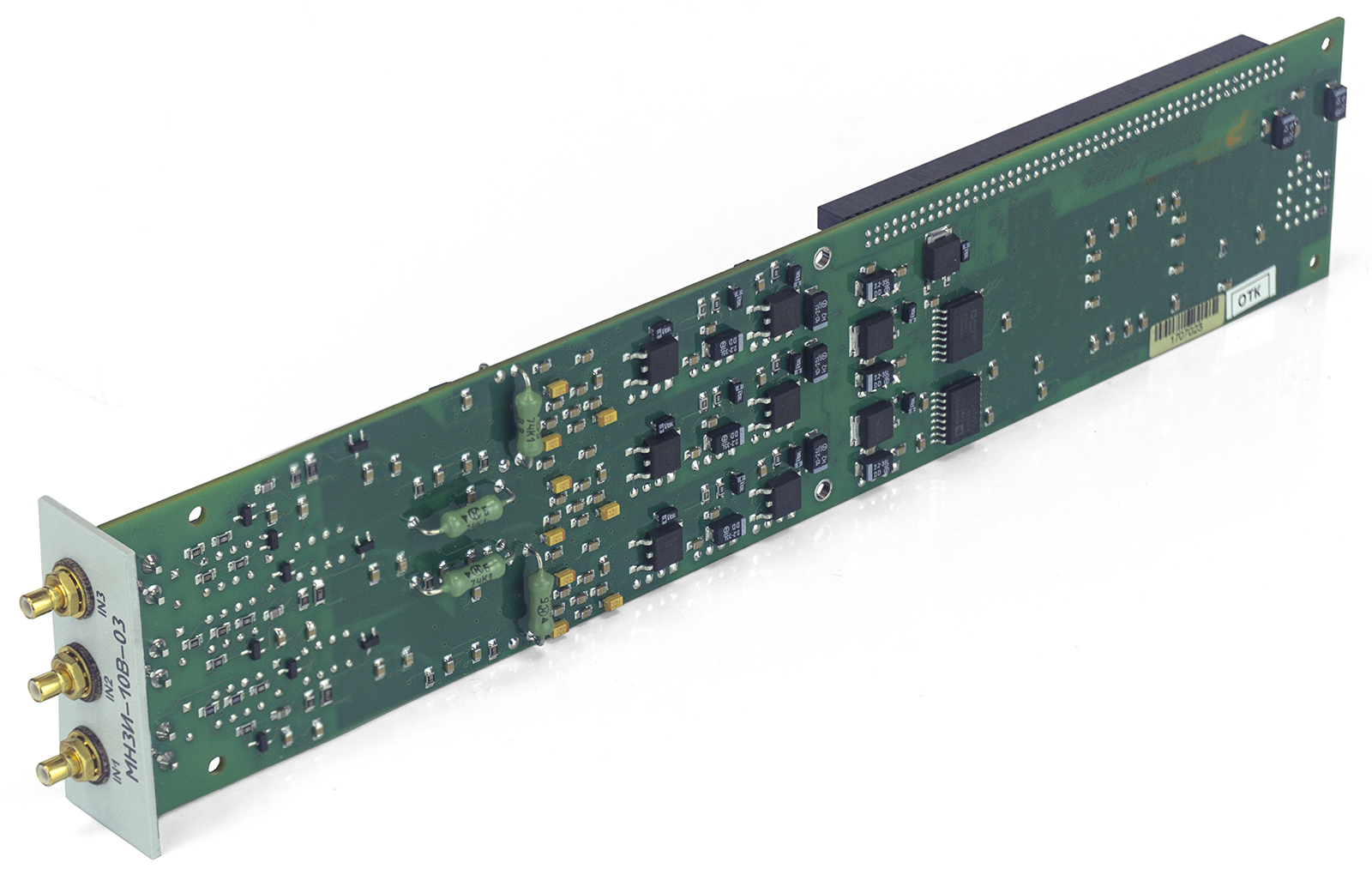

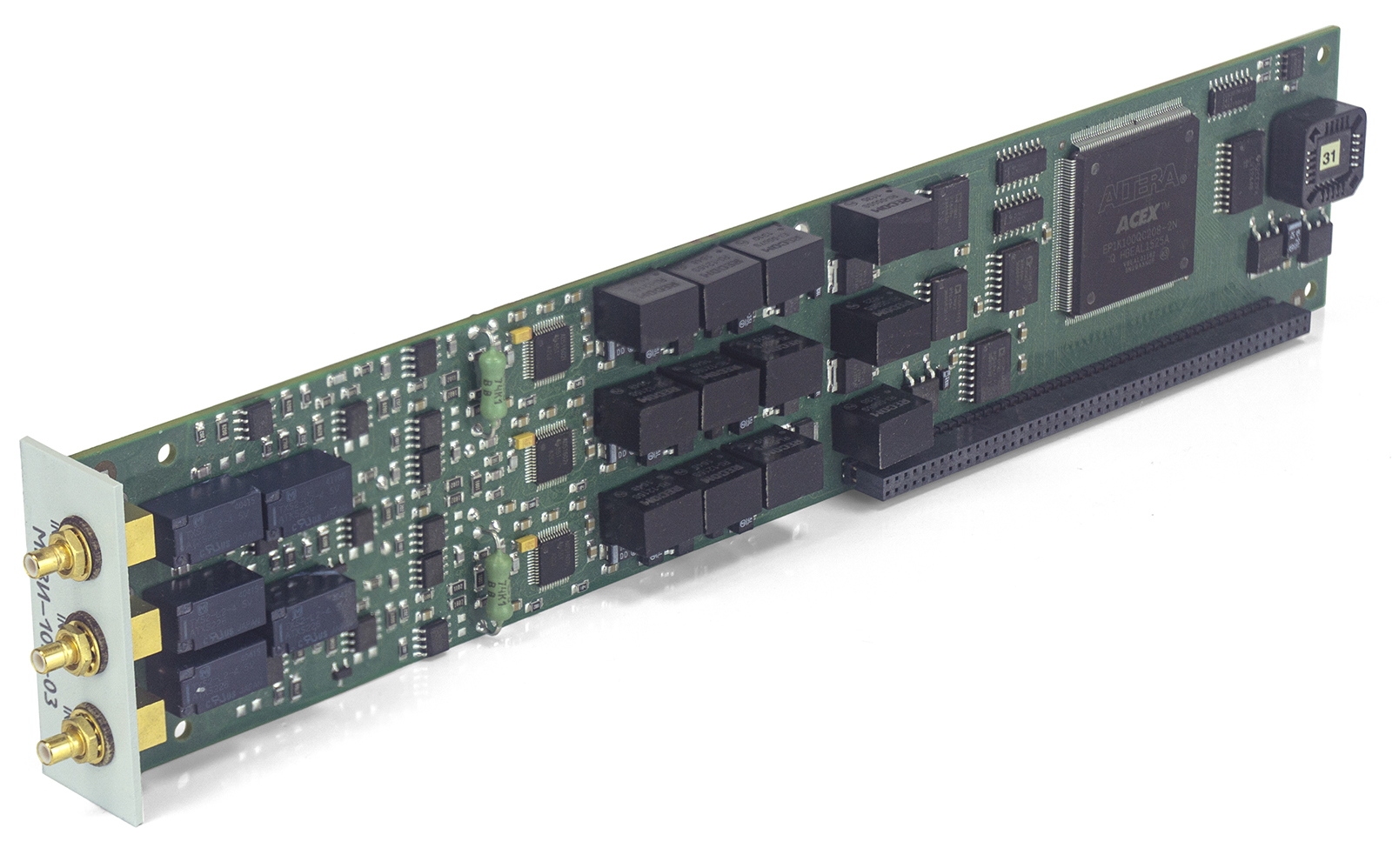

Измеритель напряжения МН3И

Измеритель напряжения МН3И
Заказать
Наименование для заказа: Измеритель мгновенных значений напряжения МН3И-10B
Заказать
Диапазон измерения
± 10 В;
Количество каналов
3;
Наличие Госреестре СИ
да;
Период семплирования
400 нс;
Ширина полосы пропускания
440 кГц;

М-модуль МН3И представляет собой мезонинный модуль, предназначенный для измерения мгновенного значения напряжения высокочастотных сигналов по 3-м гальванически изолированным друг от друга, цепей управления и корпуса крейта каналам.

М-модуль МН3И устанавливается на носитель мезонинов - модуль НМ и соединяется с ним по локальной информационной магистрали. На модуле НМ может быть установлено до четырех М-модулей различных типов. Модуль НМ совместно с установленными на нем М-модулями образует модуль VXI размера С-1 и используется для создания информационных измерительных VXI-систем.

Основные особенности М-модуля МН3И

  • каждый измерительный канал м-модуля имеет дифференциальный вход;
  • все измерительные каналы гальванически развязаны друг с другом, со схемами управления, линиями питания и общими (GND) магистрали VXI, а также от корпусом крейта;
  • каждый измерительный канал м-модуля имеет аналоговый фильтр 4-го порядка.
  • входы каждого измерительного канала подключаются к источнику сигнала через контакты реле. Это позволяет осуществлять коммутацию входных сигналов без предварительного отключения питания м-модуля (например для проведения самоконтроля).
  • в м-модуле реализована возможность аппаратного усреднения результатов измерений с целью увеличения точности и уменьшения потока информации по шине VXI.
  • в м-модуле предусмотрена возможность самоконтроля его основных функций;
  • м-модуль обеспечивает калибровку смещения нуля каждого измерительного канала в произвольный момент времени по команде, программно задаваемой пользователем.
  • Это позволяет обеспечивать высокую точность измерения при длительных испытаниях (до 350 часов и более) при изменении температуры окружающей среды.
  • в м-модуле реализованы 3 измерительных канала, каждый со своим АЦП, опрашиваемые синхронно.
Количество измерительных каналов 3 Входное сопротивление измерительного канала не менее 1 МОм

Диапазон измерений мгновенных значений напряжения зависит от варианта исполнения мезонина

Обозначение

Диапазон измерений

Ширина полосы пропускания измерительного канала по уровню -3 дБ

ФТКС.468266.031

от -10 до +10 В

(305 ± 10) кГц

ФТКС.468266.031-01

от -1 до +1 В

(310 ± 10) кГц

ФТКС.468266.031-02

от -0,1 до +0,1 В

(460 ± 10) кГц

ФТКС.468266.031-03

от -10 до 10

(610 ± 20) кГц

Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде семплирования (получения результатов измерений) при температуре окружающей среды (20 ± 2) ºС, %:

  • ±[0,025 + 0,025Ч(Uм/Ux - 1)] для диапазона измерений от -10 до 10 В и полосы пропускания (305 ± 10) кГц,
  • ±[0,045 + 0,035Ч(Uм/Ux - 1)] для диапазона измерений от -1 до 1 В и полосы пропускания (310 ± 10) кГц;
  • ±[0,350 + 0,350Ч(Uм/Ux - 1)] для диапазона измерений от -100 до 100 мВ и полосы пропускания (460 ± 10) кГц;
  • ±[0,050 + 0,050Ч(Uм/Ux - 1)] для диапазона измерений от -10 до 10 В и полосы пропускания (610 ± 20) кГц.

где Uм – значение верхней границы диапазона, Uх – измеренное значение;

Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде семплирования для всех диапазонов измерений, %:

± 0,002 T,

где Т – отклонение температуры окружающей среды от значения 18 єС (для интервала температур от 5 до 18 ºС) или от значения 22 ºС (для интервала температур от 22 до 40 ºС).

Период получения результатов измерений (период семплирования) задается программно в интервале от 400 нс до 26,214 мс с шагом 400 нс Измерительные цепи мезонина гальванически развязаны от корпуса крейта. Электрическая прочность изоляции гальванической развязки не менее 200 В. Сопротивление изоляции гальванической развязки не менее 20 МОм
Диапазон допустимых (безопасных) значений входного напряжения от -35 В до +35 В
