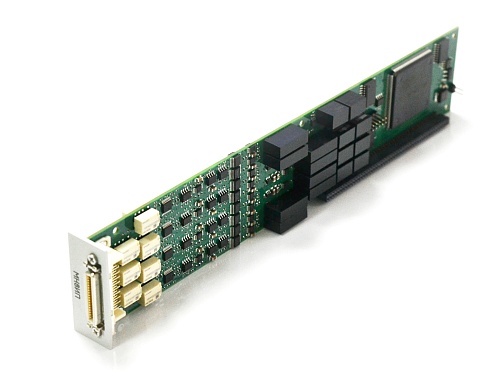

Измеритель напряжения МН8ИП

Измеритель напряжения МН8ИП
Заказать
Наименование для заказа: ИЗМЕРИТЕЛЬ МГНОВЕННЫХ ЗНАЧЕНИЙ НАПРЯЖЕНИЯ МН8ИП
Заказать
Диапазон измерения
± 10 В;
Количество каналов
8;
Наличие Госреестре СИ
да;
Период семплирования
5,0 мкс;
Ширина полосы пропускания
31 кГц;

Мезонинный модуль (мезонин) МН8ИП предназначен для измерений мгновенных значений напряжения по восьми дифференциальным изолированным друг от друга и цепей управления каналам.

Мезонин МН8ИП выполняет измерения в следующих режимах:

  • «Однократный» – выполняется однократное измерение по всем каналам;
  • «Блочный» - измерения выполняются до получения заранее заданного количества отсчётов (результатов) по всем каналам;
  • «Непрерывный» – измерения выполняются по всем каналам в непрерывном цикле до получения команды останова.

Входные линии измерительных каналов обеспечивают возможность программно-управляемого подключения и отключения объекта контроля.
Мезонин МН8ИП по условиям применения соответствует требованиям к средствам измерений группы 3 по ГОСТ 22261-94.
Мезонин соответствует требованиям по безопасности, предъявляемым ГОСТ Р 51350-99 к аппаратуре класса III по способу защиты человека от поражения электрическим током в соответствии с классификацией по ГОСТ Р МЭК 61140-2000.


Количество измерительных каналов 8 Максимальное допустимое входное напряжение не более 25 В
Диапазоны измерений:
  • от минус 10 В до плюс 10 В;
  • от минус 1 В до плюс 1 В;
  • от минус 0,1 В до плюс 0,1 В.
Аппаратное усреднение результатов измерений напряжения. Количество усреднений от 1 до 16383 с шагом 1
Минимальный период получения результатов измерения (период семплирования) составляет не более (5,0 ± 0,5) мкс. Входное сопротивление измерительного канала не менее 1 МОм
Период семплирования задаётся одинаковым для всех каналов в диапазонах:
  • от 5 мкс до 82 мс с шагом не более 5 мкс;
  • от 82 мс до 1 с  с шагом не более 100 мкс.
Ширина полосы пропускания канала по уровню минус 3 дБ при минимальном периоде семплирования (31 ± 2) кГц
Пределы допускаемой основной относительной погрешности измерений напряжения для всех диапазонов измерений при минимальном периоде семплирования и при температуре окружающей среды (20 ± 2) ºС, %:
  • ± [0,030 + 0,015 × (Uм/Ux - 1)] для диапазона от минус 10 до плюс 10 В;
  • ± [0,030 + 0,015 × (Uм/Ux - 1)] для диапазона от минус 1 до плюс 1 В;
  • ± [0,060 + 0,030 × (Uм/Ux - 1)] для диапазона от минус 0,1 до плюс 0,1 В,
где Uм – значение верхней границы диапазона; Uх – измеренное значение.

Пределы допускаемой дополнительной относительной погрешности измерений значений напряжения при минимальном периоде семплирования для всех диапазонов измерений, %

± 0,002 × T,

где Т – отклонение температуры окружающей среды от значения 18 ºС (для интервала температур от плюс 5 до плюс 18 ºС) или от значения 22 ºС (для интервала температур от плюс 22 до плюс 40 ºС)

Неравномерность амплитудно-частотной характеристики измерительного канала в полосе частот от 0 до 10 кГц не хуже минус 0,3 дБ
Проверка основных технических характеристик в режиме самоконтроля Измерительные цепи мезонина гальванически развязаны от корпуса носителя мезонинов
Сопротивление изоляции гальванической развязки не менее 20 МОм Электрическая прочность изоляции гальванической развязки не менее 200 В
Габаритные размеры (Д х Ш х В) 266 х 50,8 х 22 мм Масса 185 г
