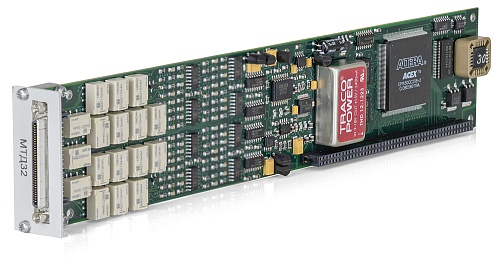

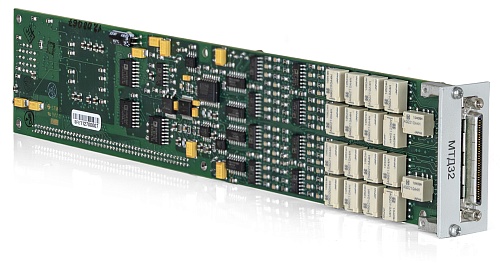

Измеритель тока МТД32

Измеритель тока МТД32
Заказать
Наименование для заказа: Измеритель мгновенных значений силы тока МТД32
Заказать
Диапазон измерения
0 - 20 мА;
Количество каналов
32;
Наличие Госреестре СИ
да;
Период семплирования
302 мкс;

Мезонинный модуль (мезонин) МТД32 предназначен для измерения мгновенных значений силы тока по 32-м каналам.

Мезонин МТД32 выполняет измерения в следующих режимах:

  • «Однократный» – выполняется однократное измерение последовательности каналов заданных пользователем;
  • «Блочный» - измерения выполняются до получения заранее заданного количества отсчётов (результатов) последовательностей каналов заданных пользователем;
  • «Непрерывный» – измерения выполняются по заданной пользователем последовательности в непрерывном цикле до получения команды останова.

Мезонин МТД32 по условиям применения соответствует требованиям к средствам измерений группы 3 по ГОСТ 22261-94.

Мезонин соответствует требованиям по безопасности, предъявляемым ГОСТ Р 51350 к аппаратуре класса III по способу защиты человека от поражения электрическим током в соответствии с классификацией по ГОСТ Р МЭК 536.

Количество измерительных каналов 32. Диапазоны измерений мгновенных значений силы тока:
  • от 0 до 20 мА;
  • от 0 до 5 мА.
Пределы допускаемой основной относительной погрешности измерений мгновенных значений силы тока при минимальном периоде семплирования и при температуре окружающей среды  +(20 ± 2) °С должны быть, %:
  • ±[0,03 + 0,015(Iм/Ix - 1)] для диапазона от 0 до 20 мА;
  • ±[0,04 + 0,015(Iм/Ix - 1)] для диапазона от 0 до 5 мА,
где Iм – значение верхней границы диапазона, Iх – измеренное значение.
Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений силы тока при минимальном периоде семплирования, % ± 0,002 × T, где Т – отклонение температуры окружающей среды от значения 18 ºС (для интервала температур от 5 до 18 ºС) или от значения 22 ºС (для интервала температур от 22 до 40 ºС)
Максимальное допустимое значение силы тока на измерительных шунтах мезонина не более 30 мА Период получения результатов измерений задаётся одинаковым для всех каналов, участвующих в измерениях, в диапазоне от 302 мкс до 16,777214 с шагом 1 мкс
Сопротивление измерительного шунта 240,0 ± 0,1 Ом Измерительные цепи мезонина гальванически развязаны от корпуса. Напряжение гальванической развязки не менее 150 В. Сопротивление гальванической развязки не менее 20 МОм
Габаритные размеры (Д х Ш х В) 266 х 50,8 х 22 мм Масса 150 г
