Логический анализатор ЛАРС

Логический анализатор ЛАРС
Заказать
Наименование для заказа: МОДУЛЬ ЛАРС
Заказать
Форм-фактор
VXI;
Количество каналов
48;

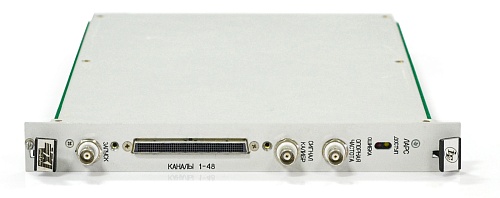

Модуль предназначен для применения в составе автоматизированной системы контроля стандарта VXI в качестве логического анализатора и трассировщика интерфейсов.

Модуль выполнен в стандарте VXI, является устройством на базе регистров и имеет размеры С-1.

Основным применением модуля ЛАРС является одновременный контроль параллельных интерфейсов и магистралей при котором требуется одновременная оценка логических сигналов на большом количестве линий (48 каналов на один модуль).

Анализатор позволяет получить полную картину временных диаграмм и запомнить до 512К слов индивидуально по каждому каналу, а также оценить влияние на магистраль различных устройств работающих в активном или пассивном режиме. Наличие памяти по каждому каналу позволяет оценивать надежность работы магистралей. При одновременной работе анализатора ЛАРС и осциллографа OSC4 можно получить качественные параметрические оценки сигналов на магистрали, дополнительно анализируя фронты сигналов.

Определение состояний входных сигналов производится по двум порогам - для лог. 0 и лог. 1, что позволяет:

  • в режиме ЛА определять три состояния входных сигналов:
    • состояние лог. 0,
    • состояние лог. 1
    • промежуточное состояние, а также длительность фронта и среза сигналов.
  • в режиме Т задавать гистерезис для порога переключения (в режиме Т промежуточное состояние не фиксируется),
  • в режиме ЛА регистрировать наличие коротких импульсов (просечек) между двумя тактовыми импульсами.

Для каждой группы каналов предусмотрена отдельная установка порогов напряжений для уровней лог. 0 и лог. 1.

В модуле предусмотрена возможность управления периодом дискретизации и программный выбор источника опорной частоты:

  • внутренний генератор;
  • внешний генератор 10 МГц.

Калибровка модуля производится автоматически. Результаты калибровки, содержащие коэффициенты пересчета и поправки смещения, хранятся в энергонезависимой памяти.

Калибровка и самоконтроль модуля производится с помощью встроенного генератора тестового сигнала.

Количество каналов - 48 (6 групп по 8 каналов) Диапазон установки порогов логических уровней ±6 В
Дискретность установки порогов напряжений для обоих уровней 50 мВ Погрешность установки порогов – не более 5 %
Входное сопротивление каналов 100 кОм Входная емкость 2 пФ
Максимальная частота дискретизации 100 МГц Диапазон установки периода дискретизации от 10 нс до 2550 нс с дискретностью 10 нс
Опорная частота модуля 10 МГц Программный выбор источника опорной частоты:
  • внутренний генератор;
  • внешний генератор 10 МГц
Напряжение сигнала частотой 10 МГц, подаваемого на вход “Опорная частота” от 0 до +5 В. Уровень входного и выходного сигналов – TTL  Количество синхронизирующих событий (для режима Т) 32 (16 каналов, по фронту и по срезу в каждом)
Объем запоминаемой информации 512К отсчетов по каждому каналу

Характеристики запуска:

  • Режимы запуска автоматический (программный), ждущий
  • Напряжение сигнала, подаваемого на вход “Запуск” от 0 до +5 В, уровень входного сигнала – TTL, активный уровень – лог. 0.
Габаритные размеры (Д х Ш х В) 368,5 х 30,2 х 262,2 мм Масса 2,2 кг
