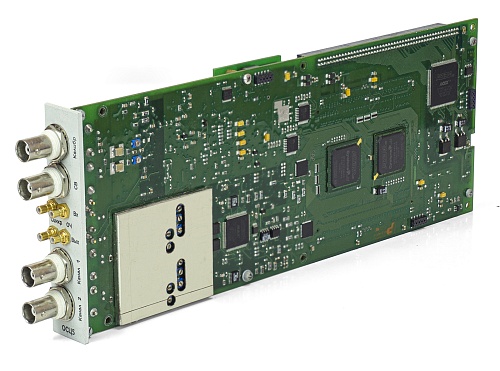

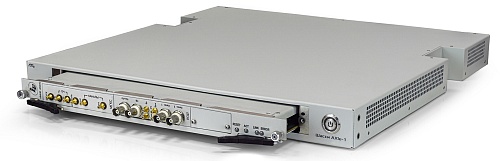

Цифровой осциллограф МОСЦ5

Цифровой осциллограф МОСЦ5
Заказать
Наименование для заказа: ОСЦИЛЛОГРАФ ЦИФРОВОЙ ОСЦ5
Заказать
АЦП
14 бит;
Диапазон измерения
± 150 В;
Количество каналов
2;
Частота семплирования
200 МГц;
Ширина полосы пропускания
50 МГц;

МОСЦ5 предназначен для преобразования мгновенных значений напряжения электрического сигнала в цифровой код, измерения мгновенных значений напряжения, измерения интервалов времени между двумя мгновенными значениями напряжения по двум независимым каналам с гальванической развязкой.
МОСЦ5 по условиям применения соответствует требованиям к средствам измерений группы 3 по ГОСТ 22261-94.

МОСЦ5 обеспечивает:

  • цифро-аналоговое преобразование мгновенных значений напряжения входных сигналов по двум каналам с заданной частотой дискретизации и запись полученной измерительной информации в установленную на мезонине память.
  • возможность программно управляемого подключения к объекту контроля и отключения от объекта контроля входных сигнальных линий измерительных каналов
  • возможность установки параметров запуска: фонт запускающего сигнала для «внутреннего» режима запуска; срез запускающего сигнала для «внутреннего» режима запуска; время измерения, предшествующее появлению синхрособытия;
  • возможность выбора следующих запускающих событий: по команде программы («программный» режим запуска); достижение входным сигналом установленного порога запуска на одном (выбранном) из двух каналов («внутренний» режим запуска); достижение входным сигналом установленного порога запуска на аналоговом синхровходе (соединитель «СВ» на лицевой панели мезонина);
  • программную установку следующих режимов работы каналов по постоянному току: «открытый вход» (отсутствие на входе разделительной емкости); «закрытый вход» (наличие на входе разделительной емкости)

Каналы МОСЦ5 гальванически развязаны от корпуса мезонина и сигналов управления.

Измерение мгновенных значений напряжений по входам каждого канала
Обозначение
диапазона
«± 0,05 В» «± 0,1 В» «± 0,25 В» «± 0,5 В» «± 1 В» «± 2,5 В»
Размах входного
напряжения, В
от - 0,05 до + 0,05 В от - 0,10 до + 0,10 В от - 0,25 до + 0,25 В от - 0,50 до + 0,50 В
от - 1,00 до + 1,00 В от - 2,50 до + 2,50 В

Обозначение
диапазона
«± 5 В» «± 10 В» «± 25 В» «± 50 В» «± 100 В» «± 150 В»
Размах входного
напряжения, В
от - 5,00 до + 5,00 В от - 10,00 до + 10,00 В от - 20,00 до + 20,00 В от - 50,00 до + 50,00 В от - 100,00 до + 100,00 В от - 150,00 до + 150,00 В
Полоса пропускания каждого канала по уровню минус 3 дБ: 50 МГц Количество разрядов АЦП в каждом канале - 14
Программная установка значений входного сопротивления для каждого канала:
50 Ом ±2% для диапазонов 1 МОм ±1% для диапазонов
«± 0,05 В» «± 0,05 В»
«± 0,1 В» «± 0,1 В»
«± 0,25 В» «± 0,25 В»
«± 0,5 В» «± 0,5 В»
«± 1 В» «± 1 В»
«± 2,5 В» «± 2,5 В»
«± 5 В» «± 5 В»
  «± 10 В»
  «± 25 В»
  «± 50 В»
  «± 100 В»
  «± 150 В»
Установка напряжения смещения сигнала для каждого канала выполняется в пределах выбранного диапазона измерений. Пределы допускаемой погрешности установки напряжения смещения, приведенной к значению верхней границы диапазона измерений, равны ± 0,6 %. Дискретность установки напряжения смещения:
  • 100 мкВ в диапазоне «± 0,05 В»;
  • 200 мкВ в диапазоне «± 0,1 В»;
  • 500 мкВ в диапазоне «± 0,25 В»;
  • 1 мВ в диапазоне «± 0,5 В»;
  • 2 мВ в диапазоне «± 1 В»;
  • 5 мВ в диапазоне «± 2,5 В»;
  • 10 мВ в диапазоне «± 5 В»;
  • 20 мВ в диапазоне «± 10 В»;
  • 50 мВ в диапазоне «± 25 В»;
  • 100 мВ в диапазоне «± 50 В»;
  • 200 мВ в диапазоне «± 100 В»;
  • 300 мВ в диапазоне «± 150 В»
Пределы приведенной к значению верхней границы диапазона допускаемой погрешности измерений мгновенных значений напряжения по каждому каналу равны
± 0,6 %
Максимальное неразрушающее напряжение, подаваемое на входы каналов мезонина при времени непрерывного воздействия, не превышающем 1 мин, не более:
  • ± 7,5 В при входном сопротивлении 50 Ом;
  • ± 200 В при входном сопротивлении 1 МОм
Пределы допускаемой абсолютной погрешности измерений интервалов времени в диапазоне измерений от 5,12 мкс до 13743,686 c

± [0,0000025Tx + Тд],

где Тх – измеряемый интервал времени; Тд - период дискретизации
Измерение сигнала с максимальной частотой дискретизации равной 200 МГц. Установка значений периода дискретизации (Тд): 5 нс и от 10 до 655350 нс с шагом 10 нс Программная установка одинакового для обоих каналов времени измерения в диапазоне от 5,12 мкс до 13743,686 секунд с шагом (Tд × 1024), где Tд – период дискретизации. Внутри диапазона время измерения определяется по формуле
N × Тд,
где N – число отсчетов, записываемых в ОЗУ в течение одного цикла измерения; Тд - период дискретизации
ОЗУ для хранения результатов преобразования по каждому каналу
Диапазон установки порога запуска во «внутреннем» режиме запуска соответствует выбранному диапазону измерений. Дискретность установки порога запуска равна значению <значение верхней границы диапазона измерений, В> / 128 Время измерения, предшествующее появлению синхрособытия устанавливается в диапазоне от 16Тд до (T – 16Тд) секунд с шагом 16Тд секунд, где Тд – период дискретизации, Т – время измерения
Сигнал, выдаваемый от внутреннего источника запуска, имеет форму прямоугольного импульса, параметры которого соответствуют логическим уровням ИМС типа TTL:
  • уровень логического нуля – от 0 до 0,8 В;
  • уровень логической единицы – от 2,4 до 5 В
Программная установка параметров при запуске от сигнала, подаваемого на соединитель «СВ»:
  • уровень запуска – от минус 5 до плюс 5 В с шагом 0,1 В;
  • событие запуска – срез/фронт сигнала.
Программный выбор источников опорной частоты:
  • внутренний генератор;
  • внешний генератор, от которого сигнал с частотой 10 МГц должен подаваться на соединитель мезонина «ОЧ ВХ». Уровень входного сигнала должен соответствовать логическим уровням ИМС типа TTL (лог.0 - от 0 до 0,8 В; лог.1 - от 2,4 до 5,5 В)
По команде программы выдается сигнал от внутреннего генератора опорной частоты. Параметры сигнала внутреннего генератора опорной частоты:
  • частота – 10 МГц;
  • уровни формируемого сигнала соответствуют логическим уровням ИМС типа TTL (лог.0 - от 0 до 0,8 В; лог.1 - от 2,4 до 5,5 В)
Время нарастания в каждом канале не более 7 нс Электрическая прочность гальванической развязки не менее 200 В. Сопротивление гальванической развязки не менее 20 МОм
Габаритные размеры (Д х Ш х В) 280,5 × 101 × 22 мм Масса 400 г
