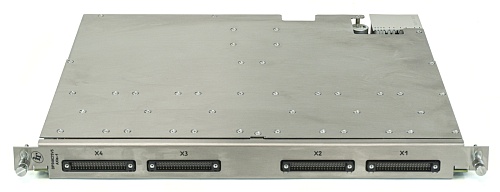

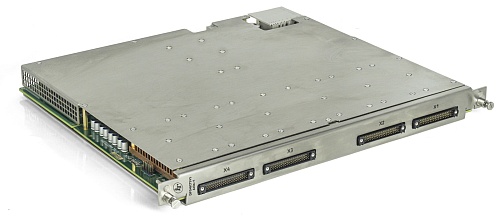

Каждый модуль DPS48C7V5 содержит до 48 независимых измерительных каналов питания (DPS), каждый из которых может задавать, измерять и контролировать напряжение и силу тока.
На каждом канале DPS, предусмотрена 4-проводная схема включения, обеспечивающая стабилизацию напряжения питания и измерение постоянного напряжения, непосредственно на выводах питания и земли испытуемой микросхемы. На каждом канале предусмотрена цепь эквипотенциальной поверхности (Guard).
Каждый канал DPS обеспечивает для испытуемой микросхемы следующие режимы:
- формирование программируемой величины постоянного напряжения питания и ее измерение (FVMV);
- формирование программируемой величины постоянного напряжения питания и измерение силы тока потребления (FVMI);
- измерение постоянного напряжения в высокоимпедансном состоянии (FNMV);
- ограничение величины силы тока нагрузки, по двум независимым программируемым уровням, в каждом диапазоне силы тока, в режимах FVMV, FVMI.
Допускаются параллельные соединения каналов DPS – группами для питания испытуемых микросхем, сила тока потребления которых превышает максимальную силу тока одного канала.
Каждый канал DPS содержит компараторы верхнего и низкого уровней, обеспечивающих:
- контроль отклонения напряжения питания, в режиме измерения напряжения (MV);
- контроль отклонения тока потребления, в режиме измерения тока (MI).
Каждый канал DPS обеспечивает формирование программируемой величины скорости нарастания выходного напряжения. Типовые значения скорости нарастания выходного напряжения соответствуют ряду: 1 В/мкс, 875 мВ/мкс, 750 мВ/мкс, 625 мВ/мкс, 500 мВ/мкс, 437,5 мВ/мкс, 350 мВ/мкс, 313 мВ/мкс. Каждый канал DPS обеспечивает измерение формы напряжения переменного тока в режиме цифрового преобразователя сигнала. Каждый канал DPS содержит функции формирования программных событий, при переходе канала питания в режим ограничения тока или при обнаружении электрических нарушений в четырех - проводной схеме включения. Все каналы DPS и группы каналов DPS, соединенные параллельно, могут быть запрограммированы на включение и/или отключение в заданном порядке и по программным событиям. Максимальная емкость нагрузки каждого канала DPS или группы каналов DPS, соединенных параллельно равна 160 мкФ.
| Характеристика | Диапазон напряжения | Диапазон силы тока | Пределы допускаемой абсолютной погрешности |
| Формирование постоянного напряжения | от −7,5 В до 7,5 В | ±1,2 А; ±0,5 А | ±(0,001×U+5) мВ |
| от −8,5 В до 8,5 В | ±25 мА; ±2,5 мА; ±250 мкА; ±25 мкА; ±5 мкА | ±(0,001×U+5) мВ | |
| Измерение постоянного напряжения | от −7,5 В до 7,5 В | ±1,2 А; ±0,5 А | ±(0,001×U+5) мВ |
| от −8,5 В до 8,5 В | ±25 мА; ±2,5 мА; ±250 мкА; ±25 мкА; ±5 мкА | ±(0,001×U+5) мВ | |
| Измерение силы постоянного тока | от −7,5 В до 7,5 В | ±1,2 А | ±(0,003×I+600) мкА |
| ±0,5 А | ±(0,003×I+250) мкА | ||
| от −8,5 В до 8,5 В | ±25 мА | ±(0,003×I+12,5) мкА | |
| ±2,5 мА | ±(0,003×I+1,3) мкА | ||
| ±250 мкА | ±(0,003×I+160) нА | ||
| ±25 мкА | ±(0,003×I+50) нА | ||
| ±5 мкА | ±(0,003×I+35) нА | ||
| Ограничение силы постоянного положительного тока | от −7,5 В до 7,5 В | от 0,12 до 1,32 А | ±(0,02×I+20) мА |
| от 0,05 до 0,55 А | ±(0,02×I+8) мА | ||
| от −8,5 В до 8,5 В | от 2,5 до 27,5 мА | ±(0,02×I+400) мкА | |
| от 0,25 до 2,75 мА | ±(0,02×I+40) мкА | ||
| от 25 до 275 мкА | ±(0,02×I+4) мкА | ||
| от 2,5 до 27,5 мкА | ±(0,02×I+400) нА | ||
| от 0,5 до 5,5 мкА | ±(0,02×I+80) нА | ||
| Ограничение силы постоянного отрицательного тока | от −7,5 В до 7,5 В | от −0,12 до −1,32 А | ±(0,02×I+20) мА |
| от −0,05 до −0,55 А | ±(0,02×I+8) мА | ||
| от −8,5 В до 8,5 В | от −2,5 до −27,5 мА | ±(0,02×I+400) мкА | |
| от −0,25 до −2,75 мА | ±(0,02×I+40) мкА | ||
| от −25 до −275 мкА | ±(0,02×I+4) мкА | ||
| от −2,5 до −27,5 мкА | ±(0,02×I+400) нА | ||
| от −0,5 до −5,5 мкА | ±(0,02×I+80) нА |
| Параметрические характеристики канала HCDPS в режиме параллельной работы | |||
| Характеристика | Количество параллельных каналов питания | Диапазон силы тока | Пределы допускаемой абсолютной погрешности |
| Формирование постоянного напряжения | от 2 до 24 шт. | от ±2 А до ±24 А | ±(0,002×U+10) мВ |
| Измерение постоянного напряжения | от 2 до 24 шт. | от ±2 А до ±24 А | ±(0,002×U+10) мВ |
| Измерение силы постоянного тока | 2 шт. | ±2 А | ±(0,005×I+10) мА |
| 4 шт. | ±4 А | ±(0,005×I+20) мА | |
| 6 шт. | ±6 А | ±(0,005×I+30) мА | |
| 8 шт. | ±8 А | ±(0,005×I+40) мА | |
| 10 шт. | ±10 А | ±(0,005×I+50) мА | |
| 12 шт. | ±12 А | ±(0,005×I+60) мА | |
| 14 шт. | ±14 А | ±(0,005×I+70) мА | |
| 16 шт. | ±16 А | ±(0,005×I+80) мА | |
| 18 шт. | ±18 А | ±(0,005×I+90) мА | |
| 20 шт. | ±20 А | ±(0,005×I+100) мА | |
| 22 шт. | ±22 А | ±(0,005×I+110) мА | |
| 24 шт. | ±24 А | ±(0,005×I+120) мА | |
