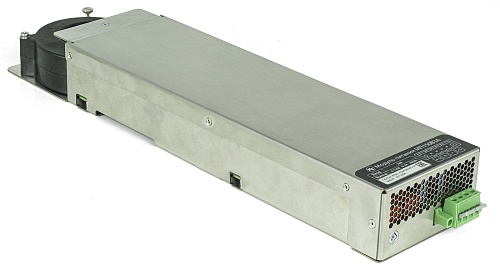

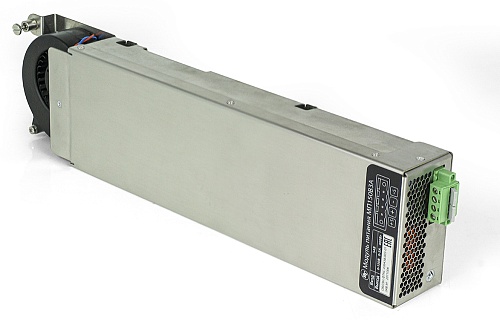

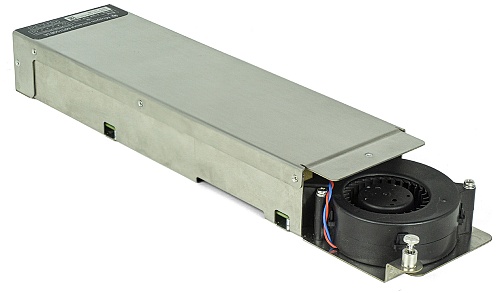

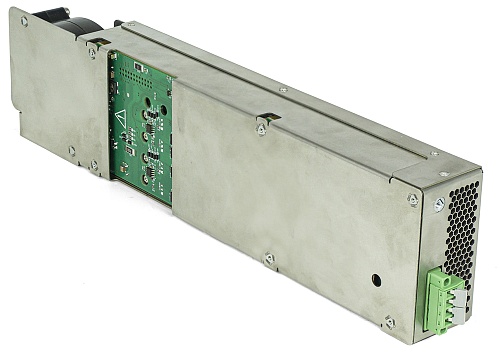

Модуль питания МП150В3A

Модуль питания МП150В3A
Заказать
Наименование для заказа: Модуль питания МП150В3A
Заказать
Форм-фактор
LXI;
Диапазон выходного напряжения
1 – 150 В;
Диапазон выходного тока
0,1 – 3 А;

Модуль питания обеспечивает возможность самоконтроля при включении в составе блока базового.

Модуль питания обеспечивает воспроизведение напряжения постоянного тока и силы постоянного тока по одному каналу.

Модуль питания обеспечивает два режима работы:

  • режим стабилизации напряжения постоянного тока – в данном режиме модуль питания воспроизводит заданное значение напряжения постоянного тока;

  • режим стабилизации силы постоянного тока – в данном режиме модуль питания воспроизводит заданное значение силы постоянного тока.

Модуль питания обеспечивает на выходе защиту от перегрузки по току и защиту от короткого замыкания с возможностью возврата в рабочий режим.

Предварительные технические характеристики

Технические характеристики в режиме стабилизации напряжения постоянного тока
Диапазон воспроизводимого напряжения постоянного тока 1 – 150 В Шаг установки воспроизводимого напряжения постоянного тока 0,01 В
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения, В

± (0,1·10-2 Uуст + 0,15)

Пределы допускаемой абсолютной погрешности измерения выходного напряжения, В

± (0,1·10-2 Uизм + 0,15)

Нестабильность выходного напряжения при изменении напряжения питания в пределах (220 ± 22) В не более ± 15 мВ Нестабильность выходного напряжения при изменении тока нагрузки от 100 до 10 % от конечного значения диапазона измерений не более ± 50 мВ
СКЗ уровня пульсаций выходного напряжения при выходном токе. Соответствующем 90 % от конечного значения диапазона измерений не более 20 мВ
Технические характеристики в режиме стабилизации силы постоянного тока
Диапазон воспроизводимой силы постоянного тока 0,1 – 3 А Шаг установки воспроизводимой силы постоянного тока 0,01 А
Пределы допускаемой абсолютной погрешности воспроизведения силы тока на выходе, А

± (0,15·10-2 Iуст + 0,03)

Пределы допускаемой абсолютной погрешности измерения силы тока на выходе, А

± (0,15·10-2 Iизм + 0,03)

Нестабильность выходного тока при изменении напряжения питания в пределах (220 ± 22) В не более ± 10 мА Нестабильность выходного тока при изменении выходного напряжения на нагрузке от 100 до 10 % от конечного значения диапазона измерений не более ± 10 мА
Значение выходной мощности не менее 400 Вт Значение коэффициента полезного действия при максимальной выходной мощности не менее 80 %
Модуль имеет функцию автоматического выбора выходного диапазона, позволяющую получить номинальную мощность при разных напряжениях
