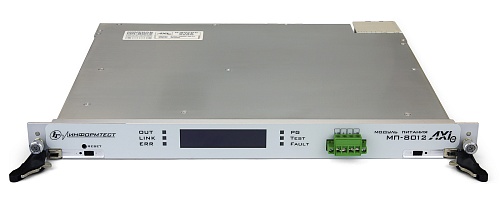

Модуль питания МП-8012 AXIe-0

Модуль питания МП-8012 AXIe-0
Заказать
Наименование для заказа: Модуль питания МП-8012 AXIe-0
Заказать
Форм-фактор
AXIe-0;
Диапазон выходного напряжения
0,08 - 80 В;
Диапазон выходного тока
0,01 - 12 А;
Наличие Госреестре СИ
да;

Модуль питания МП-8012 AXIe-0 предназначен для воспроизведения напряжения и силы постоянного тока. МП-8012 AXIe-0 выполнен в открытом международном стандарте AXIe. Источник питания МП-8012 с легкостью интегрируется в модульные аппаратно-программные комплексы в соответствии с требованиями Заказчика.

Технические характеристики модуля питания в режиме стабилизации напряжения постоянного тока
Характеристики диапазон «≤ 30 В»* диапазон «≤ 80 В»*
Диапазон воспроизведения и измерений напряжения постоянного тока, В 0,08 – 80
Шаг установки воспроизведения напряжения постоянного тока, не более, В 0,002
Разрешающая способность измерения напряжения постоянного тока, не более, В 0,002
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения, В: ± (0,0005×Uвос + 0,015 + K∙ΔТ) ± (0,0005×Uвос + 0,04 + K∙ΔТ)
Пределы допускаемой абсолютной погрешности измерения выходного напряжения, В ± (0,0005×Uизм + 0,015 + K∙ΔТ) ± (0,0005×Uизм + 0,04 + K∙ΔТ)
Нестабильность выходного напряжения, не более, мВ ± 40, при изменении тока нагрузки от 12 до 1,2 А ± 10, при изменении тока нагрузки от 4,5 до 0,4 А
СКЗ уровня пульсаций выходного напряжения, не более, мВ 18, при выходном токе 10 А 10, при выходном токе 4 А
Примечание
  1. диапазон «≤ 30 В» – диапазон воспроизведения выходного напряжения от 0,08 до 30 В включительно
  2. диапазон «≤ 80 В» – диапазон воспроизведения выходного напряжения свыше 30 и до 80 В включительно
  3. Uвос – воспроизводимое значение напряжения постоянного тока на выходе.
  4. Uизм – измеренное модулем питания значение напряжения постоянного тока на выходе
  5. K – температурный коэффициент. К = 0,0001×Uуст + 0,005
  6. ΔТ – отклонение температуры окружающей среды от значения 18 ºС (для интервала рабочих температур от 5 до 18 ºС) или от значения 22 ºС (для интервала рабочих температур от 22 до 40 ºС); ΔТ = 0 в интервале температур (20 ± 2) ºС
  7. СКЗ уровня пульсаций выходного напряжения измеряются в диапазоне частот от 0 до 300 кГц


Технические характеристики модуля питания в режиме стабилизации силы постоянного тока
Диапазон воспроизведения силы постоянного тока 0,01 – 12,0 А Шаг установки воспроизведения силы постоянного тока не более 0,002 А
Разрешающая способность измерения силы постоянного тока не более 0,002 А
Пределы допускаемой абсолютной погрешности воспроизведения силы тока на выходе:
  • в диапазоне от 0,01 до 10 A включительно ± (0,15×10-2 Iвос + 0,040 + K×ΔТ)
  • в диапазоне свыше 10 до 12 A включительно ± (0,5×10-2 Iвос + 0,060 + K×ΔТ)
Пределы допускаемой абсолютной погрешности измерения силы тока на выходе:
  • в диапазоне от 0,01 до 10 A включительно ± (0,15×10-2 Iизм + 0,040 + K×ΔТ)
  • в диапазоне свыше 10 до 12 A включительно ± (0,5×10-2 Iизм + 0,060 + K×ΔТ)
Нестабильность выходного тока при изменении выходного напряжения на нагрузке от 100 до 10 % от конечного значения диапазона измерений не более ± 10 мА СКЗ уровня пульсаций выходного тока, не более 50 мА
Примечание
  1. Iвос – воспроизводимое значение силы постоянного тока на выходе
  2. Iизм – измеренное модулем питания значение силы постоянного тока на выходе
  3. K – температурный коэффициент К = 0,0001×Iуст + 0,005
  4. ΔТ – отклонение температуры окружающей среды от значения 18 ºС (для интервала рабочих температур от плюс 5 до плюс 18 ºС) или от значения 22 ºС (для интервала рабочих температур от плюс 22 до плюс 40 ºС); ΔТ = 0 в интервале температур (20 ± 2) ºС
  5. СКЗ уровня пульсаций выходного тока измеряются в диапазоне частот от 0 до 300 кГц
