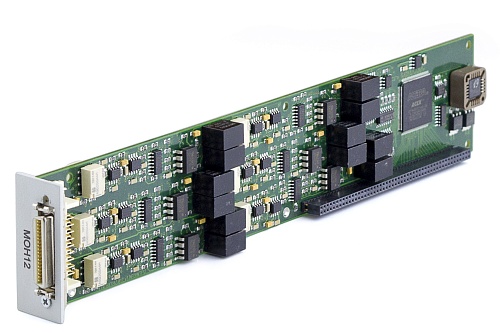

Формирователь питающих напряжений МОН12

Формирователь питающих напряжений МОН12
Заказать
Наименование для заказа: Источник напряжения постоянного тока МОН12
Заказать
Диапазон выходного напряжения
3,5 В - 20 В;
Количество каналов
12;
Наличие Госреестре СИ
да;

Мезонин МОН12 представляет собой модуль, предназначенный для формирования питающих напряжений по двенадцати гальванически развязанным каналам.

Мезонин МОН12 устанавливается на носитель мезонинов - модуль НМ-М (НМУ) и соединяется с ним по локальной информационной магистрали. На модуле НМ (НМУ) может быть установлено до четырех МОН12.

Модуль НМ-М (НМУ) совместно с установленными на нем мезонинами образует модуль VXI размера С-1 и используется для создания информационных измерительных VXI-систем.

Основные особенности мезонина МОН12:

  • каналы гальванически развязаны друг с другом, со схемами управления, линиями питания и общими (GND) магистралями VXI, а также с корпусом мезонина и модуля носителя мезонинов;
  • в случае снижения тока в нагрузке до значения менее 500 мкА мезонин формирует запрос на прерывание.
  • при значении тока в нагрузке 50мА и более формируются запрос на прерывание и команда на автоматическое выключение выходного реле перегруженного канала.
  • каждый канал имеет возможность самоконтроля (функция программы Драйвера);
  • выход каждого канала подключается к нагрузке через релейный контакт. Включение/выключение релейного контакта осуществляется программно.
Количество независимых каналов (источников напряжения)
12
Номиналы выходных напряжений
мезонин выпускается в опционном исполнении по выходным напряжениям. Выходные напряжения могут быть любыми в диапазоне от 3,5 В до 20 В. Типовые номиналы выходных напряжений: 5 В, 6 B, 8 B, 10 B, 12 B, 16 B или по согласованию с заказчиком
Погрешность формирования выходных напряжений
от 0,1% до 2,5% в зависимости от подбора номиналов прецизионных (по согласованию с заказчиком)
Температурная нестабильность выходного напряжения
не более 25 ppm (по согласованию с заказчиком возможна реализация мезонина с температурной нестабильностью не более 10ppm)
Значения выходных токов (токов в нагрузке)
0...40 мА
Габаритные размеры (Д х Ш х В) 270 х 50,8 х 22 мм Масса 150 г
