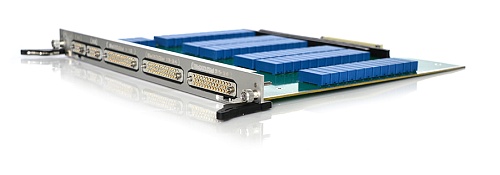

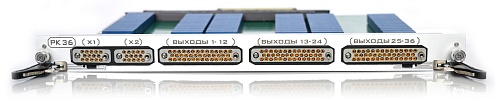

Коммутатор LXI РК36

Коммутатор LXI РК36
Заказать
Наименование для заказа: МОДУЛЬ РК36-5А
Заказать
Форм-фактор
LXI;
Количество каналов
27;

РК36 выполняет функцию высоковольтного коммутатора аналоговых сигналов и осуществляет подключение любой из 36 независимых выходных линий к входным линиям, образующим воздействующий либо измерительный канал.

Модуль предназначен для работы в составе измерительных систем совместно с блоком БРК308. РК36 отличается от других ранее разработанных коммутаторов исполнением на реле фирмы Meder, которые выдерживают напряжение между разомкнутыми контактами до 4200 В и позволяют пропускать токи до 1 А. Данные реле позволяют существенно расширить возможности ТЕСТ-9110.

Являясь коммутатором для системы контроля монтажа ТЕСТ-9110, он также может использоваться и в составе любых других VXI систем.

Количество каналов
36
Максимальное значение напряжения, которое может быть приложено на время не более одной минуты между двумя входными линиями, между двумя выходными линиями, а также между любой входной и любой выходной линиями при разомкнутых контактах реле 3500 В значения напряжения постоянного тока или амплитудного значения переменного тока
Максимальный протекающий ток при нахождении реле канала в замкнутом состоянии
1 А
Время замыкания/размыкания коммутационного элемента (реле)
1,2 мс
Сопротивление изоляции между двумя входными линиями, между двумя выходными линиями, между любой входной и любой выходной линией при разомкнутых контактах реле между ними
1 ГОм
Габаритные размеры (Д х Ш х В) 310,5 х 350,5 х 30,5 мм Масса 1,05 кг
Коммутатор LXI  РК36
