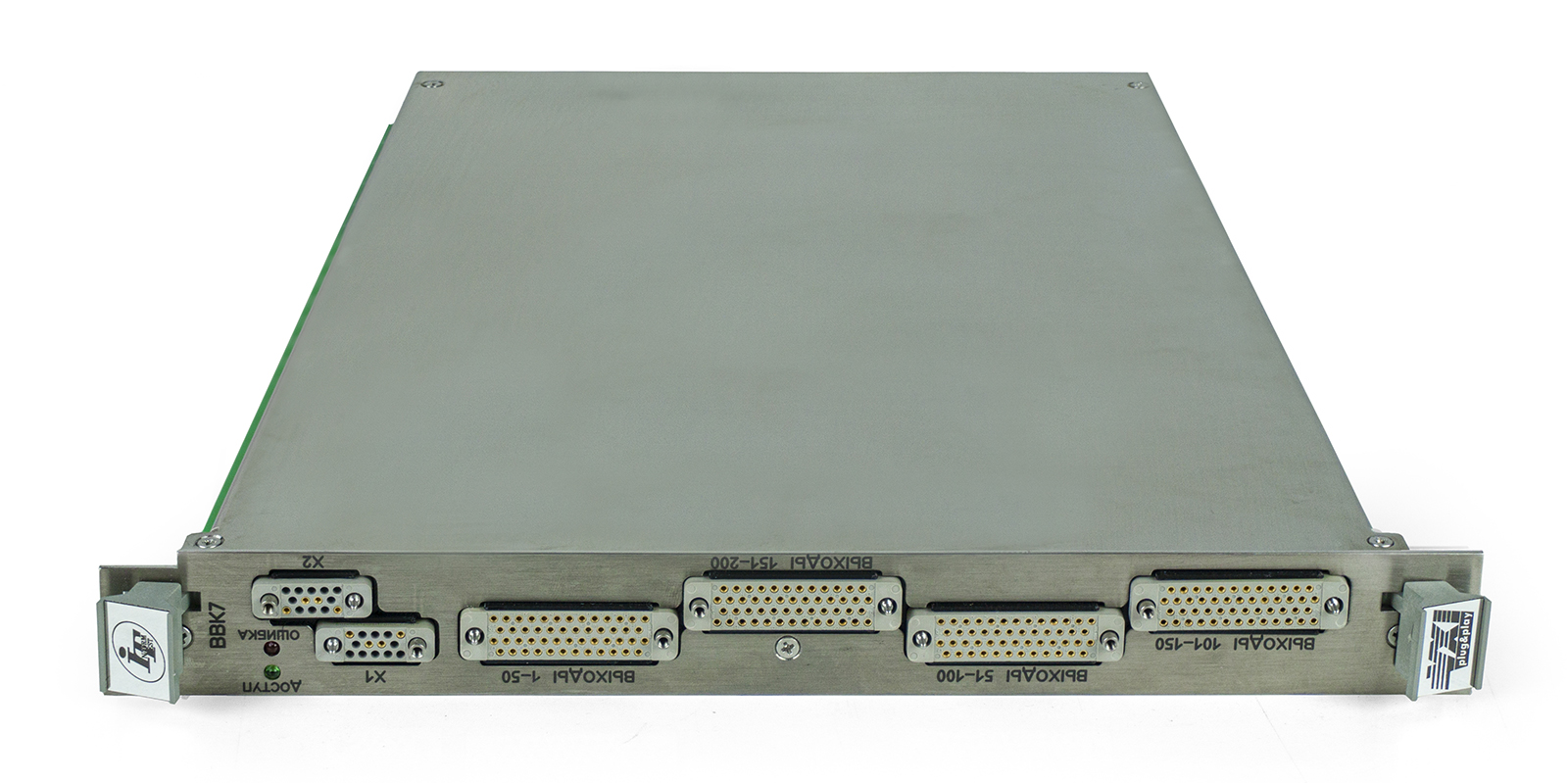

Коммутатор VXI ВВК7

Коммутатор VXI ВВК7
Заказать
Наименование для заказа: МОДУЛЬ ВВК7
Заказать
Форм-фактор
VXI;
Количество каналов
200;

Модуль выполняет функцию высоковольтного коммутатора аналоговых сигналов и осуществляет подключение любой из 200 независимых выходных линий к входным линиям, образующим воздействующий либо измерительный канал.

ВВК7 предназначен для работы в составе автоматизированных измерительных многоканальных тестерах проводного монтажа нового поколения ТЕСТ-9110.

Модуль предназначен для работы в измерительных системах, создаваемых на основе магистрали VXIbus.

ВВК7 соответствует требованиям ГОСТ Р 51884-2002 к модулям VXI.

Основные технические характеристики функциональной части
Модуль обеспечивает:
  • подключение к объекту контроля 200 выходных линий;
  • подключение к любой из 200 выходных линий любой из четырех входных измерительных линий: «Eo/Io», «+Ux», «Ix/-Ux» и «-Io»
При соединении выходной линии с входной линией образуется канал со следующими характеристиками:
  • максимальное коммутируемое напряжение (значение напряжения постоянного тока или амплитудное значение напряжения переменного тока) 1000 В;
  • максимальный коммутируемый ток 0,5 А;
  • максимальная коммутируемая мощность 10 Вт;
  • максимальный протекающий ток при нахождении реле канала в замкнутом состоянии 1 А;
  • время замыкания/размыкания коммутационного элемента (реле) не более 1,1 мс.
Максимальное напряжение, которое может быть приложено между двумя входными линиями, между двумя выходными линиями, между любой входной и любой выходной линией при разомкнутых контактах реле между ними, не более:
  • 2100 В для напряжений постоянного тока;
  • 2120 В амплитудного значения (1500 В среднеквадратичного значения) для напряжений переменного тока
Сопротивление изоляции между двумя входными линиями, между двумя выходными линиями, между любой входной и любой выходной линией при разомкнутых контактах реле между ними не менее 1 ГОм  Модуль обеспечивает возможность функциональной проверки основных узлов в режиме «Самоконтроль»
Основные технические характеристики интерфейсной части
Интерфейсная часть модуля обеспечивает следующие характеристики:
  • иерархические свойства – исполнитель;
  • класс устройства – на основе регистров (RB);
  • адресное пространство – А16/А24;
  • формат данных – D32;
  • динамическая/статическая адресация устройства VXI;
  • код модели модуль ВВК7 – 18B h;
  • требуемый объем памяти – 8192 байт;
  • электрические характеристики в соответствии с требованиями стандарта IEEE Std 1155-1992
Габаритные размеры (Д х Ш х В) 368,5 х 30,2 х 262,2 мм Масса 3,0 кг
