Трансивер МТ

Трансивер МТ
Заказать
Наименование для заказа: Мезонин МТ
Заказать
АЦП
12 бит;
Диапазон частот
70 МГц - 6 ГГц;
Количество каналов
2;
Частота семплирования
61,44 Мсемплов/с;
Ширина полосы пропускания
56 МГц;

  • Полоса радиосигнала 56 МГц
  • Диапазон частот от 70 до 6000 МГц
  • Квадратурный сигнала, разрядность ЦАП/АЦП 12 бит
  • Частота дискретизации 61,44 Мотсчетов/с
  • ОЗУ 4 Готсчета

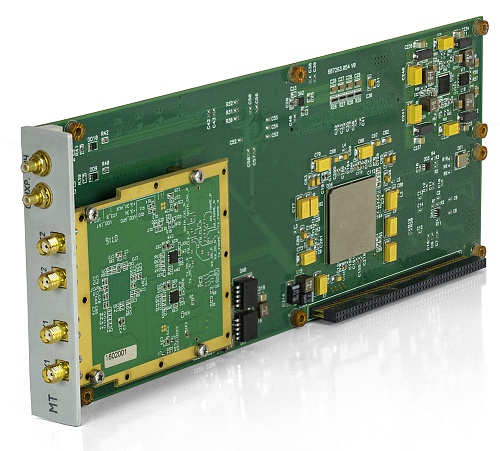

Мезонин МТ (мезонинный трансивер) предназначен для приема и  передачи СВЧ сигналов в диапазоне частот от 70 до 6000 МГц. Трансивер МТ – это прибор нового поколения, разработанный с использованием самой современной элементной базы и рассчитанный на применение в современных измерительных системах, построенных на основе открытых стандартов AXIe, VXI и LXI.

На базе данного модуля могут быть реализованы приемо-передатчики с различными видами квадратурных модуляций, как стандартных, так и по ТЗ заказчика.

Также одной из множества применений данного трансивера является создание комплекса для проверки качества каналов радиотракта.

ПРИНЦИП РАБОТЫ:

С выхода ПЛИС на микросхему трансивера AD9361 поступает модулированный квадратурный сигнал в цифровом представлении по цифровому каналу P0. Трансивер осуществляет перенос сигнала на запрограммированную несущую частоту передатчика. Одновременно приемный канал AD9361 осуществляет перенос сигнала принятого на несущей частоте в низкочастотный диапазон и передает в цифровом виде квадратурный сигнал по цифровому каналу P1 в ПЛИС, где осуществляется его демодуляция. Оба канала трансивера работают в режиме частотного разделения каналов FDD для того, чтобы для приемника и передатчика можно было установить разные значения несущих частот. Драйвер MT содержит полное API микросхемы AD9361 для более тонкой настройки процесса приема/передачи.

Основой цифровой части мезонина является высокоскоростная ПЛИС, которая осуществляет:

  • Прием пакетов данных через интерфейс носителя мезонинов (MezaBOX-4M LXI) для передатчика и сохранение их в ОЗУ мезонина для последующей их выдачи по СВЧ каналу;
  • Непрерывную выдачу принятых по СВЧ каналу данных по интерфейсу носителя мезонинов;
  • Цифровую модуляцию/демодуляцию данных;
  • Управление режимами работы трансивера и аналоговыми узлами;
  • Синхронизацию каналов передачи/приема нескольких мезонинов;
  • Реализацию в ПЛИС пользовательских алгоритмов обработки данных.
Реализация на базе микросхемы AD9361 производства Analog Devices Содержит один канал передатчика и один канал приемника
Диапазон рабочих частот от 70 МГц до 6 ГГц Шаг установки частоты не более 50 Гц
Точность установки частоты, при работе:
  • от внутреннего генератора 10 МГц не хуже ± 2×10-6;
  • от внешнего генератора (10 МГц, 100 МГц) не хуже ± 3×10-8
Максимальная мгновенная полоса выдаваемого и принимаемого модулированного сигнала не менее 56 МГц
Максимальный уровень выходного сигнала передатчика не менее 5 дБм Диапазон регулировки уровня сигнала передатчика 90 дБ с шагом 0,25 дБ
ОЗУ для хранения информации на передачу и приема суммарным объемом 8 Гбайт Прием информации по СВЧ тракту при уровне входного сигнала от минус 60 до 0 дБм
Режим непрерывного приема без потери информации при скорости информационного потока не более 40 Мбит/с АМ, ЧМ и ФМ модуляцию/демодуляцию цифрового потока. Возможность добавления различных видов квадратурной модуляции по желанию заказчика.
