Программно-аппаратный комплекс ГСМ PXIe является высокочастотным генератором сигналов и предназначен для формирования гармонических синусоидальных сигналов с аналоговой модуляцией (АМ, ЧМ, ФМ, ИМ) или без модуляции в диапазоне частот от 100 кГц до 15 ГГц.
Функции комплекса
Воспроизведение немодулированных гармонических сигналов и сигналов с амплитудной, частотной, фазовой или импульсной модуляцией в диапазоне несущих частот от 100 кГц до 15 ГГц.
Область применения комплекса – радиотехнические измерения, исследовательские и испытательные работы в лабораторных и производственных условиях, тестирование средств связи и другой телекоммуникационной аппаратуры.
Принцип действия ГСМ PXIe основан на формировании сигнала (с аналоговой модуляцией или без модуляции) на промежуточной частоте и последующем супергетеродинном переносе сигнала промежуточной частоты в область высоких частот.
Состав комплекса
- Модуль ГС201-PXIe: генератор сигналов высокочастотный цифровой ГС201-PXIe предназначен для воспроизведения сигналов произвольной формы, а также синусоидальных сигналов с амплитудной, частотной, фазовой модуляцией или без модуляции в диапазоне от 0,1 Гц до 250 МГц.
- Модуль СЧ20-PXIe: источник высококачественных сигналов гетеродина СЧ20-PXIe
- Модуль ПЧВв15-PXIe: переносчик частот вверх ПЧВв15-PXIe
Комплект программного обеспечения:
- Библиотека управления (API);
- Программная панель управления.
Конструкция

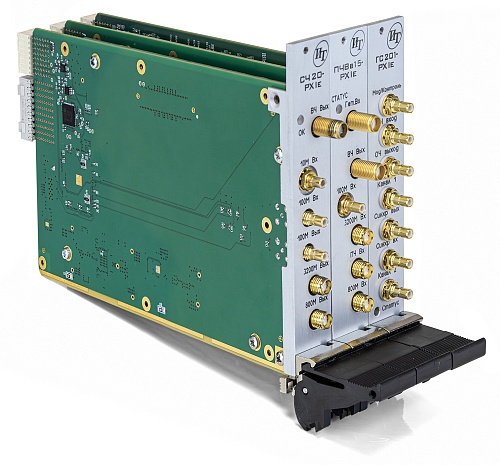

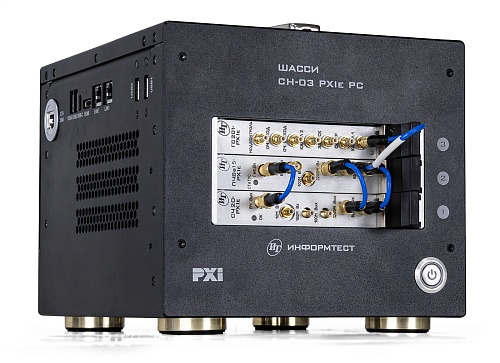

Конструктивно генератор сигналов выполнен в виде 3 однослотовых модулей формата PXIe, установленных в PXIe шасси.
| Диапазон частот: от 100 кГц до 15 ГГц |
Уровень фазовых шумов при отстройке на 10 кГц, дБн/Гц:
|
Нестабильность частоты внутреннего опорного генератора:
|
Диапазон установки уровня выходной мощности: -70 дБм до -10 дБм |
| Разрешение по уровню устанавливаемой на выходе мощности: 0,5 дБ | Пределы допускаемой основной погрешности воспроизведения уровня мощности при температуре от 10 °С до 30 °С: ± 1 дБ |
| КСВ входов и выходов: 1,5 | |
| Режим амплитудной модуляции (АМ) | |
| Пределы допускаемой относительной погрешности установки модулирующих частот в диапазоне от 100 Гц до 20 кГц: ± 0,01% | Дискретность установки частоты модуляции: 0,1 Гц |
Виды формы сигнала модулирующего напряжения
|
Предел допускаемой относительной погрешности установки глубины АМ в диапазоне от 1 до 100%: ± 1% |
| Дискретность установки глубины АМ: 1% | |
| Режим частотной модуляции (ЧМ) | |
| Пределы допускаемой относительной погрешности установки модулирующих частот в диапазоне от 100 Гц до 20 кГц: ± 0,01% | Дискретность установки частоты модуляции: 1 Гц |
Виды формы сигнала модулирующего напряжения
|
Предел допускаемой относительной погрешности установки девиации частоты в диапазоне от 0,1 до 100 кГц: ± 1Гц |
| Дискретность установки девиации частоты: 1 Гц | |
| Режим фазовой модуляции (ФМ) | |
| Пределы допускаемой относительной погрешности установки модулирующих частот в диапазоне от 100 Гц до 20 кГц: ± 0,01 % | Дискретность установки частоты модуляции: 0,1 Гц |
Виды формы сигнала модулирующего напряжения
|
Предел допускаемой погрешности установки девиации фазы в диапазоне от 0 до 3,14 рад: ± 0,1 рад |
| Дискретность установки девиации фазы: 0,05 рад | |
| Импульсная модуляция (ИМ) (внутренняя) | |
| Предел допускаемой относительной погрешности установки скважности для прямоугольной огибающей ИМ сигнала в диапазоне от 1,5 до 100: 10% | Предел допускаемой относительная погрешности установки периода следования импульсов в диапазоне от 1 мкс до 100 мс: 10% |
