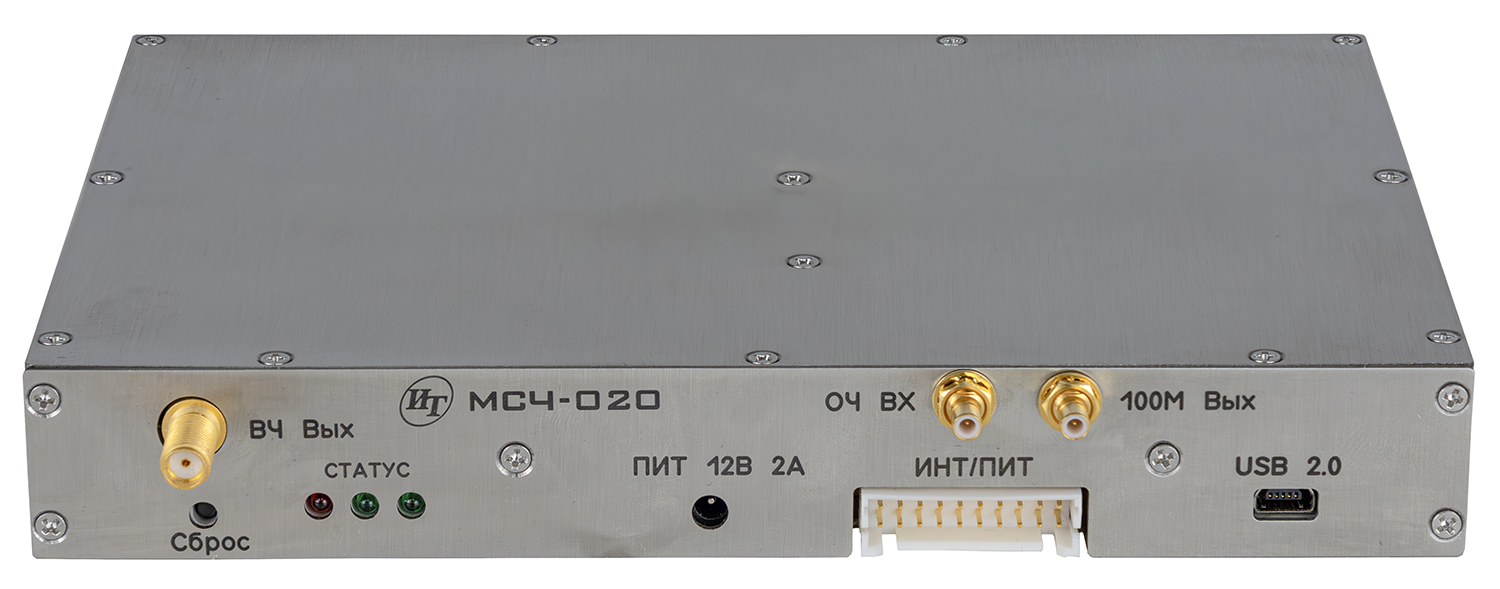

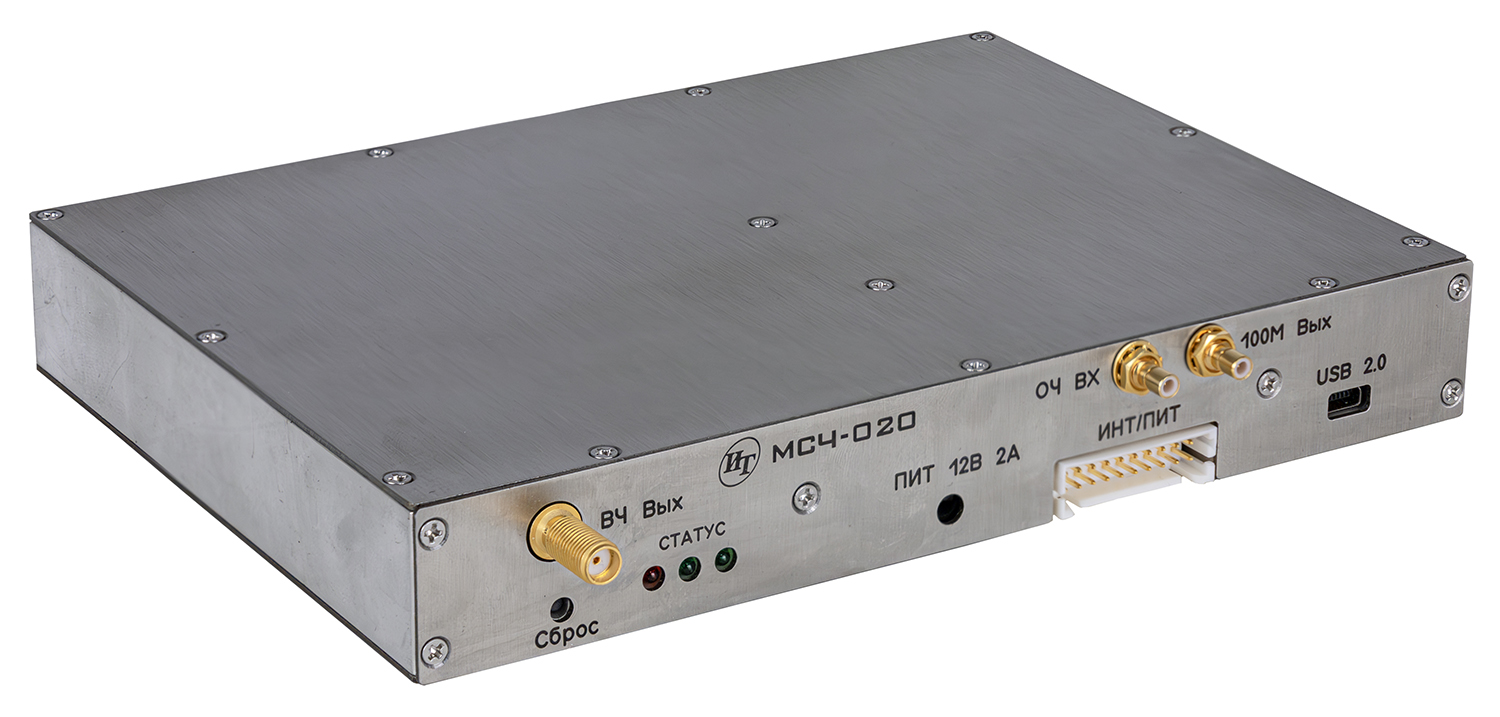

МСЧ-020
Наименование для заказа:
МСЧ-020
Модуль МСЧ-020 предназначен для генерации синусоидального радиочастотного сигнала. Принцип действия синтезатора основан на комбинации прямого цифрового синтеза и системы ФАПЧ с переносом частоты сигнала обратной связи. Область применения модуля: радиотехнические измерения, исследовательские и испытательные работы в лабораторных и производственных условиях, тестирование средств связи и другой телекоммуникационной аппаратуры.
Ключевые особенности:
- широкий диапазон частот от 9 кГц до 20 ГГц
- низкий уровень фазовых шумов −135 дБн/Гц при отстройке 1 МГц от несущей 1 ГГц
- низкое время перестройки частоты 2 мс
- высокая стабильность частоты выходного сигнала ±2×10-7
| Диапазон рабочих частот: от 9 кГц до 20 ГГц | Разрешение по уровню устанавливаемой на выходе мощности: 0,5 дБ |
| Нестабильность частоты внутреннего опорного генератора: ± 5×10-9 | Диапазон установки уровня аттенюатора выходной мощности: от −30 дБ до 0 дБ |
Спектральная плотность мощности фазового шума на частоте 1 ГГц:
|
Пределы допускаемой основной погрешности воспроизведения уровня мощности
|
| Гармонические составляющие при выходной мощности 0 дБм не более: −35 дБн | |
| Интерфейсы управления: SPI, USB | Негармонические составляющие не более: −55 дБн |
