Универсальный процессорный модуль УПМ STM32F429

Дата публикации: 13 Авг 2015
Уважаемые коллеги!

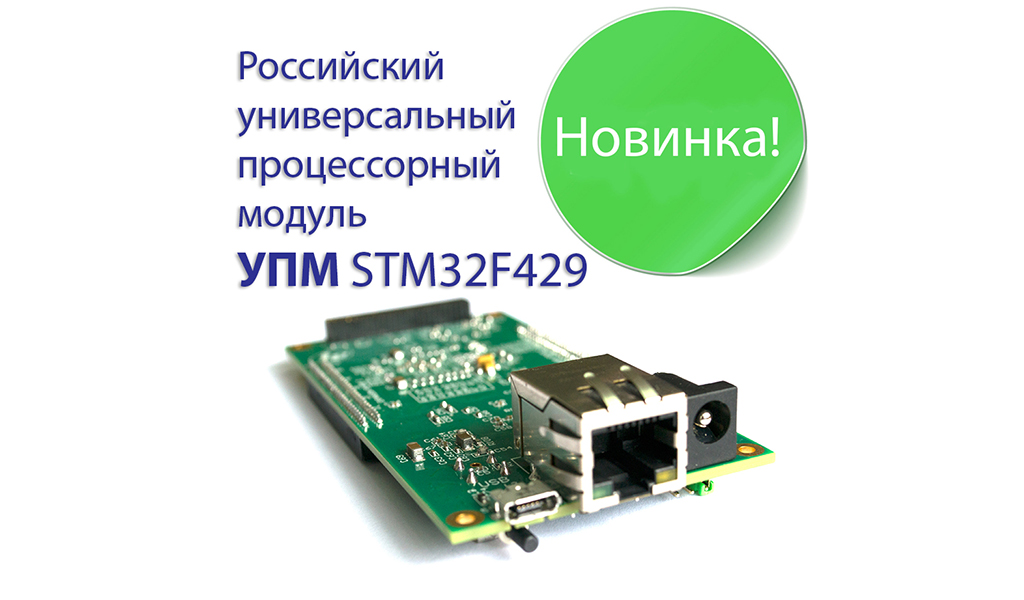

Представляем Вам новую разработку холдинга "Информтест" - универсальный процессорный модуль УПМ STM32F429.
Универсальный процессорный модуль УПМ STM32F429 предназначен для использования в составе разрабатываемых пользователем устройств и обеспечения управления этими устройствами по различным интерфейсам управления и для обеспечения взаимодействия этих устройств с ПЭВМ по интерфейсу Ethernet или USB 2.0 HS.

Технические характеристики

Процессор:
  • Тип процессора – STM32F429NIH6 (производитель ST);
  • Ядро процессора – ARM 32-bit Cortex™-M4 CPU с FPU;
  • Частота процессора - до 180 MHz;
  • Производительность процессора - 225 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1);
  • Поддержка инструкций с плавающей точкой и DSP;
  • Адаптивный real-time ускоритель (ART Accelerator™), обеспечивающий исполнение программ из встроенной Flash-памяти без тактов ожидания;
  • Внутренняя память процессора – 2 MБ Flash-памяти и 256+4 KБ памяти SRAM.
Микросхемы памяти модуля:
  • Тип памяти – NOR Flash РПЗУ и SDRAM ОЗУ;
  • Объем внешней памяти NOR Flash для процессора – 16Mx16 бит (256Мб);
  • Объем внешней памяти SDRAM для процессора – 4Mx32 бит (128Мб).
Интерфейс Ethernet модуля:
  • Тип интерфейса – 10Base-TX/100Base-TX;
  • Скорость работы интерфейса – 10/100 Мб/с;
  • Поддержка режима Auto-MDIX (с автоматическим определением нужного типа соединительного кабеля и настройкой соответствующих связяй, устраняя необходимость в кроссовых кабелях для подключения);
  • Количество каналов 1;
  • Соединитель ETHERNET тип RJ45.
Интерфейс USB модуля:
  • Тип интерфейса – USB 2.0 OTG;
  • Режим USB – High Speed (поддерживает и полноскоростной режим);
  • Скорость работы интерфейса – 480 Мб/с;
  • Количество каналов 1;
  • Соединитель USB Micro-AB.
Интерфейс RGB LCD модуля для подключения цветной TFT LCD панели с touchscreen:
  • Интерфейс RGB 24-бит;
  • Наличие горизонтальной и вертикальной синхронизации, LCD CLK;
  • Взаимодействие с микросхемой,определяющей координаты X и Y touchscreen по интерфейсу I2C;
  • Coeдинитель розетка SLM-125-01-G-D (производитель Samtec, 50 контактов).
Технологический интерфейс модуля для загрузки и отладки прикладного ПО:
  • Тип интерфейса – SWD;
  • 6-и контактный однорядный разъем на плате.
Интерфейс модуля Flexible memory controller (FMC) «EXPANSION BOARD 1» для управления устройством пользователя:
  • 16 разрядов шины адреса;
  • 32 разряда шины данных;
  • Возможность работы с тремя индидивидуально программно настраиваемыми областями памяти;
  • Возможность программной настройки режима мультиплексирования информации на шине данных для каждой из трех областей памяти, в котором на шине данных под сигнал строба адреса присутствует информация шины адреса;
  • Возможность программной настройки временной диаграммы взаимодействия по интерфейсу FMC для каждой из трех областей памяти;
  • Поддержка сигнала NWAIT для расширения циклов шины;
  • Уровни сигналов взаимодействия по интерфейсу 3.3 В LVCMOS;
  • Соединитель розетка SLM-130-01-G-D (производитель Samtec, 60 контактов).
Интерфейс модуля «EXPANSION BOARD 2» (набор различных стандартных интерфейсов) для управления устройством пользователя:
  • Индивидуальная программная настройка используемой функции для каждого контакта интерфейса;
  • Возможность использования до 52 портов ввода/вывода GPIO;
  • Возможность использования до 2-х интерфейсов I2C;
  • Возможность использования до 3-х интерфейсов SPI;
  • Возможность использования до 4-х интерфейсов USART;
  • Возможность использования до 2-х интерфейсов CAN;
  • Возможность использования до 1-ого интерфейса SDIO для взаимодействия с SD Card пользователя;
  • Возможность измерения напряжений аналоговых сигналов пользователя АЦП (12 бит 2.4 MSPS), встроенным в процессор;
  • Возможность выдачи напряжений аналоговых сигналов пользователю от ЦАП (12 бит), встроенным в процессор;
  • Уровни сигналов взаимодействия по цифровым интерфейсам 3.3 В LVCMOS;
  • Соединитель розетка SLM-130-01-G-D (производитель Samtec, 60 контактов).
*Примечание: ввиду наличия режима мультиплексирования функций портов процессора модуля, количество одновременно используемых интерфейсов может быть меньше, определяется конкретными режимами использования модуля).

Питание модуля:

Для функционирования модуля необходимо только одно питание +5В, 0.5А.

Возможны три варианта питания модуля:
  • С использованием разъема питания, установленного на модуле (DC-10B);
  • Подача питания от устройства пользователя через разъмы «EXPANSION BOARD 1» и «EXPANSION BOARD 2»;
  • Подача питания от ПЭВМ через кабель, подключенный к разъему USB Micro-AB.
Выбор вариантов питания осуществляется установкой в соответствующее положение джампера на разъеме Sourсe power.

Габаритные размеры модуля 100мм х 50мм (сторона установки разъемов Ethernet и USB).

Модуль изготавливается в 2-х вариантах исполнения:

  • Вариант полной комплектации;
  • Вариант без Ethenet, USB, RGB LCD, разьема Power 5V (этот вариант исполнения предназначен для использования в качестве встраиваемого управляющего контроллера).
Используется в качестве устройства управления:
  • В устройстве проверки монтажа (УПМ);
  • Во всех разновидностях модулей генераторов шума;
  • Высоковольтных коммутаторах 3500DC/2500AC (изделие ТЕСТ-9110);
  • Во всех разновидностях программируемых источников питания;
  • В блоках имитации солнечных батарей;
  • В пульте управления при проведении испытаний двигателей для определения состояния элементов коммутации и управления индикацией;
  • В СВЧ модулях Up/Down конвертер.
